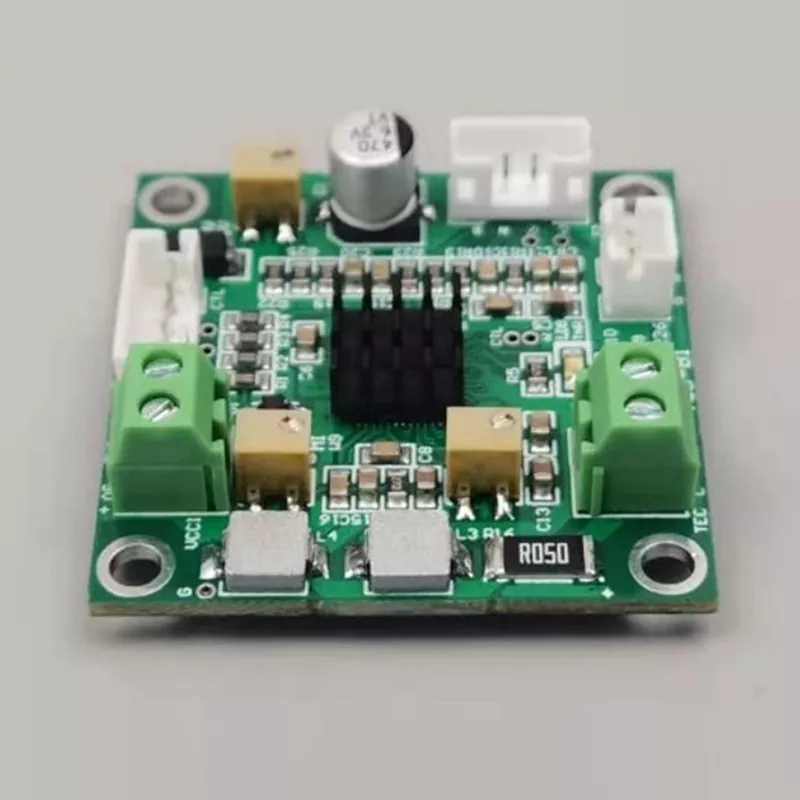

Lühitsükli PID-ga temperatuurikontroller ATC-M1

X-Meritan arendab pooljuhtide soojusjuhtimiseks termoelektrilisi materjale, jahuteid, NTC komponente ja temperatuurikontrollereid. Lühitsükli PID-ga ATC-M1 temperatuurikontroller ühendab endas kompaktse 34 mm x 20 mm plaadi koos lühikese tsükli PID-juhtimisega, 10K NTC temperatuuri tagasisidega ja TEC-väljundi juhtimisega väikese termilise inertsiga mikroobjektide jaoks. See töötab 3,0 V–5,0 V alalisvoolul, toetab vaiketemperatuuri vahemikku +10 kuni +40 ° C ja tehase vaikeseade temperatuur on 25 ° C. Temperatuuri saab reguleerida W9 potentsiomeetri või analoogsisendi kaudu, mille temperatuuri reguleerimise stabiilsus on 0,001 ° C.

Põhifunktsioonid

Lühikese tsükli PID-juhtimine

Lühitsükli PID-ga temperatuurikontroller ATC-M1 kasutab lühikese tsükli PID-tagasiside meetodit, mis on loodud väikese termilise inertsiga mikroobjektide jaoks. Sagedased korrigeerivad toimingud aitavad kontrolleril reageerida kontrollitava objekti termilise seisundi muutustele ilma tavaliste süsteemidega seotud suuremale soojusreaktsioonile tuginemata.

Kompaktne tahvli struktuur

Ainult 34 mm x 20 mm mõõtmetega ja 15,5 mm kogukõrgusega ATC-M1 sobib kompaktseteks termoregulaatoriteks. Selle väike kujutegur on eriti oluline miniatuursete optiliste, andurite ja elektrooniliste struktuuride puhul, kus saadaolev siseruum on piiratud.

TEC väljundi juhtimine

Kontroller on ette nähtud töötama termoelektriliste jahutuskomponentidega. Selle maksimaalne TEC-vool on 2,5 A, samas kui maksimaalne TEC-pinge on 4,3 V 5 V toitel või 2,5 V 3,3 V toiteallikal. Need määratletud piirid annavad selge aluse kontrolleri ja sellega seotud TEC-süsteemi sobitamiseks.

Temperatuuri tagasiside

Temperatuuri mõõtmiseks ja tagasiside andmiseks kasutatakse 10K NTC andurit. Määratud temperatuuri reguleerimise stabiilsus on 0,001 kraadi C, mis tagab täpsuse, mis on vajalik rakenduste jaoks, kus väikesed temperatuurikõikumised võivad mõjutada temperatuuritundlike komponentide töötingimusi.

Tehnilised andmed

Disaini võrdlus

Kasutusalad

1. Fotoonika: X-Meritan tuvastab fotoonikarakendused, sealhulgas detektori jahutus. Kompaktne kontrolleri struktuur ja temperatuuri tagasiside funktsioon pakuvad sobivat juhtelementi väikeste termoelektriliste jahutussõlmede jaoks.

2. Telekommunikatsioon: ettevõtte rakendusvalikusse kuuluvad telekommunikatsiooni komponentide termiline stabiliseerimine ja jahutus. Täpse temperatuuri reguleerimise saab integreerida kompaktsetesse soojusjuhtimisarhitektuuridesse.

3. Meditsiiniseadmed: X-Meritan loetleb PCR-võimendid ja temperatuuriga seotud rakendused meditsiinis. Temperatuuri reguleerimine on oluline osa süsteemides, kus töötingimused sõltuvad kontrollitud soojuskeskkonnast.

4. Aerospace Sensing: ettevõtte kosmosetööstuse rakendused hõlmavad jäätuvastusandureid, soojusvoo andureid ja IR-andureid. Kompaktsed termoregulaatori komponendid võivad moodustada osa temperatuuritundlikest andurisüsteemidest.

5. Autode elektroonika: X-Meritan tuvastab ka LiDAR-i, AR-i ja detektorite termilise stabiliseerimise, laiendades kompaktse termoelektrilise juhtimise olulisust autotööstuses ja elektroonilistes andurirakendustes. Lühitsükli PID-ga ATC-M1 temperatuuriregulaatorit võib kaaluda kompaktsete soojusjuhtimisarhitektuuride jaoks, kus juhitaval objektil on väike soojusmass.

Süsteemi integreerimine

1. TEC elektrilised piirangud: lühitsükli PID-ga ATC-M1 temperatuurikontroller töötab määratud maksimaalse pinge ja voolu väärtuste piires.

2. Temperatuuri tagasiside: 10K NTC sisend annab juhtsüsteemile temperatuuri tagasiside tee.

3. Temperatuurivahemik: vaiketemperatuuri reguleerimisvahemik on +10 kuni +40 kraadi C ja tehase vaikeseade temperatuur on 25 kraadi C.

4. Väljundi sätted: tehase vaikimisi maksimaalne väljundpinge on 2,0 V, samas kui tehase vaikimisi maksimaalne väljundvool on 1,0 A.

5. Reguleerimismeetod: temperatuuri saab reguleerida W9 potentsiomeetriga ja samuti on toetatud analoogtemperatuuri sisend.

6. Toote konfiguratsioon: Teistsugust konfiguratsiooni nõudvate rakenduste puhul teatab X-Meritan, et tooteid saab toota jooniste või näidiste järgi. Teenindusprotsess hõlmab varases staadiumis suhtlemist, proovi kinnitamist ja tootmist pärast kinnitamist.

X-Meritan võimekus

ATC-M1 on osa X-Meritani termoelektriliste tehnoloogiate portfellist, mis hõlmab termoelektrilisi materjale, termoelektrilisi jahuteid, TEC-kooste, NTC komponente ja temperatuurikontrollereid. See tootestruktuur ühendab temperatuuri juhtpaneeli kompaktsetes soojusjuhtimissüsteemides kasutatavate termoelektriliste komponentide ja andurielementidega.

Täielik termoelektrilise tehnoloogia kett

X-Meritani võimalused hõlmavad termoelektriliste materjalide väljatöötamist, põhikomponentide kohandamist ja soojuse hajutamise lahenduste disaini. ATC-M1 puhul on see tehniline ulatus otseselt seotud TEC väljundi juhtimise, NTC temperatuuri tagasisidega ja kompaktsete elektrooniliste ja optiliste sõlmede soojusjuhtimise nõuetega.

5 peamist rakendusvälja

X-Meritan kajastab rakendusi viies peamises valdkonnas: fiiberoptiline side, tööstuslikud meditsiiniseadmed, nutikas autoelektroonika, tarbeelektroonika ja uurimisasutused. Need rakendusvaldkonnad pakuvad ATC-M1 jaoks asjakohast tehnilist tausta, eriti kui on vaja kompaktset termoelektrilist jahutust ja kontrollitud töötemperatuure.

Fortune 500 ettevõtete koostöö

X-Meritan teatab, et teeb koostööd Fortune 500 ettevõtete ja mitmete riiklike võtmelaboritega. See kogemus on oluline spetsiaalsetes elektroonilistes ja soojusjuhtimissüsteemides kasutatavate termoelektriliste komponentide ja temperatuuri reguleerimise tehnoloogiate väljatöötamisel ja rakendamisel.

Mitu tootmisprotsessi

X-Meritani poolt loetletud tootmisseadmete hulka kuuluvad tinakastmisahjud, vibratsioonivormimismasinad, keevitusmasinad, ahjud, väljastusmasinad, automaatsed sulgemismasinad, reflow-jootmisseadmed ja täisautomaatsed trükimasinad. Need tootmisprotsessid toetavad termoelektriliste komponentide ja elektrooniliste temperatuurikontrollitoodete tootmist.

55% Euroopa turu jaotus

X-Meritan teatab, et Euroopa moodustab 55% oma rahvusvahelisest turust, samas kui Põhja-Ameerika moodustab 15%, Kagu-Aasia 15% ja muud turud 15%. Rahvusvaheline rakendustaust toetab ettevõtte kogemust erinevate tehniliste keskkondade termoelektriliste ja temperatuurijuhtimistoodete tarnimisel.

6. Integreeritud termiliste lahenduste tugi

Lisaks üksikutele temperatuuri reguleerimise komponentidele pakub X-Meritan soojuse hajutamise lahenduse disaini ja tootevaliku tuge. See võimaldab lühitsükli PID-ga ATC-M1 temperatuuriregulaatorit käsitleda koos vastava termoelektrilise jahuti, NTC komponendi ja soojusjuhtimise nõuetega, mitte isoleeritud juhtplaadina.

KKK

K: Millist tüüpi temperatuuriandurit ATC-M1 kasutab?

V: See kasutab temperatuuri mõõtmiseks ja tagasiside andmiseks 10K NTC temperatuuriandurit.

K: Mis on temperatuuri reguleerimise stabiilsus?

V: Määratud temperatuuri reguleerimise stabiilsus on 0,001 kraadi C.

K: Mis on maksimaalne TEC-vool?

V: Maksimaalne TEC-vool on 2,5A.

K: Mis on kontrolleri suurus?

V: Lühitsükli PID-ga ATC-M1 temperatuurikontrolleri plaadi mõõtmed on 34 mm x 20 mm ja kogukõrgus 15,5 mm.

K: Mis on temperatuuri vaikeseade?

V: Tehase vaikimisi seatud temperatuur on 25 kraadi C, vaikimisi reguleeritav vahemik on +10 kuni +40 kraadi C.

K: Kas X-Meritan saab välja töötada tooteid vastavalt joonistele või näidistele?

V: Jah. X-Meritan kinnitab, et suudab toota tooteid vastavalt joonistele või näidistele, enne tootmist kinnitatakse näidis.
