Kompaktset meditsiinianalüsaatorit kavandav insener peab hoidma proovikambrit temperatuuril 15 °C 35 °C väliskeskkonnas. Korpus on väike, energiaeelarve on piiratud ja jahutussüsteemi jaoks on vähe ruumi. Insener teab, et termoelektriline jahuti ehk TEC on selle rakenduse jaoks õige tehnoloogia. Aga milline TEC? Vastus sõltub arvust, mida sageli liiga juhuslikult hinnatakse: nõutavast jahutuskoormusest. Kui jahutuskoormust alahinnatakse, ei hoia TEC seadeväärtust. Kui seda ülehinnatakse, on TEC liiga suur, ebaefektiivne ja kallis. Jahutuskoormuse õige arvutamine on esimene samm, et valida termoelektriline jahuti, mis vastab rakenduse nõuetele ilma tarbetute kulude ja keerukuseta.
See juhend on kirjutatud hankeinseneridele, projekteerimisinseneridele ja ostjatele, kes peavad täpsustamatermoelektrilised jahutidjahutusrakenduste jaoks. Selgitame jahutuskoormuse komponente, iga komponendi arvutamise meetodeid, soojustakistuse rolli ümbrises, TECi toimivusteguri (COP) mõju ja tarnija hindamise kriteeriume. Pakume ka üksikasjalikke tooteparameetreid meie tehases Fuzhou X-Meritan Technology Co., Ltd. Ükskõik, kas jahutate meditsiiniseadet, laserdioodi, akut või kompaktset korpust, see juhend aitab teil täpselt arvutada jahutuskoormuse ja valida oma rakenduse jaoks sobiva termoelektrilise jahuti.
Jahutuskoormus on soojuse koguhulk, mis tuleb soovitud temperatuuri hoidmiseks korpusest või jahutatavast objektist eemaldada. See on aktiivse soojuskoormuse, passiivse soojuskoormuse ja mis tahes täiendavate soojusallikate, nagu päikesekiirgus või kondensatsioon, summa. Jahutuskoormust väljendatakse vattides. Termoelektrilise jahuti puhul on jahutuskoormuseks vajalik soojuspumba võimsus (Qc) konkreetsetes töötingimustes. TEC tuleb valida nii, et selle Qc tegeliku ümbritseva õhutemperatuuri ja sättepunkti juures oleks suurem kui jahutuskoormus, koos sobiva ohutusvaruga. Kui TEC-i Qc on väiksem kui jahutuskoormus, ei saavuta ümbris seadepunkti. Kui TEC-i Qc on palju suurem kui jahutuskoormus, on TEC liiga suur ja töötab madalama efektiivsusega.
Jahutuskoormuse arvutamine on TEC-i valiku aluseks, kuna see määrab vajaliku Qc, mis omakorda määrab TEC suuruse, energiatarbimise ja maksumuse. Väikese meditsiiniseadme jahutuskoormus võib olla 10 W, mis nõuab kompaktset TEC-d. Aku soojusjuhtimissüsteemi jahutuskoormus võib olla 200 W, mis nõuab suuremat TEC-d või hulga TEC-sid. Allolevas tabelis on kokku võetud jahutuskoormuse kolm põhikomponenti ja nende tüüpilised allikad.
| Komponent | Allikas | Tüüpiline suurusjärk |
| Aktiivne soojuskoormus | Elektroonikakomponendid, andurid, mootorid, laserid | 1 W kuni 200 W |
| Passiivne soojuskoormus | Juhtivus läbi korpuse seinte, konvektsioon, kiirgus | 5 W kuni 50 W |
| Täiendavad soojusallikad | Päikesekiirgus, kondensatsioon, välised soojusallikad | Muutuv |
| Kogu jahutuskoormus | Kõigi komponentide summa | Määrab TEC Qc nõude |
KellFuzhou X-Meritan Technology Co., Ltd., meie tehas projekteerib ja toodab termoelektrilisi jahuteid mitmesuguste jahutusrakenduste jaoks. Enne TEC-i valimist teeme oma klientidega koostööd, et kontrollida jahutuskoormuse arvutuse täpsust. Meie insenerimeeskond saab abistada arvutuste tegemisel ja anda juhiseid iga rakenduse jaoks sobiva ohutusvaru kohta.
Aktiivne soojuskoormus on soojus, mida toodavad korpuses olevad elektritoitel olevad komponendid. Need komponendid võivad hõlmata elektroonilisi vooluahelaid, andureid, mootoreid, lasereid, LED-tulesid ja muid seadmeid, mis muudavad elektrienergia soojuseks. Aktiivne soojuskoormus arvutatakse kõigi korpuses töötavate komponentide energiatarbimise liitmisel. Komponendi puhul, mis ei ole 100% efektiivne, on tekkiv soojus võrdne sisendvõimsusega, millest on lahutatud kasulik tööväljund. Enamikus elektroonikasüsteemides muundatakse peaaegu kogu elektrienergia soojuseks, seega on aktiivne soojuskoormus ligikaudu võrdne kogu energiatarbimisega. Allolevas tabelis on aktiivse soojuskoormuse arvutamise tööleht.
| Komponent | Energiatarve (W) | Soojuse hajumine (W) | Märkmed |
| Kontrolleri juhatus | 5 W | 5 W | Kogu võimsus hajus soojusena |
| Anduri moodul | 2 W | 2 W | Pidev töö |
| Laser diood | 3 W | 2,5 W | Valgusena eraldub 0,5 W |
| Ekraan | 1 W | 0,8 W | Valgusena eraldub 0,2 W |
| Kogu aktiivne soojuskoormus | 11 W | 10,3 W | Kasutatakse TEC valimisel |
Meie tehases pakume termoelektrilisi jahuteid erinevate jahutusvõimsustega, mis sobivad erinevatele aktiivsetele soojuskoormustele. Meie insenerimeeskond saab vaadata komponentide loendit ja kontrollida aktiivse soojuskoormuse arvutust. Samuti soovitame klientidel arvestada komponentide töötsükliga, kuna katkendlik töö võib vähendada keskmist soojuskoormust.
Passiivne soojuskoormus on soojus, mis siseneb korpusesse väliskeskkonnast seinte, kaane ja võimalike avade kaudu. See on tingitud temperatuuride erinevusest ümbritseva keskkonna ja korpuse sisemuse vahel. Passiivne soojuskoormus arvutatakse valemiga Q = U × A × ΔT, kus U on ruumi üldine soojusülekandetegur, A on ruumi pindala ja ΔT on ümbritseva õhu ja sisemuse temperatuuride erinevus. Üldine soojusülekandetegur sõltub seina materjalist, isolatsioonist ja konvektsiooni tingimustest mõlemal pool seina. Hästi isoleeritud korpuse korral võib U olla nii madal kui 0,5 W/m²K. Isoleerimata korpuse puhul võib U olla kuni 5 W/m²K. Allolevas tabelis on passiivse soojuskoormuse arvutamise tööleht.
| Parameeter | Sümbol | Väärtus | Üksus |
| Üldine soojusülekandetegur | U | 2.0 | W/m²K |
| Pindala | A | 0.5 | m² |
| Temperatuuride erinevus | ΔT | 20 (ümbritsev temperatuur 35 °C, sisetemperatuur 15 °C) | K |
| Passiivne soojuskoormus | Q | 20 | W |
X-Meritanis aitame oma klientidel arvutada passiivset soojuskoormust, esitades meie korpuse materjalide ja isolatsioonivõimaluste soojustakistuse väärtused. Samuti soovitame passiivse soojuskoormuse vähendamiseks kasutada peegeldavaid katteid ja termopause. Meie eesmärk on tagada, et kogu jahutuskoormus oleks täpselt arvutatud, et valitud termoelektriline jahuti ei oleks ala- ega ülegabariidiline.
Jahutuskoormuse arvutamine ei ole lõpule viidud enne, kui on arvesse võetud TEC-i ja jahutatava objekti vaheliste liideste soojustakistust. TEC ei jahuta objekti otse; see jahutab külmapoolset jahutusradiaatorit, mis seejärel jahutab objekti juhtivuse, konvektsiooni või kiirguse kaudu. Iga liides sisaldab soojustakistust, mis vähendab efektiivset jahutusvõimsust. Levinumad liidesekod on TEC-i ja jahutusradiaatori vahelise termilise liidese materjali (TIM) soojustakistus, jahutusradiaatori enda soojustakistus ja külmapoolsest jahutusradiaatorist objektini kulgeva soojustee soojustakistus. Allolev tabel võtab kokku tavaliste liideste materjalide tüüpilised soojustakistuse väärtused.
| Liides | Tüüpiline soojustakistus | Märkmed |
| Termomääre (TEC kuni jahutusradiaatorini) | 0,1-0,5 °C/W | Sõltub paksusest ja kontaktrõhust |
| Termopadi (TEC kuni jahutusradiaatorini) | 0,5-2,0 °C/W | Lihtsam peale kanda, kuid suurem vastupidavus |
| Jahutusradiaator (looduslik konvektsioon) | 1,0 - 5,0 °C/W | Sõltub suurusest ja uimede kujundusest |
| Jahutusradiaator (sunnitud õhk) | 0,2-1,0 °C/W | Vajab ventilaatorit, kuid madalam takistus |
| Termiline tee objektini | 0,5-3,0 °C/W | Oleneb materjalist ja geomeetriast |
Meie tehases pakume termoelektrilisi jahuteid pinnaviimistlusega, mis on optimeeritud termilise kontakti jaoks. Pakume ka termilise liidese materjale ja jahutusradiaatori disaini tuge, et aidata oma klientidel liidese kadusid minimeerida. Meie eesmärk on tagada TEC-i jahutusvõimsuse tõhus ülekandmine jahutatavale objektile, nii et süsteem vastaks selle soojusliku jõudluse nõuetele.
Toimivustegur (COP) on jahutusvõimsuse (Qc) ja elektrisisendi (Pin) suhe. Kõrgem COP tähendab, et TEC on tõhusam, tarbides sama jahutusvõimsuse jaoks vähem elektrit. Termoelektrilise jahuti COP sõltub kuuma ja külma külje temperatuuride erinevusest, TEC materjalist ja töövoolust. Temperatuuri erinevuse suurenedes COP väheneb. See tähendab, et kõrge temperatuurierinevuse jaoks valitud TEC nõuab rohkem võimsust ja toodab rohkem soojust, mille kuuma poole jahutusradiaator peab hajutama. Allolevas tabelis on näidatud termoelektrilise jahuti tüüpilised COP väärtused erinevatel temperatuuride erinevustel.
| Temperatuuride erinevus (ΔT) | Tüüpiline COP | Mõju TEC-i valikule |
| 10 K | 1,5 - 2,0 | Kõrge efektiivsus, madal energiatarve |
| 20 K | 0,8 - 1,2 | Mõõdukas efektiivsus |
| 30 K | 0,5 - 0,8 | Madalam efektiivsus, suurem energiatarve |
| 40 K | 0,3 - 0,5 | Madal efektiivsus, märkimisväärne soojuse tagasilükkamine |
| 50 K | 0,2 - 0,3 | Väga madal efektiivsus, võib vaja minna mitmeastmelist TEC-d |
X-Meritanis pakume oma termoelektriliste jahutite COP-kõveraid, et meie kliendid saaksid valida TEC-i, mis töötab nende temperatuuride erinevuse jaoks optimaalse efektiivsusega. Samuti soovitame kasutada mitmeastmelisi TEC-sid rakendustes, mis nõuavad suurt temperatuurierinevust. Meie eesmärk on aidata oma klientidel saavutada nõutav jahutusvõime võimalikult väikese energiatarbimisega.
Termoelektriliste jahutite tarnija hindamine nõuab keskendumist tootmisvõimsusele, jõudlusandmetele, kvaliteedikontrollile ja tehnilisele toele. Tarnija peab suutma toota TEC-sid vastavalt nõutavatele spetsifikatsioonidele, sealhulgas õigetele mõõtmetele, õigele paaride arvule ja õigele soojustõhususele. Need peavad esitama täielikud jõudlusandmed, sealhulgas Qc, COP, maksimaalne vool ja maksimaalne pinge erinevatel temperatuuride erinevustel. Neil peab olema kvaliteedikontrollisüsteem, mis tagab ühtlase jõudluse üksuseti. Nad peavad pakkuma tehnilist tuge, et aidata klientidel jahutuskoormuse arvutamisel ja TEC-i valikul. Allolev tabel võtab need hindamiskriteeriumid kokku.
| Hindamiskriteerium | Mida otsida | Miks see on oluline |
| Tootmisvõime | Täppismonteerimine, testimisseadmed | Tagab toote kvaliteedi ja järjepidevuse |
| Jõudlusandmed | Qc, COP, Imax, Vmax erinevatel ΔT-del | Võimaldab täpset valikut |
| Kvaliteedikontroll | ISO 9001, 100% testimine | Tagab ühtlase jõudluse |
| Tehniline tugi | Jahutuskoormuse arvutamine, TEC valik | Aitab valida õige toote |
| Töökindlus | MTBF-i andmed, eluaegne testimine | Tagab pikaajalise jõudluse |
Meie tehases oleme termoelektrilisi jahuteid tootnud üle kümne aasta. Kasutame täppismonteerimis- ja testimisseadmeid tagamaks, et iga TEC vastab oma spetsifikatsioonidele. Pakume täielikke toimivusandmeid, sealhulgas Qc, COP ja maksimaalsed reitingud. Meil on ISO 9001 sertifikaat ja me teostame iga seadme 100% testimist. Meie tehniline meeskond on valmis abistama jahutuskoormuse arvutamisel ja TEC valikul. Kutsume teid üles hindama meid nende kriteeriumide alusel ja pidama meid oma partneriks termoelektriliste jahutite osas.

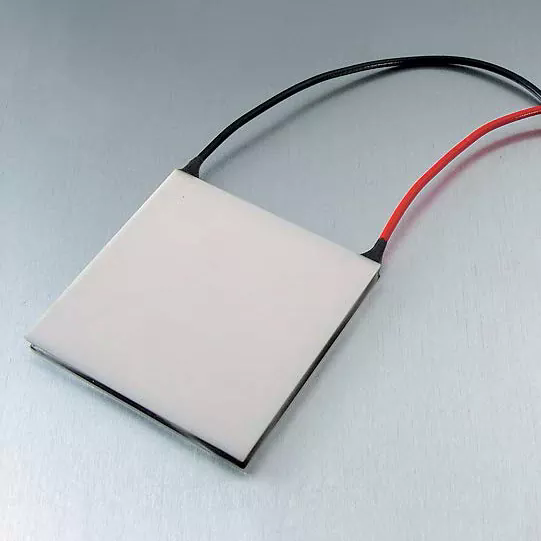

Järgmises tabelis on toodud meie termoelektriliste jahutite peamised tooteparameetrid. Need TEC-d sobivad paljudele jahutusrakendustele, sealhulgas meditsiiniseadmetele, laserdioodidele, akudele ja kompaktsetele korpustele. Meie tehas võib toota ka kohandatud TEC-sid, mis vastavad konkreetsetele nõuetele.
| Parameeter | Spetsifikatsioonivahemik | Märkmed |
| Jahutusvõimsus (Qc) | 5 W - 200 W | Määratud ΔT ja voolu juures |
| Maksimaalne vool (Imax) | 2 A–15 A | Oleneb mudelist |
| Maksimaalne pinge (Vmax) | 5 V–24 V | Oleneb mudelist |
| Maksimaalne temperatuuride erinevus (ΔTmax) | 65–75 K | Imaxis, vaakumis |
| COP vahemik | 0,2 - 2,0 | Oleneb ΔT-st |
| Mõõtmed | 15 x 15 mm kuni 62 x 62 mm | Saadaval kohandatud suurused |
| Paaride arv | 31-241 | Määrab jahutusvõimsuse |
| Töötemperatuur | -40°C kuni +80°C | Oleneb joodist ja tihendist |
| MOQ | 10 tükki | Suuremate tellimuste puhul läbiräägitav |
| Juhtimisaeg | 2-4 nädalat | Sõltub kogusest ja kohandamisest |
Valmistame oma tehases termoelektrilisi jahuteid, et need vastaksid nendele spetsifikatsioonidele ja muule. Saame kohandada jahutusvõimsust, mõõtmeid ja töötemperatuuri vastavalt teie vajadustele. Meie kvaliteedikontrollisüsteem hõlmab tooraine kontrollimist, protsessisisest kontrolli ja 100% lõplikku testimist enne saatmist. Meie eesmärk on pakkuda oma klientidele kvaliteetseid termoelektrilisi jahuteid, mis vastavad nende soojustõhususe nõuetele.
1. küsimus: Mis vahe on aktiivsel ja passiivsel soojuskoormusel?
Vastus: Aktiivne soojuskoormus on soojus, mida toodavad korpuses olevad elektrilised komponendid, nagu kontrollerid, andurid ja laserid. Passiivne soojuskoormus on soojus, mis siseneb väliskeskkonnast seinte, kaane ja avade kaudu korpusesse. Mõlemad peavad olema jahutuskoormuse arvutusse kaasatud. Enamiku kompaktsete elektrooniliste korpuste puhul on aktiivne soojuskoormus domineeriv komponent. Halva isolatsiooniga suurte korpuste puhul võib passiivne soojuskoormus olla märkimisväärne.
2. küsimus: kui suure ohutusvaru peaksin lisama jahutuskoormuse arvutusse?
Vastus: Tavaliselt on soovitatav ohutusvaru 20–30%. See marginaal kajastab komponentide energiatarbimise, liideste soojustakistuse ja TEC vananemise ebakindlust. Kriitiliste rakenduste jaoks, nagu meditsiiniseadmed või lasersüsteemid, võib olla asjakohane suurem, 50% marginaal. Ettevõttes Fuzhou X-Meritan Technology Co., Ltd. saame aidata teil määrata teie konkreetse rakenduse jaoks sobiva ohutusvaru.
3. küsimus: miks COP väheneb temperatuuride erinevuse suurenedes?
Vastus: COP väheneb temperatuuri erinevuse suurenedes, kuna TEC peab rohkem töötama, et pumpada soojust vastu suuremat temperatuurigradienti. Elektrienergia sisend suureneb ja jahutusvõimsus väheneb, mistõttu jahutuse ja võimsuse suhe väheneb. Seetõttu tuleks TEC valida tegeliku töötemperatuuri erinevuse, mitte maksimaalse ΔT väärtuse järgi. Meie tehas pakub COP-kõveraid, mis näitavad efektiivsust erinevatel temperatuuride erinevustel.
4. küsimus: kas ma saan kasutada üheastmelist TEC-d suure temperatuurierinevuse korral?
Vastus: Üheastmelise TEC-ga on võimalik saavutada maksimaalne temperatuuride erinevus umbes 65-75 K. Suuremate temperatuuride erinevuste korral on vajalik mitmeastmeline TEC. Mitmeastmelised TEC-id koondavad kaks või enam etappi, et saavutada suurem kogutemperatuuri erinevus, kuid need on vähem tõhusad ja kallimad kui üheastmelised TEC-id. Kui teie rakendus nõuab temperatuuride erinevust üle 70 K, konsulteerige parima lahenduse leidmiseks meie insenerimeeskonnaga.
5. küsimus: Kuidas arvutada jahutusradiaatori soojustakistust?
Vastus: Jahutusradiaatori soojustakistus sõltub selle geomeetriast, materjalist ja õhuvoolu tingimustest. Jahutusradiaatori tootja määrab selle tavaliselt °C/W. Loomuliku konvektsiooni korral on soojustakistus suurem kui sundõhu puhul. Ligikaudse hinnangu kohaselt võib loodusliku konvektsiooniga jahutusradiaatori pindalaga 0,1 m² soojustakistus olla umbes 3–5 °C/W. Täpsete tulemuste saamiseks kasutage tootja andmeid või tehke termiline test. Meie tehases saame aidata teil valida jahutusradiaatori, mis vastab TEC-i soojusnõuetele.
Vajaliku jahutuskoormuse arvutamine on termoelektrilise jahuti valiku esimene ja kõige olulisem samm. Jahutuskoormus on aktiivse soojuskoormuse, passiivse soojuskoormuse ja võimalike täiendavate soojusallikate summa. Seda tuleb hoolikalt arvutada, sealhulgas liideste soojustakistust ja toimivusteguri mõju. Järgides selles artiklis kirjeldatud arvutusmeetodeid, saavad insenerid valida TEC-i, mis vastab rakenduse soojusnõuetele ilma tarbetute kulude ja keerukuseta. Meie Fuzhou X-Meritan Technology Co., Ltd. tehasel on teadmised ja tooted, mis vastavad teie termoelektrilise jahutuse nõuetele. Pakume täielikke jõudlusandmeid, tehnilist tuge ja kohandatud disainilahendusi, mis aitavad teil saavutada parima soojuslahenduse.
Olenemata sellest, kas jahutate meditsiinilist analüsaatorit, laserdioodi, akut või kompaktset korpust, kutsume teid meiega ühendust võtma, et arutada oma nõudeid. Saame pakkuda näidiseid, tehnilisi andmeid ja rakenduste tuge. Meie pühendumus kvaliteedile ja klientide rahulolu on teinud meist usaldusväärse partneri soojusjuhtimise lahenduste vallas kogu maailmas.
Võtke juba täna ühendust ettevõttega Fuzhou X-Meritan Technology Co., Ltdet arutada oma termoelektriliste jahutite nõudeid ja uurida, kuidas meie tooted vastavad teie jahutuskoormuse vajadustele.
