Disainiinsener loob prototüüpi kompaktse meditsiinilise proovijahuti abilTermoelektrilised jahutid. Külm pool saavutab katsestendil testimise ajal sihttemperatuuri mõne minutiga. Kuid kui seade paigaldatakse selle korpusesse, hakkab külma külje temperatuur tõusma ega stabiliseeru kunagi. Insener kontrollib TEC-voolu, isolatsiooni ja juhtkontuuri. Kõik näib õige olevat. Probleem pole sugugi külmal poolel. See on kuumal küljel. TEC-i poolt tagasi lükatud soojust ei eemaldata tõhusalt ja see soojus juhib tagasi läbi mooduli, vähendades selle jahutusvõimsust. See on termoelektrilise jahutuse disaini kõige levinum viga ja see on kulukas viga. Hankeinseneride ja tootearendajate jaoks on mõistmine, miks kuumuse tagasilükkamine kuumal poolel on kriitiline, eristub töötava toote ja põllul ebaõnnestuva toote vahel.
See juhend on kirjutatud ostjatele ja inseneridele, kes hangivad termoelektrilisi jahuteid ja nendega seotud soojusjuhtimiskomponente. Selgitame TEC-i termilise tasakaalu, miks kuum pool on jahutuse jõudlust piirav tegur, kuidas jahutusradiaatori ja ventilaatori valik tulemust mõjutab, milliseid spetsifikatsioone lisada ostutellimusele ja kuidas tarnijat hinnata. Pakume ka üksikasjalikke tooteparameetreid meie Fuzhou X-Meritan Technology Co., Ltd. tehases. Olenemata sellest, kas projekteerite joogijahutit, lasermoodulit, meditsiiniseadet või elektroonikakorpust, aitab see juhend teil määrata usaldusväärselt toimiva termoelektrilise jahutussüsteemi.

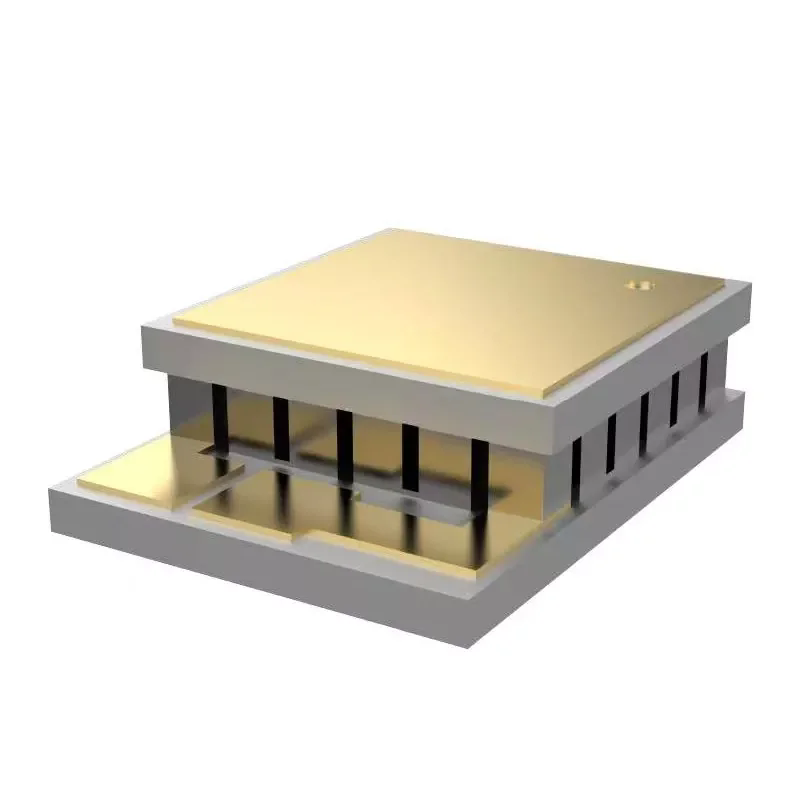

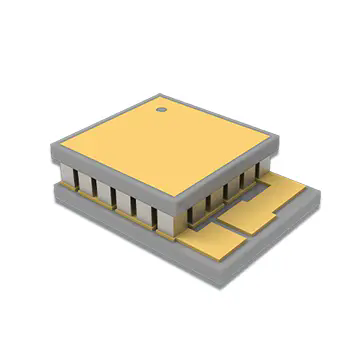

Termoelektriline jahuti, tuntud ka kui Peltieri moodul, on tahkissoojuspump, mis liigutab soojust seadme ühelt küljelt teisele, kui rakendatakse elektrivoolu. Moodul koosneb mitmest pooljuhtgraanulitest, tavaliselt vismuttelluriidist, mis on asetatud kahe keraamilise substraadi vahele. Kui vool läbib graanuleid, neelavad elektronid soojust ühes ristmikul ja vabastavad selle teises. Kuumust imav pool muutub külmaks ja soojust eraldav pool kuumaks. Puuduvad liikuvad osad, külmutusagensid ja kompressorid. Moodul on kompaktne, vaikne ja seda saab täpselt juhtida. Allolev tabel võtab kokku termoelektrilise jahuti põhilised tööomadused.
| Parameeter | Kirjeldus | Tüüpiline väärtus |
| Tööpõhimõte | Peltieri efekt (soojuspumpamine voolu kaudu) | Tahkis, ilma liikuvate osadeta |
| Külm pool | Neelab koormusest soojust | Temperatuur alla ümbritseva keskkonna |
| Kuum pool | Eraldab soojust keskkonda | Temperatuur üle ümbritseva õhu |
| Soojuspumbaga (Qc) | Jahutusvõimsus | Sõltub mooduli suurusest ja voolutugevusest |
| Sisendvõimsus (pin) | Tarbitud elektrienergia | Sõltub pingest ja voolust |
| Kuumus tagasi lükatud (Qh) | Qc + Pin | Alati suurem kui Qc |
| COP | Qc / Pin | Tavaliselt 0,3-0,7 |
KellFuzhou X-Meritan Technology Co., Ltd., meie tehas toodab termoelektrilisi jahuteid mitmesuguste jahutusrakenduste jaoks. Mõistame, et moodul on vaid üks osa süsteemist. Kuuma poole soojuse tagasilükkamine on sama oluline ja teeme oma klientidega koostööd selle nimel, et kogu soojussüsteem oleks edukas.
Peamine põhjus, miks kuum pool on piirav tegur, on termodünaamika esimene seadus. Termoelektriline jahuti ei hävita soojust; see liigutab seda. Külmal poolel neeldunud soojus (Qc) pluss mooduli tarbitud elektrienergia (Pin) tuleb kuumal poolel (Qh) tagasi lükata. Seos on lihtne: Qh = Qc + Pin. See tähendab, et kuumal poolel on alati rohkem soojust, mida tagasi lükata, kui külm pool neelab. Tüüpilises moodulis, mis töötab COP-ga 0,5, ületab kuumalt küljelt tagasilükatud soojus kolm korda jahutusvõimsusest. Kui kuum pool ei suuda seda soojust tagasi lükata, tõuseb kuuma poole temperatuur. Ja kui kuuma poole temperatuur tõuseb, suureneb temperatuuride erinevus moodulis, mis vähendab mooduli jahutusvõimsust ja efektiivsust. Allolev tabel illustreerib tüüpilise TEC termilist tasakaalu.
| Parameeter | Väärtus | Märkus |
| Jahutusvõimsus (Qc) | 50 W | Soojus neeldub külmal küljel |
| Sisendvõimsus (pin) | 100 W | Elektritoide moodulile |
| Kuumus tagasi lükatud (Qh) | 150 W | Qc + Pin |
| COP | 0.5 | Qc / Pin |
| Kuumuse tagasilükkamise suhe | 3:1 | Qh / Qc |
Kellour factory, we help our customers understand this thermal balance. We provide detailed performance curves that show how cooling capacity changes with hot side temperature. We also provide guidance on heat sink sizing and fan selection to ensure that the hot side can reject the required heat. Our goal is to help our customers design a system that achieves the desired cold side temperature reliably.
Kui kuumuse tagasilükkamine kuumal küljel on ebapiisav, tekib negatiivsete mõjude kaskaad. Esimene efekt on kuuma poole temperatuuri tõus. See vähendab temperatuuride erinevust, mida moodul suudab säilitada, mis tähendab, et külma poole temperatuur tõuseb. Teine efekt on jahutusvõimsuse vähenemine. Kuuma poole temperatuuri tõustes väheneb mooduli võime soojust pumbata. Kolmas efekt on energiatarbimise suurenemine. Moodul peab külma külje temperatuuri hoidmiseks rohkem tööd tegema, mis suurendab sisendvõimsust. Neljas efekt on töökindluse vähenemine. Kõrge kuuma külje temperatuur kiirendab mooduli ja termilise liidese materjalide lagunemist. Äärmuslikel juhtudel võib moodul üle kuumeneda ja ebaõnnestuda. Allolev tabel võtab kokku ebapiisava soojuse tagasilükkamise mõjud.
| Mõju | Põhjus | Tagajärg |
| Kuuma külje temperatuuri tõus | Ebapiisav jahutusradiaator või ventilaatori võimsus | Vähendatud jahutusvõime |
| Jahutusvõimsuse langus | Suurenenud temperatuuride erinevus | Külm pool ei saavuta sihttemperatuuri |
| Energiatarbimise suurenemine | Moodul töötab kompenseerimiseks raskemini | Kõrgemad kasutuskulud, rohkem soojust, mida tagasi lükata |
| Mooduli halvenemine | Graanulite ja jooteühenduste termiline pinge | Vähenenud eluiga, enneaegne ebaõnnestumine |
| Termilise liidese rike | Kõrge temperatuur lagundab termomääret | Suurenenud soojustakistus, edasine jõudluse vähenemine |
X-Meritanil oleme näinud palju juhtumeid, kus süsteem ebaõnnestus mitte seetõttu, et TEC oli ebapiisav, vaid seetõttu, et soojuse tagasilükkamine oli ebapiisav. Teeme oma klientidega koostööd nende probleemide vältimiseks, pakkudes terviklikke soojuslahendusi, sealhulgas jahutusradiaatoreid, ventilaatoreid ja termilise liidese materjale. Meie insenerimeeskond aitab teil arvutada vajaliku soojuse tagasitõmbevõime ja valida õiged komponendid.
Õige soojuse tagasilükkamise süsteemi määramine nõuab süstemaatilist lähenemist. Esimese sammuna tuleb kindlaks määrata kogu tagasilükatav soojus (Qh). See on jahutusvõimsuse (Qc) ja sisendvõimsuse (Pin) summa. Teine samm on kuuma külje maksimaalse lubatud temperatuuri määramine. See on tavaliselt ümbritseva õhu temperatuur pluss temperatuuri tõus üle jahutusradiaatori. Kolmas samm on valida soojustakistusega jahutusradiaator, mis suudab olemasoleva õhuvoolu juures saavutada vajaliku temperatuuri tõusu. Neljas samm on valida ventilaator, mis tagab piisava õhuvoolu ja staatilise rõhu. Viies samm on valida termilise liidese materjal, mis minimeerib mooduli ja jahutusradiaatori vahelise kontakttakistuse. Allolev tabel võtab spetsifikatsiooniprotsessi kokku.
| Samm | Tegevus | Võtmeparameeter |
| 1 | Määrake tagasilükatav kogusoojus | Qh = Qc + Pin |
| 2 | Määrake kuuma poole lubatud temperatuur | Th = tamb + ΔT |
| 3 | Valige jahutusradiaatori soojustakistus | Rth = ΔT / Qh |
| 4 | Valige ventilaatori õhuvool ja staatiline rõhk | CFM, Pa |
| 5 | Valige termilise liidese materjal | Soojusjuhtivus (W/m·K) |
Meie tehases pakume termoelektriliste jahutite jaoks terviklikke soojuslahendusi. Pakume optimeeritud uimegeomeetriaga jahutusradiaatoreid, madala mürataseme ja suure õhuvooluga ventilaatoreid ning kõrge juhtivusega soojusliidese materjale. Meie insenerimeeskond saab aidata spetsifikatsiooniprotsessis ja pakkuda teie rakenduse jaoks üksikasjalikke soojusarvutusi.
Termoelektriliste jahutite ja soojusjuhtimise komponentide tarnija hindamine nõuab keskendumist toote kvaliteedile, termilisele asjatundlikkusele, testimisvõimele ja tehnilisele toele. Tarnija peab suutma toota ühtlase jõudlusega mooduleid. Neil peavad olema soojussüsteemide projekteerimise kogemused. Neil peavad olema seadmed moodulite ja süsteemide testimiseks koormuse all. Ja nad peavad pakkuma tehnilist tuge, et aidata teil õigeid komponente valida. Allolev tabel võtab need hindamiskriteeriumid kokku.
| Hindamiskriteerium | Mida otsida | Miks see on oluline |
| Mooduli kvaliteet | Ühtlane jõudlus, töökindluse testimine | Tagab, et moodul vastab spetsifikatsioonidele |
| Soojusekspertiis | Süsteemi projekteerimisvõimalus, soojussimulatsioon | Tagab kogu süsteemi toimimise |
| Testimisvõimalus | Jõudluskatse koormuse all, eluea testimine | Kontrollib jõudlust ja töökindlust |
| Tehniline tugi | Rakendustehnika, soojusarvutused | Aitab valida õigeid komponente |
| Kohaletoimetamise jõudlus | Õigeaegne kohaletoimetamise rekord, laoseisu võimalus | Hoiab teie tootmisliini töös |
Meie Fuzhou X-Meritan Technology Co., Ltd. tehas on tootnud termoelektrilisi jahuteid ja soojuslahendusi juba üle kümne aasta. Meil on laialdased kogemused soojussüsteemide projekteerimisel ja testimisel. Meil on ISO 9001 sertifikaat ja me peame üksikasjalikku arvestust kõigi ülevaatuste kohta. Meie tehniline meeskond on valmis abistama soojusarvutuste ja komponentide valimisel. Kutsume teid üles hindama meid nende kriteeriumide alusel ja pidama meid oma partneriks termoelektriliste jahutuslahenduste osas.
Järgmises tabelis on toodud meie termoelektriliste jahutite peamised tooteparameetrid. Need moodulid on mõeldud jahutusrakendusteks alates tarbekaupadest kuni meditsiiniseadmeteni. Meie tehas võib pakkuda ka sobivaid jahutusradiaatoreid, ventilaatoreid ja termilise liidese materjale.
| Parameeter | Spetsifikatsioonivahemik | Märkmed |
| Jahutusvõimsus (Qc) | 10 W - 200 W | Sõltub mooduli suurusest ja voolutugevusest |
| Maksimaalne temperatuuride vahe (ΔTmax) | 60°C - 75°C | Temperatuuril Th = 27°C koormuseta |
| Nimipinge | 5 V–24 V | Saadaval kohandatud pinged |
| Nimetatud vool | 2 A–15 A | Oleneb mooduli suurusest |
| COP | 0,3 - 0,7 | Oleneb tööpunktist |
| Mooduli suurus | 20 x 20 mm kuni 62 x 62 mm | Saadaval kohandatud suurused |
| Jahutusradiaatori tüüp | Alumiinium ekstrudeeritud, lihvitud, liimitud | Valitud soojustakistuse jaoks |
| Ventilaatori tüüp | Aksiaalne, puhur | Valitud õhuvoolu ja müra jaoks |
| Soojusliidese materjal | Termomääre, faasivahetus, padi | Valitud juhtivuse ja paksuse järgi |
| MOQ | 100 tükki | Suuremate tellimuste puhul läbiräägitav |
| Juhtimisaeg | 2-4 nädalat | Sõltub kogusest ja kohandamisest |
Meie tehases valmistame termoelektrilisi jahuteid, et need vastaksid nendele spetsifikatsioonidele ja muule. Saame kohandada jahutusvõimsust, pinget, voolu ja suurust vastavalt teie vajadustele. Pakume ka terviklikke soojuslahendusi, sealhulgas jahutusradiaatoreid, ventilaatoreid ja termilise liidese materjale. Meie eesmärk on pakkuda oma klientidele usaldusväärseid ja suure jõudlusega jahutuslahendusi.
1. küsimus: kui palju soojust tuleb TEC kuumal küljel tagasi lükata?
Vastus: Kuumal poolel tagasilükatud soojus (Qh) on jahutusvõimsuse (Qc) ja sisendvõimsuse (Pin) summa. Mooduli puhul, mis töötab COP-ga 0,5, on tagasilükatud soojus kolm korda suurem jahutusvõimsusest. See tähendab, et iga jahutusvati kohta tuleb eemaldada kolm vatti soojust. Kui kuum pool ei suuda seda soojust tagasi lükata, halveneb mooduli jõudlus. Meie insenerimeeskond saab teie rakenduse jaoks täpse Qh arvutada.
2. küsimus: Mis juhtub, kui kasutan liiga väikest jahutusradiaatorit?
Vastus: Kui jahutusradiaator on liiga väike, on selle soojustakistus liiga kõrge ja kuuma poole temperatuur tõuseb. See vähendab jahutusvõimsust ja suurendab energiatarbimist. Äärmuslikel juhtudel võib moodul üle kuumeneda ja ebaõnnestuda. Määrake jahutusradiaatori suurus alati kogu tagasilükatava soojuse ja lubatud temperatuuritõusu alusel. Meie tehas aitab teil valida teie rakenduse jaoks sobiva jahutusradiaatori.
3. küsimus: kas ma saan kasutada ventilaatorit soojuse tagasilükkamise parandamiseks?
Answer: Yes, a fan can significantly improve heat rejection by increasing the airflow over the heat sink. The forced convection reduces the thermal resistance of the heat sink, which lowers the hot side temperature. The fan must be selected to provide sufficient airflow and static pressure for the heat sink design. We offer matched fan and heat sink combinations for our Thermoelectric Coolers.
4. küsimus: milline on TEC jaoks parim termilise liidese materjal?
Vastus: Parim termilise liidese materjal sõltub rakendusest. Termomääre pakub madalaimat soojustakistust, kuid võib olla räpane ja võib aja jooksul kuivada. Faasimuutusmaterjalid pakuvad head jõudlust ja neid on lihtsam peale kanda. Termopadjad on mugavad, kuid neil on suurem soojustakistus. Suure jõudlusega rakenduste jaoks soovitame termomääret või faasimuutusmaterjali. Meie tehniline meeskond saab nõustada teie rakenduse jaoks parima materjali osas.
5. küsimus: kuidas ma tean, kas mu soojuse tagasilükkamise süsteem on piisav?
Vastus: selleks, et teha kindlaks, kas teie soojuse tagasitõmbesüsteem on piisav, mõõtke kuuma poole temperatuuri täiskoormusel ja võrrelge seda kavandatud sihtmärgiga. Kui kuuma poole temperatuur on oodatust kõrgem, ei ole soojuse tagasilükkamine piisav. Samuti saate mõõta jahutusvõimsust ja võrrelda seda jõudluskõveraga. Kui võimsus on oodatust väiksem, on kuuma poole temperatuur tõenäoliselt liiga kõrge. Meie insenerimeeskond aitab teil diagnoosida ja lahendada kuumuse tagasilükkamise probleeme.
Termoelektriliste jahutite jõudluse ja töökindluse jaoks on oluline kuumuse tõhus eemaldamine kuumalt küljelt. Kuum pool peab tagasi lükkama jahutusvõimsuse pluss sisendvõimsuse, mis on tavaliselt kolm korda suurem jahutusvõimsusest. Kui soojuse tagasilükkamine on ebapiisav, tõuseb kuuma poole temperatuur, jahutusvõimsus langeb, energiatarve suureneb ja mooduli eluiga väheneb. Ostjate ja inseneride jaoks on selle soojusliku tasakaalu mõistmine eduka termoelektrilise jahutussüsteemi kujundamise võti. Meie Fuzhou X-Meritan Technology Co., Ltd.-i tehasel on teadmised ja tooted, mis aitavad teil saavutada tõhusat kuumuse tagasilükkamist. Pakume termoelektrilisi jahuteid, jahutusradiaatoreid, ventilaatoreid ja termilise liidese materjale ning insenerituge, et tagada teie süsteemi kavandatud toimimine.
Olenemata sellest, kas projekteerite joogijahutit, meditsiiniseadet, lasermoodulit või elektroonikakorpust, kutsume teid meiega ühendust võtma, et arutada oma nõudeid. Pakume näidiseid, soojusarvutusi ja kohandatud lahendusi. Meie pühendumus kvaliteedile ja klientide rahulolu on teinud meist usaldusväärse partneri ettevõtetele üle kogu maailma.
Võtke juba täna ühendust ettevõttega Fuzhou X-Meritan Technology Co., Ltdet arutada oma termoelektrilise jahuti nõudeid ja teada saada, kuidas meie soojuslahendused võivad teie jahutust parandada.
