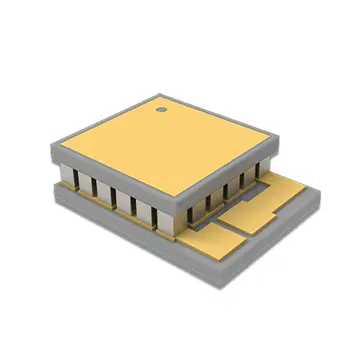

Mikrotermoelektrilised jahutid detektoritele

X-meritani mikrotermoelektrilised jahutid detektoritele on põhilised soojusjuhtimise komponendid, mis on loodud ülitäpse tuvastusseadmete jaoks. Valmistatud patenteeritud ekstrudeeritud termoelektrilistest materjalidest ja kõrvaldades traditsioonilistes jahutussüsteemides leiduvad mehaanilised struktuurid, pakuvad need stabiilse sügavjahutuskeskkonna erinevatele täppistuvastussüsteemidele.

Need jahutid, mis on võimelised töötama kitsastes ruumides ja kõrge temperatuuriga keskkondades, lahendavad tõhusalt tööstusprobleeme, nagu soojusmüra häired, ebapiisav pilditäpsus ja madal tundlikkus. Neid kasutatakse laialdaselt sellistes valdkondades nagu optoelektrooniline tuvastamine, infrapunaandur, LiDAR ja teaduslikud täppisseadmed, mis on tipptasemel täppistuvastusseadmete olulised temperatuuri reguleerimise komponendid.

Põhiline tööpõhimõte

Need mikrotermoelektrilised jahutid detektoritele on välja töötatud klassikalise Peltieri termoelektrilise efekti põhjal, kasutades tahkis-pooljuhtide soojusvahetuse põhimõtteid, et saavutada temperatuuri reguleerimine ilma jahutusainet kasutamata.

Seadme südamik koosneb kahest erinevast pooljuhtmaterjalist valmistatud termopaari harudest; kui vool liigub läbi ristmiku, toimub pöörduv soojusülekanne, mille tulemusena ühes otsas toimub jahutamine (soojuse neeldumine) ja teises otsas soojenemine (soojuse hajumine).

Täpselt reguleerides voolu suunda ja suurust, saab seade paindlikult lülituda jahutus- ja kütterežiimide vahel, tagades täpse ja püsiva temperatuuri reguleerimise. Protsess ei hõlma külmutusaineid, mehaanilisi liikuvaid osi ega vibratsioonist põhjustatud kulumist, mistõttu on see ideaalne madalate häiretega temperatuuri reguleerimise lahendus täppistuvastusseadmete jaoks.

Toote peamised omadused

1. Ultra-miniaturiseerimine

Specially optimized for space-constrained applications such as optoelectronic devices, LiDAR, and micro-detectors, these coolers utilize proprietary chip module technology, achieving a minimum thickness of just 0.2 mm.

Optimeerides termoelektriliste komponentide struktuurilist paigutust, pakuvad seadmed ülitõhusat soojuspumpamist äärmiselt väikese jalajäljega. See toetab väga integreeritud seadmete disaini ja vastab suurepäraselt mikrotäppisseadmete paigaldusnõuetele.

2. Sügav jahutus ja müra vähendamine

Need jahutid, mis on võimelised saavutama tuumatundlike materjalide (nt Mercury Cadmium Telluride (MCT)) sügava jahutamise, summutavad töö ajal tõhusalt termilise müra häireid ja minimeerivad signaalikadu. Kasutades stabiilset krüogeenset keskkonda, suurendab süsteem märkimisväärselt detektori kujutise eraldusvõimet ja signaali-müra suhet, kiirendades samal ajal reageerimiskiirust, optimeerides seeläbi tuvastusseadmete põhijõudlust.

3. Tahkis-täppistemperatuuri juhtimine

Saavutab ülikõrge täpsusega konstantse temperatuuri reguleerimise (±0,1 °C), tagades, et temperatuuritundlikud seadmed, kompaktsed termostaatilised instrumendid ja täppistuvastusmoodulid jäävad pika aja jooksul oma optimaalsesse töötemperatuuri vahemikku.

Kasutab tahkis-soojusvahetuse konstruktsiooni, mis ei vaja külmutusagensit ning välistab mehaanilise kulumise ja vibratsioonihäired, täites kõrge täpsuse ja stabiilsuse ranged nõuded.

4. Patenditud materjalid

Sisaldab täielikku ettevõttesisest tootmisjuhtimist – kontrollib iga sammu alates tooraine sünteesist kuni lõpptoote töötlemiseni –, et tagada iga partii ühtlane jõudlus ja pikk kasutusiga.

Põhirakenduse stsenaariumid

1. Tipptasemel tuvastamise ja pildistamise optimeerimine

Pakub sügavjahutust erinevatele infrapuna- ja kõrglahutusega pildidetektoritele, parandades tõhusalt eraldusvõimet ja signaali-müra suhet; sobib suure jõudlusega rakenduste jaoks, nagu tööstuslik pildistamine, turvavalve ja täppisandur.

2. Täppisseadmete temperatuuri juhtimine

Sobib krüogeensetele mõõtmisseadmetele, kompaktsetele täppistermostaatinstrumentidele ja laboratoorsetele katseseadmetele; hoiab püsivat töötemperatuuri, et välistada temperatuurikõikumistest tingitud mõõtmisvead, tagades andmete täpsuse ja stabiilsuse.

3. Soojusjuhtimine kinnistes ruumides

Mikrotermoelektrilised jahutid detektoritele on loodud spetsiaalselt optoelektroonilise tuvastamise, LiDAR-i ja miniatuursete sisseehitatud tuvastussüsteemide jaoks. Nende ülikompaktne suurus võimaldab tõhusat soojusvahetust, lahendades tööstuse väljakutsed soojuse hajumise ja temperatuuri reguleerimise osas miniatuursetes täppisseadmetes, muutes need ideaalseks suure tihedusega integreeritud süsteemide jaoks.

4. Kesklaine infrapuna (MWIR) spektroskoopia

Jahutab täpselt sensormaterjale (nt Mercury Cadmium Telluride/MCT), et oluliselt suurendada tuvastamise tundlikkust ja reageerimiskiirust; toetab usaldusväärselt teadusuuringuid ja tööstuslikke rakendusi, sealhulgas MWIR-spektroskoopiat ja täppiskontrolli.

5. Mitmekülgne mitmevälja ühilduvus

Lisaks tuvastamisseadmetele vastavad need lahendused temperatuuri reguleerimise vajadustele erinevates rakendustes, sealhulgas täppistarbeelektroonika komponendid, teaduslikud uurimisinstrumendid ja biomeditsiinilised testimisseadmed, mis näitavad erakordset mitmekülgsust ja kohanemisvõimet.

X-meritani kohta

1. Täielikult autonoomne ja kontrollitav tarneahel

Ühena vähestest kodumaistest tootjatest, kellel on täielik termoelektrilise jahutuse tarneahel, tegeleb X-meritan kogu tootmisprotsessiga ettevõttesiseselt, sealhulgas termoelektriliste materjalide sünteesi, kiibi töötlemise, seadmete pakendamise ja kohandatud lahenduste väljatöötamise eest, tagades täpsuse ja kvaliteedikontrolli allikast.

2. Täiskasvanud kohandamisvõimalused

X-meritan pakub kohandamist mittestandardsete mõõtmete, võimsusparameetrite ja spetsiaalsete kattekihtide jaoks vastavalt kliendi seadmete joonistele või näidistele, mis vastavad erinevate detektorimudelite spetsiifilistele integreerimisvajadustele.

Pakume ka professionaalseid teenuseid soojustakistuse sobitamiseks ja süsteemitasemel komponentide valikuks, aidates klientidel lühendada oma tootearendustsükleid.

3. Kõrge kohanemisvõime töötingimustega

Konstruktsioonid on optimeeritud kõrge temperatuuriga tööstuskeskkondade ja keeruliste välistingimuste jaoks. Meie toodetel on kõrge mehaaniline tugevus ja tugev häirekindlus, mis tagab pikaajalise ja stabiilse töö karmides keskkondades, rahuldades samal ajal tsiviil-, tööstus- ja teadusuuringute rakendusi.

4. Ülemaailmne kvaliteedi ja teenuse tagamine

X-meritani tooted vastavad rahvusvahelistele kvaliteedistandarditele ja neid eksporditakse turgudele, sealhulgas Euroopasse, Põhja-Ameerikasse ja Kagu-Aasiasse; meie kliendibaasi kuuluvad Fortune 500 ettevõtted ja riiklikud võtmelaborid. Meid toetab professionaalne inglise keelt kõnelev tehniline meeskond, mis tagab sujuva tehnilise suhtluse ja igakülgse müügijärgse toe.

Sertifikaadid ja vastavus

X-meritani tootmisüksus on sertifitseeritud ISO 9001:2015 ja IATF 16949 järgi (kehtib autotööstuses kasutatavate detektorite jaoks). Kõik micro-TEC tooted vastavad RoHS ja REACH keskkonnanõuetele. Soojusjõudlust ja töökindlust saab nõudmisel kontrollida MIL-STD-883 testistandardite alusel.

KKK

1. Milline on mikrotermoelektrilise jahuti kasutusiga ja hooldusnõue?

See jahutite seeria ei sisalda liikuvaid mehaanilisi osi (nt hammasrattad või laagrid) ning on kulumisvaba, mille tulemuseks on erakordselt pikk kasutusiga ega vaja keerulist rutiinset hooldust. Kasutajad peavad lihtsalt rangelt järgima seadme parameetrite standardeid ja vältima maksimaalse töövoolu (Imax) ületamist, et tõhusalt ära hoida selliseid probleeme nagu seadme läbipõlemine või jõudluse halvenemine, tagades seeläbi pikaajalise ja stabiilse töö.

2. Kuidas valida konkreetse detektori jaoks õige mikrotermoelektriline jahuti?

Valik põhineb peamiselt kolmel põhiparameetril: esiteks, maksimaalne jahutusvõimsus (Qcmax) – jahutusvõime piir, kui kuuma ja külma külje temperatuuride erinevus on 0°C, mis määrab seadme jahutuspiiri; teiseks maksimaalne lubatud töövool (Imax) — mis peab ülekoormuse vältimiseks vastama toitesüsteemi parameetritele; ja kolmandaks füüsilised mõõtmed – mis peavad rangelt vastama seadme paigaldusruumi piirangutele. Täpse valiku jaoks saate esitada oma seadmete töötingimused ja paigaldusparameetrid ning me pakume tasuta professionaalse valikulahenduse.

3. Kas pakute detektorite mikrotermoelektriliste jahutite kohandamis- ja proovivõtuteenuseid?

Toetame kõikehõlmavat, mittestandardset kohandamist, mis võimaldab toota konkreetsete mõõtmete, võimsuse ja kattekihiga mikro-TEC seadmeid kliendi jooniste või näidiste põhjal. Pakume proovide testimise teenuseid enne masstootmist; mahutootmine algab alles pärast seda, kui klient kinnitab, et proov vastab jõudlusnõuetele, tagades toote ühilduvuse ja kvaliteedi kogu protsessi vältel.

4. Millised on teie toote tarnimise ja müügijärgse garantii põhimõtted?

Kasutades oma suuremahulisi tootmisrajatisi, tagame stabiilsed ja kontrollitavad tarnegraafikud. Kõik tooted läbivad enne tehasest lahkumist mitu korda testimise täpsuse, stabiilsuse ja keskkonnas vastupidavuse osas, järgides rangelt ISO kvaliteedisüsteemi standardeid. Mittekasutajatest tingitud kvaliteediprobleemide korral pakume garantiihüvitist ja tehnilisi parandustöid ning kogu elutsüklit hõlmavat tehnilist tuge.

5: Mis on kohandamise aeg ja MOQ?

Mittestandardsete suuruste või pinnakatete puhul pakume tasuta insenerihinnangut 2 tööpäeva jooksul. Proovi valmistamine võtab tavaliselt 10–15 tööpäeva; masstootmine (MOQ = 100 tk) võtab pärast proovi kinnitamist 20–25 tööpäeva. NRE (Non-Recurring Engineering) tasud on vabastatud tellimuste puhul, mis on üle 500 tk.
