TCB-SA temperatuurikontroller mikro-TEC-dele

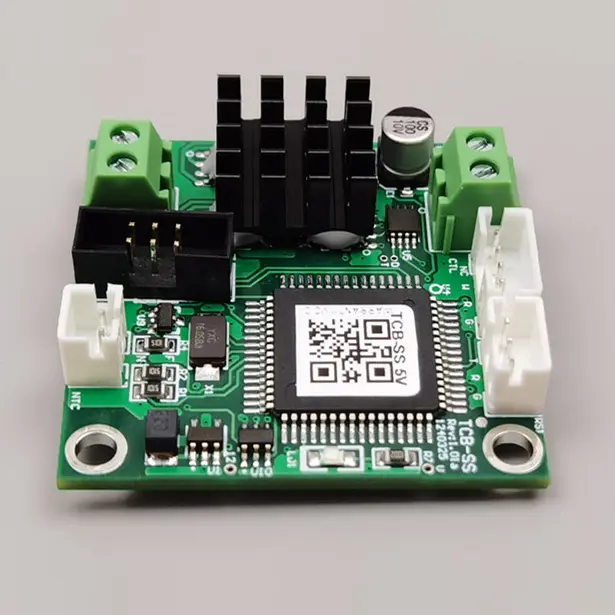

X-Meritan tarnib kompaktset TCB-SA temperatuuriregulaatorit mikro-TEC-de jaoks, et rahuldada fotoonika ja mikroelektroonika pakendite rangeid jahutusvajadusi. See tipptasemel spetsiaalse TEC-haldus-IC ümber ehitatud plaat edastab pigem alalisvoolu kui katkendlikke impulsse, luues täiesti pulsatsioonivaba soojuskeskkonna. Loodud liidestama 10 kΩ NTC termistoridega, hoiab TCB-SA sihttemperatuure 0,01 ℃ täpsusega laias reguleerimisvahemikus –20 ℃ kuni +100 ℃.

Soojusjuhtimise väljakutsed lahendatud

Traditsioonilised PWM (impulsi laiuse modulatsiooni) kontrollerid võtavad kasutusele agressiivse pingelülituse, mis tekitab üliväikestes TEC-elementides termilise tsükli väsimust, elektrilist müra ja mikromurde. Mikro-TEC-de TCB-SA temperatuurikontroller kasutab õrnade mikrojahutite kaitsmiseks põhimõtteliselt teistsugust insenertehnilist lähenemist, lukustades samal ajal madalama stabiilsuse:

Pidev alalisvoolu toide: varustab mikro-TEC-i puhta ja pideva toiteallikaga. See silub termilisi gradiente, kõrvaldab tundlikes optilistes detektorites kõrgsagedusliku müra ja pikendab märkimisväärselt TEC tööiga.

Mikrotermilise massi optimeerimine: pardal olevad PID-algoritmid on spetsiaalselt häälestatud kiireks termiliseks reaktsiooniks väikese soojuskoormuse korral, vältides tõsist temperatuuri ületamist kiirete sättepunktide rampide ajal.

Tõestatud laserkvaliteediga töökindlus: välitestitud suure tihedusega optiliste transiiverite ja tööstuslike laserdioodide vahel, säilitades järjepideva kalibreerimise miljonite töötundide jooksul.

Madala profiiliga jalajälg: kompaktne kujutegur võimaldab paigaldada otse optiliste alamkoostude kõrvale, minimeerides signaalijuhtme pikkust ja anduri ahela viivitusi.

Tehnilised andmed

Sihtrakendused

• Laserdioodide stabiliseerimine Hoiab ära kiudlaserite, pumplaserite ja gaasitundlike laserdioodide lainepikkuse triivi ja optilise võimsuse kõikumise.

• ülitäpsed optilised andurid Stabiliseerib fotodioodide massiive, spektromeetreid ja APD-sid, et minimeerida tumevoolu ja termilist müra madala signaaliga optilistes keskkondades.

• Pooljuhtide ja kvantuuring Pakub mikroskaala punktjahutust piiratud ruumiga laboratoorsetes katseseadmetes, mis nõuavad alamkraadi täpsust.

Tootmise eelis

Spetsiaalne ettevõttesisene tootmine: otsene järelevalve alates SMT komponentide paigutusest kuni lõpliku termilise testimiseni tagab seadmetevahelise järjepidevuse.

Rakendusetehniline tugi: meie meeskond abistab otseselt termilise ahela modelleerimise, andurite paigutuse optimeerimise ja kohandatud seadeväärtuse programmeerimisega.

Kõrge efektiivsusega arhitektuur: tagab üle 90% võimsuse muundamise efektiivsuse, minimeerides plaadi sisemise soojuse tekke suletud kliendikarpides.

Korduma kippuvad küsimused

Miks on pidev toitevarustus mikro-TEC-de jaoks kriitilise tähtsusega võrreldes tavalise PWM-lülitusega?

Mikromõõtmelistel TEC-del on äärmiselt õhuke elemendi ristlõige. PWM-võimsus muudab pooljuhtide paarid kiiresti kuuma ja külma vahel, põhjustades CTE (soojuspaisumise koefitsiendi) mittevastavuspinget, mis aja jooksul ristmeid halvendab. TCB-SA pidev alalisvooluajam välistab täielikult tsükli mehaanilise väsimuse.

Kas mikro-TEC-de TCB-SA temperatuuriregulaatorit saab enne tarnimist konkreetse sättepunkti jaoks eelseadistada?

Jah. Kuigi tehase vaikesihtväärtus on 25 ℃, saab X-Meritan vastavalt teie optilise paketi nõuetele tootmise ajal püsivarasse sisestada kohandatud temperatuuri vaikeväärtused.

Milline temperatuuriandur töötab selle plaadiga kõige paremini?

Plaat on tehases kalibreeritud standardsete 10 kΩ NTC termistoride jaoks (B-väärtus = 3950), mis pakuvad kiiret termilist reaktsiooni ja kõrget tundlikkust vahemikus –20 ∘C kuni +100 ∘C.

Kas see kontroller toetab kahesuunalist kütmist ja jahutamist?

Jah. Spetsiaalne draiveri IC juhib natiivselt voolu suunda, et pakkuda nii aktiivset jahutust kui ka kütmist, hoides seadeväärtuse stabiilsust vahemikus ±0,01 ∘C olenemata ümbritseva õhu temperatuuri kõikumisest.
