Ülikompaktse suurusega ja mikro-TEC-de jaoks mõeldud TCB-SS temperatuurikontroller

X-Meritan toodab ülikompaktse suurusega TCB-SS temperatuurikontrollerit, mis on mõeldud mikro-TEC-rakenduste jaoks, kus plaadi ruumi, temperatuuri stabiilsust ja kontrollitud TEC-väljundit tuleb arvestada koos. TCB-SS integreerib temperatuurianduri ja TEC-juhtimise väikesel juhtplaadil, võimaldades Micro TEC-i reguleerida tagasisidepõhise temperatuuri reguleerimise ahela kaudu.

Kontroller on konstrueeritud pigem kompaktse plaadiformaadi kui üldotstarbelise temperatuuri reguleerimise arhitektuuri järgi. See kasutab 10K NTC andurit vaikimisi temperatuurianduri sisendina ja toetab TEC vaikepinget 4,5 V maksimaalse TEC-vooluga 3A, muutes plaadi sobivaks miniatuursete soojusjuhtimissüsteemide jaoks.

Parameetrid

Juhtimisstruktuur

Temperatuuri tagasiside

10K NTC tuvastab temperatuurimuutused ja saadab signaali kontrollerile.

PID juhtimine

Kontroller võrdleb mõõdetud temperatuuri sihtväärtusega ja reguleerib Micro TEC väljundit PID-juhtimise kaudu.

Pidev sõit

Pidev väljund reguleerib TEC-ajamit töö ajal, selle asemel, et toetuda ainult lihtsale sisse/välja lülitamisele.

Põhifunktsioonid

Ülikompaktne plaat

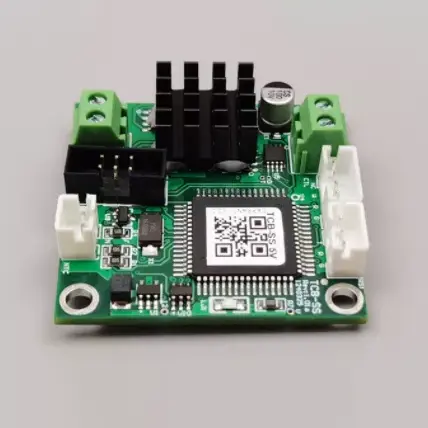

Mõõtmetega 4 cm × 4 cm × 1,28 cm ülikompaktse suurusega ja mõeldud Micro TEC-dele mõeldud TCB-SS temperatuurikontroller on mõeldud piiratud paigaldusruumiga Micro TEC-süsteemide jaoks.

0,01°C temperatuuri reguleerimine

Kontroller tagab 0,01 °C temperatuuri reguleerimise täpsuse ja 0,01 °C seadistatud temperatuuri täpsuse täpseks soojusreguleerimiseks.

>94% väljundefektiivsus

Kui väljundefektiivsus on üle 94%, tagab kontroller tõhusa TEC-juhtimise kompaktsetes temperatuurireguleerimissüsteemides.

4,5 V TEC väljund, 3A max.

TEC-i vaikepinge on ühilduvate Micro TEC-rakenduste jaoks 4,5 V, maksimaalse TEC-vooluga 3A.

10K NTC temperatuuriandur

Vaikeandur on 10K NTC B-väärtusega 3950, mis annab juhtkontuurile temperatuuri tagasisidet.

-60°C kuni +170°C Mõõtmine

Temperatuuri reguleerimise mõõtmisvahemik on -60 °C kuni +170 °C, samas kui määratud kontrolltemperatuuri vahemik on -20 °C kuni +100 °C.

Integreeritud kaitse

Sisseehitatud funktsioonid hõlmavad liigvoolu, ülepinget, temperatuuri piiramist ja TEC-i avatud/lühise tuvastamist, et jälgida kontrollerit ja ühendatud TEC-d töötamise ajal.

Ühilduvus

Enne integreerimist tuleb kontrollida TEC elektrinõudeid, NTC karakteristikuid, sihttemperatuuri ja plaadi toidet kontrolleri spetsifikatsioonidega.

Kasutusalad

Täppisoptilised moodulid

Ülikompaktse suuruse ja mikro-TEC-de jaoks mõeldud TCB-SS temperatuurikontroller tagab kompaktse temperatuuri reguleerimise optiliste moodulite jaoks, kus on vaja stabiilseid soojustingimusi.

Laserdioodisüsteemid

See võib juhtida ühilduvat Micro TEC-d, et reguleerida laserdioodide temperatuuri kompaktsetes optilistes süsteemides.

Miniatuursed laboriseadmed

Kompaktne kontroller sobib laboriinstrumentidele, mis vajavad Micro TEC-põhist temperatuuri reguleerimist piiratud paigaldusruumis.

Kaasaskantavad diagnostikaseadmed

TCB-SS toetab temperatuuri reguleerimist kompaktsetes diagnostikaseadmetes, kus plaadi suurus ja termiline reguleerimine on olulised konstruktsioonitegurid.

Infrapuna- ja CCD-andurid

Kontrollerit saab integreerida Micro TEC süsteemidega temperatuuritundlike infrapunadetektorite ja CCD andurite temperatuuri reguleerimiseks.

KKK

K1: Mis tüüpi TEC jaoks on kontroller mõeldud?

V1: ülikompaktse suurusega ja mikro-TEC-de jaoks mõeldud TCB-SS temperatuurikontroller on mõeldud Micro TEC-rakenduste jaoks. Ühendatud TEC-d tuleks kontrollida määratud 4,5 V TEC vaikepinge ja 3A maksimaalse voolu suhtes.

Q2: Millist NTC anduri konfiguratsiooni kasutatakse?

V2: Temperatuurianduri vaikekonfiguratsioon on 10K NTC, mille B-väärtus on 3950. Muud andurinõuded tuleks kinnitada projekti spetsifikatsiooni käigus.

Q3: Mis vahe on mõõtmispiirkonna ja kontrollvahemiku vahel?

A3: temperatuuri reguleerimise mõõtmisvahemik on -60 °C kuni +170 °C, samas kui määratud kontrolltemperatuuri vahemik on -20 °C kuni +100 °C. Mõõtevahemik näitab temperatuuri tuvastusvõimet, samas kui kontrollvahemik määrab kindlaksmääratud temperatuuri reguleerimise vahemiku.

Q4: millist toiteallikat plaat vajab?

A4: plaadi toitepinge on 5 V ±10% alalisvoolu. Süsteem peaks pakkuma sobivat toiteallikat, mis jääb sellesse kindlaksmääratud sisendvahemikku.

K5: Milline on TEC-i jaoks saadaolev maksimaalne vool?

A5: maksimaalne määratud TEC-vool on 3A, TEC-i vaikepingega 4,5V. Tegelik ühendatud TEC tuleks valida vastavalt selle elektrinõuetele ja kontrolleri piirangutele.

K6: Millist temperatuuri täpsust saab kontroller pakkuda?

A6: määratud temperatuuri reguleerimise täpsus on 0,01 °C ja seatud temperatuuri täpsus on samuti määratud kui 0,01 °C.

Q7: millised kaitsefunktsioonid on kaasatud?

A7: kontroller sisaldab ülevoolukaitset, ülepingekaitset, temperatuuri piiramist ning TEC avatud voolu ja lühise tuvastamist.
