Projekteerimisinsener töötab uue meditsiinidiagnostika seadme kallal. Seade vajab väikest jahutustsooni, mis suudab hoida täpset temperatuuri 4 °C ja kus on võimalik lülituda soojendusele teistsuguse testi jaoks. Jahutus peab olema kompaktne, vibratsioonivaba ja töötama igas suunas. Tavalised jahutusseadmed – kompressorid, ventilaatorid ja soojusvahetid – ei suuda neid nõudeid täita. Need on liiga suured, liiga mürarikkad ja liiga paindumatud. Lahenduseks on Thermoelectric Cooler, tahkisseade, mis kasutab soojuse pumpamiseks Peltieri efekti. Peltieri efekt on nähtus, mis eristabTermoelektrilised jahutidkõigist muudest jahutustehnoloogiatest. See on põhjus, miks neid saab miniatuurseks muuta, miks neil pole liikuvaid osi ja miks nad saavad koheselt jahutusest kütmisele lülituda. Hankeinseneride ja tootedisainerite jaoks on Peltieri efekti mõistmine hädavajalik, et teha kindlaks, kas termoelektriline jahuti on konkreetse rakenduse jaoks õige valik.
See juhend on kirjutatud ostjatele, kes peavad hankima termoelektrilisi jahuteid ja soovivad mõista nende taga olevat tehnoloogiat. Selgitame, mis on Peltieri efekt, kuidas see toimib, kuidas see erineb tavapärasest jahutusest ja millised spetsifikatsioonid on termoelektrilise jahuti valimisel olulised. Samuti anname üksikasjalikud tooteparameetrid meie tehasest aadressilFuzhou X-Meritan Technology Co., Ltd.Olenemata sellest, kas projekteerite meditsiiniseadmeid, lasersüsteeme, autoistmeid või olmeelektroonikat, aitab see juhend teil teha termoelektrilise jahutuse kohta teadliku otsuse.

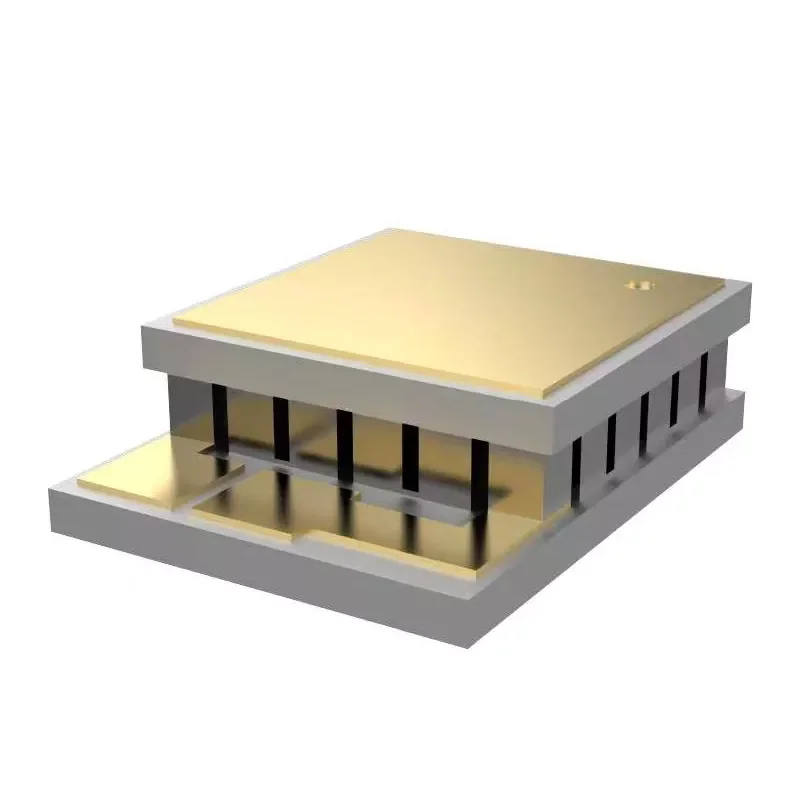

Peltier' efekt on termoelektriline nähtus, mille avastas prantsuse füüsik Jean Charles Athanase Peltier 1834. aastal. See kirjeldab kuumutamist või jahtumist, mis tekib kahe erineva juhi ristumiskohas, kui neid läbib elektrivool. Kui vool liigub ühes suunas, neeldub soojus ühes ristmikus ja vabaneb teises. Kui vool on vastupidine, on efekt vastupidine: kuum ristmik muutub külmaks ja külm ristmik kuumaks. See on termoelektriliste jahutite põhiprintsiip. Termoelektriline jahuti, tuntud ka kui Peltieri jahuti, on tahkissoojuspump, mis kasutab Peltieri efekti soojuse ülekandmiseks seadme ühelt küljelt teisele. Seade koosneb p- ja n-tüüpi pooljuhtgraanulitest, mis on ühendatud elektriliselt järjestikku ja termiliselt paralleelselt. Pelletid asetatakse kahe keraamilise substraadi vahele. Kui rakendatakse alalisvoolu, liiguvad elektronid ja augud läbi graanulite, kandes endaga kaasa soojust. Tulemuseks on külm pool ja kuum pool. Allolev tabel võtab kokku Peltieri efekti peamised aspektid.
| Aspekt | Kirjeldus |
| Avastus | Jean Charles Athanase Peltier, 1834 |
| Põhimõte | Küte või jahutamine erinevate juhtide ristmikul |
| Mõju suund | Sõltub voolu suunast |
| Põhikomponendid | P- ja N-tüüpi pooljuhtgraanulid, keraamilised aluspinnad |
| Tulemus | Külm pool ja kuum pool |
Meie Fuzhou X-Meritan Technology Co., Ltd. tehas on spetsialiseerunud Peltieri efektil põhinevate termoelektriliste jahutite projekteerimisele ja valmistamisele. Meil on laialdased kogemused pooljuhtgraanulite valmistamisel, moodulite kokkupanemisel ja soojussüsteemide projekteerimisel. Meie tooteid kasutatakse paljudes rakendustes alates meditsiiniseadmetest kuni olmeelektroonikani.
Termoelektrilised jahutid erinevad tavalistest jahutusseadmetest mitmel põhimõttelisel viisil. Tavalised jahutusseadmed, nagu aurukompressioonisüsteemid, absorptsioonjahutid ja soojuspumbad, toetuvad külmutusagensi ringlemiseks ja soojuse ülekandmiseks mehaanilistele komponentidele – kompressoritele, pumpadele ja ventilaatoritele. Need süsteemid on tõhusad ja tõhusad suuremahuliseks jahutamiseks, kuid need on mahukad, mürarikkad ja neil on liikuvad osad, mis kuluvad. Termoelektrilistel jahutitel pole liikuvaid osi. Nad kasutavad Peltieri efekti soojuse pumpamiseks otse ilma külmutusagensi või mehaanilise kokkusurumiseta. See muudab need kompaktseks, vaikseks, töökindlaks ja võimeliseks töötama igas suunas. Allolev tabel võrdleb kahte tüüpi jahutussüsteeme.
| Iseloomulik | Termoelektriline jahuti | Tavaline jahutusseade |
| Tööpõhimõte | Peltieri efekt | Auru kokkusurumine või absorptsioon |
| Liikuvad osad | Mitte ühtegi | Compressor, fans, pumps |
| Külmutusagens | Mitte ühtegi | Nõutav |
| Suurus | Kompaktne | Suur |
| Müra | Vaikne (va ventilaator) | Lärmakas |
| Vibratsioon | Mitte ühtegi | Jah |
| Orienteerumine | Igasugune orientatsioon | Tavaliselt fikseeritud orientatsioon |
| Jahutus/küte | Pööratav (praeguse ümberpööramisega) | Pole pööratav (ilma lisaventiilideta) |
| Tõhusus | Madalam (COP tavaliselt 0,5–1,5) | Kõrgem (COP tavaliselt 2–4) |
| Täpne temperatuuri reguleerimine | Suurepärane (+/- 0,1 °C) | Mõõdukas (+/- 1°C) |
Meie tehases valmistame termoelektrilisi jahuteid rakenduste jaoks, mis nõuavad tahkisjahutuse ainulaadseid eeliseid. Aitame oma klientidel mõista termoelektrilise ja tavapärase jahutuse vahelisi kompromisse, et nad saaksid teha oma rakenduse jaoks õige valiku. Meie insenerimeeskond saab aidata soojusarvutuste, mooduli valiku ja süsteemi projekteerimisel.
Termoelektrilise jahuti valimisel peab ostja arvestama mitme peamise spetsifikatsiooniga. Need spetsifikatsioonid määravad jahuti jõudluse ja selle sobivuse rakenduseks. Kõige olulisemad andmed on maksimaalne temperatuuride erinevus (ΔTmax), maksimaalne jahutusvõimsus (Qmax), maksimaalne vool (Imax), maksimaalne pinge (Vmax) ja mooduli mõõtmed. ΔTmax on maksimaalne temperatuuride erinevus, mille moodul suudab kuuma ja külma poole vahel saavutada. Qmax on maksimaalne soojushulk, mida moodul suudab pumbata ΔT=0 juures. Imax ja Vmax on maksimaalne vool ja pinge, millega moodul saab töötada. Allolev tabel võtab need spetsifikatsioonid kokku.
| Spetsifikatsioon | Kirjeldus | Tüüpiline vahemik |
| ΔTmax | Maksimaalne temperatuuride erinevus (soojast külmani) | 60°C - 75°C |
| Qmax | Maksimaalne jahutusvõimsus ΔT=0 juures | 10 W - 200 W |
| Maksimaalne | Maksimaalne töövool | 2 A–15 A |
| Vmax | Maksimaalne tööpinge | 3 V - 30 V |
| Mooduli suurus | Pikkus x laius x kõrgus | 10 x 10 mm kuni 62 x 62 mm |
| Etappide arv | Ühe- või mitmeastmeline | 1-5 |
Meie tehas Fuzhou X-Meritan Technology Co., Ltd. toodab mitmesuguste spetsifikatsioonidega termoelektrilisi jahuteid. Pakume ühe- ja mitmeastmelisi mooduleid, mille Qmax on 10 W kuni 200 W ja ΔTmax 60°C kuni 75°C. Samuti saame kohandada mooduleid vastavalt konkreetsetele nõuetele. Meie insenerimeeskond aitab valida teie rakenduse jaoks optimaalse mooduli.
Termoelektrilised jahutid sobivad kõige paremini rakenduste jaoks, mis nõuavad ühte või mitut järgmistest: kompaktne suurus, liikuvate osade puudumine, vibratsiooni puudumine, täpne temperatuuri reguleerimine või võimalus vahetada jahutuse ja kütte vahel. Neid rakendusi leidub tavaliselt sellistes tööstusharudes nagu meditsiin, lennundus, autotööstus, tarbeelektroonika ja telekommunikatsioon. Meditsiinitööstuses kasutatakse termoelektrilisi jahuteid diagnostikaseadmetes, insuliinijahutites ja laboriseadmetes. Lennunduses kasutatakse neid satelliidikomponentides ja avioonika jahutamisel. Autotööstuses kasutatakse neid istmete jahutamisel, aku soojusjuhtimisel ja topsihoidjatel. Tarbeelektroonikas kasutatakse neid kaasaskantavates jahutites, veinijahutites ja protsessorijahutites. Allolev tabel võtab kokku peamised rakendused ja põhjused, miks termoelektrilised jahutid neile sobivad.
| Rakendus | Võtmenõue | Miks termoelektriline jahuti |
| Meditsiinilised diagnostikaseadmed | Täpne temperatuuri reguleerimine | +/- 0,1°C täpsus, vibratsioon puudub |
| Lasersüsteemid | Kompaktne, täpne jahutus | Väike suurus, kiire reageerimine |
| Autoistmed | Jahutus ja küte | Pööratav voolu pööramisega |
| Kaasaskantavad jahutid | Kompaktne, akutoitega | Väike võimsus, külmutusagens puudub |
| Telekommunikatsiooni seadmed | Töökindel, hooldusvaba | Pole liikuvaid osi, pikk kasutusiga |
| Lennundus | Kerge, vibratsioonivaba | Kompaktne, tahkis |
Meie tehases töötame kõigi nende tööstusharude klientidega, et pakkuda nende erinõuetele vastavaid termoelektrilisi jahuteid. Pakume standardmooduleid või eritellimusel valmistatud komplekte. Meie insenerimeeskond saab abistada soojusarvutuste, mooduli valimise ja süsteemi integreerimisega.
Termoelektriliste jahutite tarnija hindamine nõuab keskendumist tootmisvõimsusele, kvaliteedikontrollile, tehnilisele toele ja kogemustele. Tarnija peab suutma pooljuhtgraanuleid toota ja mooduleid kokku panna vastavalt nõutavatele spetsifikatsioonidele. Selleks on vaja spetsiaalseid seadmeid graanulite kuubikuteks lõikamiseks, jootmiseks ja testimiseks. Tarnijal peab olema kvaliteedikontrollisüsteem, mis tagab ühtlase jõudluse ja töökindluse. See hõlmab ΔTmax, Qmax ja lekketiheduse testimist. Tarnijal peab olema tehniline tugi mooduli valimisel ja soojussüsteemi projekteerimisel. Allolev tabel võtab kokku hindamiskriteeriumid.
| Hindamiskriteerium | Mida otsida | Miks see on oluline |
| Tootmisvõime | Pelletitootmine, moodulite komplekteerimisseadmed | Tagab toote kvaliteedi ja järjepidevuse |
| Kvaliteedikontroll | ISO 9001, testimise protokollid | Tagab ühtlase jõudluse |
| Tehniline tugi | Soojustehnika, projekteerimisabi | Aitab valida õige mooduli |
| Kogemused | Rekord termoelektritööstuses | Näitab võimekust ja usaldusväärsust |
| Kohandamine | Võimalus kujundada kohandatud mooduleid | Vastab konkreetsetele rakendusnõuetele |
Meie X-Meritani tehas on termoelektrilisi jahuteid tootnud üle kümne aasta. Oleme investeerinud täiustatud pelletitootmise ja moodulite kokkupanemise seadmetesse. Meil on ISO 9001 sertifikaat ja säilitame üksikasjalikud andmed kõigi toimivustestide kohta. Meie tehniline meeskond on valmis abistama mooduli valimisel ja soojussüsteemi projekteerimisel. Kutsume teid üles hindama meid nende kriteeriumide alusel ja pidama meid oma termoelektriliste jahutite partneriks.

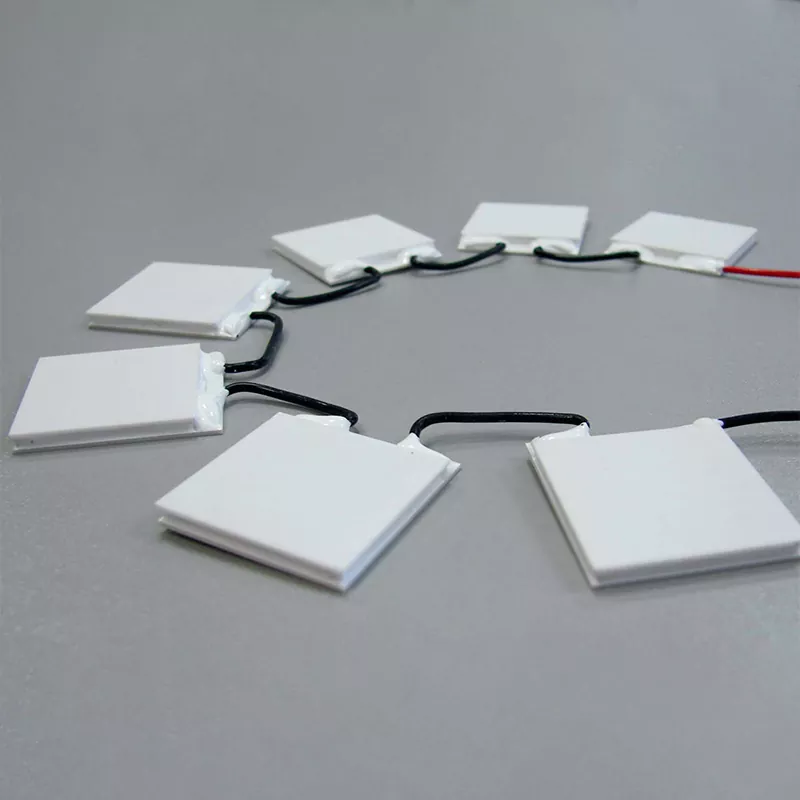

Järgmises tabelis on toodud meie termoelektriliste jahutite peamised tooteparameetrid. Need moodulid on mõeldud paljude rakenduste jaoks alates meditsiiniseadmetest kuni olmeelektroonikani. Meie tehas võib toota ka kohandatud mooduleid, mis vastavad konkreetsetele nõuetele.
| Parameeter | Spetsifikatsioonivahemik | Märkmed |
| ΔTmax | 60°C - 75°C | Oleneb mooduli hindest |
| Qmax | 10 W - 200 W | ΔT = 0 juures |
| Maksimaalne | 2 A–15 A | Maksimaalne töövool |
| Vmax | 3 V - 30 V | Maksimaalne tööpinge |
| Mooduli suurus | 10 x 10 mm kuni 62 x 62 mm | Saadaval kohandatud suurused |
| Etappide arv | 1-5 | Mitmeastmeline suurema ΔT jaoks |
| Keraamiline substraat | Alumiiniumoksiid, alumiiniumnitriid | AlN suurema soojusjuhtivuse saavutamiseks |
| Joote | Sn-Sb, Sn-Bi, Au-Sn | Valitud temperatuurivahemiku jaoks |
| Töötemperatuur | -50°C kuni +150°C | Oleneb joodist ja materjalidest |
| Eeldatav eluiga | 100 000+ tundi | Nõuetekohase soojusjuhtimisega |
Meie tehases valmistame termoelektrilisi jahuteid, et need vastaksid nendele spetsifikatsioonidele ja muule. Saame kohandada ΔTmax, Qmax, suurust ja etappide arvu vastavalt teie konkreetsele rakendusele. Meie kvaliteedikontrollisüsteem hõlmab iga mooduli jõudluse ja töökindluse testimist. Meie eesmärk on pakkuda oma klientidele kvaliteetseid termoelektrilisi jahuteid, mis vastavad nende soojusjuhtimise vajadustele.
1. küsimus: milline on termoelektrilise jahuti tüüpiline kasutegur võrreldes kompressoripõhise süsteemiga?
Vastus: Termoelektrilise jahuti jõudluskoefitsient (COP) on tavaliselt 0,5 kuni 1,5, samas kui kompressoril põhineva süsteemi COP on tavaliselt 2 kuni 4. See tähendab, et termoelektrilised jahutid on vähem tõhusad ja tarbivad sama jahutuse jaoks rohkem energiat. Kuid nende kompaktne suurus, liikuvate osade puudumine ja täpne temperatuuri reguleerimine muudavad need eelistatud valikuks paljudes rakendustes, kus tõhusus on nende muude tegurite kõrval teisejärguline.
2. küsimus: kas termoelektrilist jahutit saab kasutada nii jahutamiseks kui ka kütmiseks?
Vastus: Jah, termoelektrilist jahutit saab kasutada nii jahutamiseks kui kütmiseks. Alalisvoolu suuna muutmisel vahetatakse kuum ja külm pool. See muudab termoelektrilised jahutid ideaalseks rakenduste jaoks, mis nõuavad nii jahutamist kui ka soojendamist, nagu autoistmed, veinijahutid ja meditsiiniseadmed. Lülitumine toimub hetkega ega vaja lisakomponente.
3. küsimus: milline on maksimaalne temperatuuride erinevus, mida termoelektriline jahuti suudab saavutada?
Vastus: Üheastmelise termoelektrilise jahuti maksimaalne temperatuuride erinevus (ΔTmax) on tavaliselt 60 °C kuni 75 °C. Suuremate temperatuuride erinevuste korral kasutatakse mitmeastmelisi mooduleid. Mitmeastmeline moodul võib saavutada ΔTmax 100 °C või rohkem. Rakenduses saavutatav tegelik temperatuuride erinevus sõltub soojuskoormusest ja jahutusradiaatori efektiivsusest kuumal poolel.
4. küsimus: kui kaua termoelektrilised jahutid kestavad?
Vastus: Termoelektriliste jahutite eeldatav eluiga on pikk, tavaliselt 100 000 kuni 200 000 tundi, kuna neil pole liikuvaid osi. Eluiga on piiratud jooteühenduste ja pooljuhtmaterjalide lagunemise tõttu. Nõuetekohase soojusjuhtimise ja töötingimuste korral võib termoelektriline jahuti kesta palju aastaid. Meie tehas testib meie mooduleid, et tagada nende vastavus meie eeldatava eluea spetsifikatsioonidele.
5. küsimus: Mis vahe on üheastmelise ja mitmeastmelise termoelektrilise jahuti vahel?

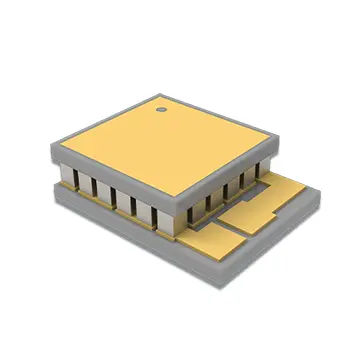

Vastus: Üheastmelisel termoelektrilisel jahutil on üks pooljuhtgraanulite kiht ja see võib saavutada ΔTmax 60 °C kuni 75 °C. Mitmeastmelisel termoelektrilisel jahutil on mitu kihti, mis on virnastatud üksteise peale, kusjuures iga kiht aitab kaasa üldisele temperatuurierinevusele. Mitmeastmelised moodulid võivad saavutada ΔTmax 100 °C või rohkem, kuid neil on väiksem jahutusvõimsus (Qmax) ja need on kallimad. Neid kasutatakse rakendustes, mis nõuavad väga madalaid temperatuure, nagu infrapunadetektorid ja CCD-andurid.
Peltieri efekt on nähtus, mis eristab termoelektrilisi jahuteid tavalistest jahutusseadmetest. See võimaldab tahkissoojuspumpamist ilma liikuvate osade, külmutusagensi ja vibratsioonita. See muudab termoelektrilised jahutid ideaalseks rakenduste jaoks, mis nõuavad kompaktset suurust, täpset temperatuuri reguleerimist ning võimalust vahetada jahutuse ja kütte vahel. Kuigi need on vähem tõhusad kui kompressoripõhised süsteemid, muudavad nende ainulaadsed eelised neist ainsaks elujõuliseks valikuks paljude nõudlike rakenduste jaoks. Meie Fuzhou X-Meritan Technology Co., Ltd. tehasel on teadmised ja seadmed kvaliteetsete termoelektriliste jahutite tootmiseks, mis vastavad kõige nõudlikumatele nõuetele. Kasutame kvaliteetseid pooljuhtmaterjale, täpseid monteerimisprotsesse ja ranget testimist, et tagada meie moodulite usaldusväärne jõudlus ja pikk kasutusiga.
Olenemata sellest, kas projekteerite meditsiiniseadmeid, lasersüsteeme, autokomponente või olmeelektroonikat, kutsume teid meiega ühendust võtma, et arutada oma termoelektrilise jahuti nõudeid. Pakume näidiseid, tehnilisi andmeid ja kohandatud lahendusi. Meie pühendumus kvaliteedile ja klientide rahulolu on teinud meist usaldusväärse partneri ettevõtetele üle kogu maailma.
Võtke juba täna ühendust ettevõttega Fuzhou X-Meritan Technology Co., Ltdet arutada oma termoelektrilise jahuti nõudeid ja uurida, kuidas Peltieri efekt suudab lahendada teie soojusjuhtimise probleeme.
