Autonoomse sõiduki või teeäärse anduri LiDAR-süsteem peab toimima usaldusväärselt temperatuurivahemikus -40 °C talvel kuni +85 °C otsese suvepäikese käes. Korpuse sees on laserdioodid, fotodetektorid ja optilised komponendid temperatuuri suhtes tundlikud. Vaid mõnekraadine nihe võib muuta laseri emissiooni lainepikkust, vähendada detektori signaali-müra suhet ja moonutada optilist joondamist. Tulemuseks on vahemiku täpsuse ja punktipilve kvaliteedi halvenemine. Soojusjuhtimise komponente täpsustava hankeinseneri jaoks ei ole küsimus selles, kas temperatuuri reguleerimine on vajalik, vaid milline tehnoloogia suudab seda LiDAR-süsteemi suuruse, võimsuse ja töökindluse piirangute piires pakkuda.Termoelektrilised jahutidon kujunenud paljude nende väljakutsete jaoks eelistatud lahenduseks.
See juhend on kirjutatud ostjatele ja projekteerimisinseneridele, kes peavad mõistma, kuidas termoelektrilised jahutid lahendavad temperatuuri reguleerimise väljakutseid LiDAR-süsteemides. Käsitleme LiDARi konkreetseid termilisi väljakutseid, termoelektriliste jahutite tööpõhimõtet, peamisi hinnatavaid spetsifikatsioone, integratsioonikaalutlusi ja tarnija valiku kriteeriume. Samuti anname üksikasjalikud tooteparameetrid meie tehasest aadressilFuzhou X-Meritan Technology Co., Ltd.Olenemata sellest, kas töötate välja LiDAR-süsteemi auto-, tööstus- või kaardistamisrakenduste jaoks, aitab see juhend teil valida oma soojusjuhtimise nõuetele vastava termoelektrilise jahuti.
LiDAR-süsteemid kujutavad endast ainulaadset termiliste väljakutsete kogumit, mis erinevad teiste elektrooniliste süsteemide omadest. Esimene väljakutse on laserdioodi tundlikkus. Laserdioodi emissiooni lainepikkus muutub temperatuuriga ligikaudu 0,3 nm/°C. Kitsasriba optilisi filtreid või lainepikkustundlikku tuvastamist kasutava LiDAR-süsteemi puhul võib see triiv põhjustada laseri lainepikkuse ja filtri pääsuriba mittevastavust, vähendades signaali tugevust ja tuvastusvahemikku. Teine väljakutse on fotodetektori termiline müra. Tumevool ja detektori müraekvivalendi võimsus suurenevad temperatuuri tõustes, halvendades signaali-müra suhet ja kauguse mõõtmise täpsust. Kolmas väljakutse on optilise pingi soojuspaisumine. Optilised komponendid on paigaldatud ühisele pingile ja kui pink laieneb või tõmbub kokku temperatuuriga, võib laseri, detektori ja skaneeriva optika joondus nihkuda, põhjustades osutusvigu. Allolevas tabelis on need väljakutsed ja nende mõjud kokku võetud.
| Väljakutse | Allikas | Mõju LiDAR-i jõudlusele |
| Laseri lainepikkuse triiv | Laserdioodi temperatuuritegur | Vähendatud signaali tugevus, leviulatuse kaotus |
| Anduri müra suurenemine | Termiline müra fotodetektoris | Madalam SNR, vähenenud täpsus |
| Optilise pingi laiendus | Kinnitusmaterjalide soojuspaisumine | Vale joondamine, osutusvead |
| Äärmuslikud ümbritseva õhu temperatuurid | Töökeskkond | Süsteemi rike või halvenenud jõudlus |
| Soojuse hajumise tihedus | Kompaktne korpus | Lokaliseeritud kuumad kohad, termilised gradiendid |
Meie tehas Fuzhou X-Meritan Technology Co., Ltd. toodab termoelektrilisi jahuteid, mis on spetsiaalselt loodud nende probleemide lahendamiseks. Mõistame LiDAR-süsteemide termilisi nõudeid ja teeme oma klientidega koostööd, et valida nende konkreetse laservõimsuse, detektori tüübi ja keskkonnatingimuste jaoks õige jahuti.

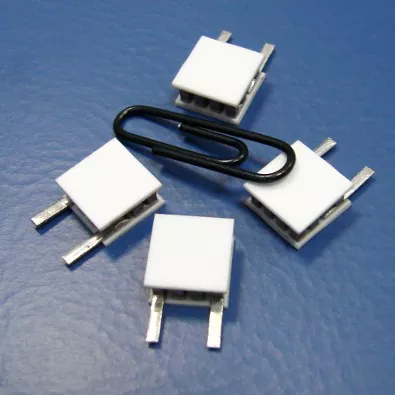

Thermoelectric Cooler on pooljuhtsoojuspump, mis kasutab Peltieri efekti soojuse ülekandmiseks seadme ühelt küljelt teisele, kui rakendatakse alalisvoolu. Seade koosneb kahe keraamilise substraadi vahele asetatud pooljuhtgraanulite massiivist, tavaliselt vismuttelluriidist. Voolu voolamisel muutub üks pool külmaks (külm pool) ja teine kuumaks (kuum pool). Soojus neeldub külmal poolel ja eraldub kuumal poolel, kus soojusradiaator selle hajutab. Voolu ümberpööramine muudab soojusülekande suuna, võimaldades sama seadet kasutada nii jahutamiseks kui ka kütmiseks. See kahesuunaline juhtimine on LiDAR-süsteemide peamine eelis, mis peab töötama nii kuumas kui ka külmas keskkonnas. Allolevas tabelis võrreldakse termoelektrilisi jahuteid teiste jahutustehnoloogiatega.
| Tehnoloogia | Jahutus/küte | Suurus | Täpsus | Töökindlus | Müra/vibratsioon |
| Termoelektriline jahuti | Mõlemad | Kompaktne | Kõrge (+/- 0,1 °C) | Kõrge (tahke olek) | Mitte ühtegi |
| Kompressoripõhine | Mõlemad | Suur | Mõõdukas | Mõõdukas (liikuvad osad) | Kõrge |
| Fännipõhine | Ainult jahutamine | Mõõdukas | Madal | Mõõdukas (laagrite kulumine) | Mõõdukas |
| Soojustoru | Ainult jahutamine | Kompaktne | Madal | Kõrge | Mitte ühtegi |

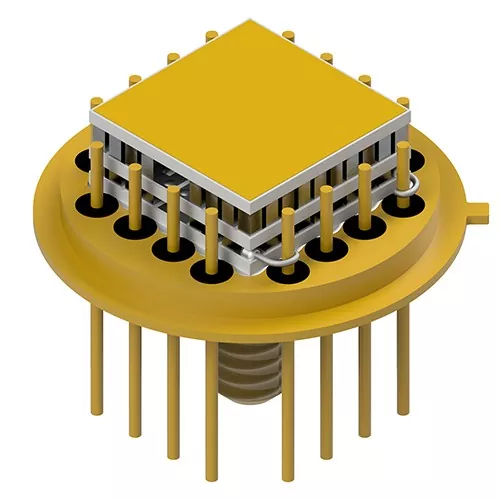

Meie tehases projekteerime oma termoelektrilised jahutid LiDAR-süsteemide nõudlikele nõuetele. Kasutame suure jõudlusega vismuttelluriidgraanuleid ja täiustatud keraamilisi substraate, et saavutada kõrge jahutusvõimsus kompaktse jalajäljega. Meie jahutid on saadaval integreeritud temperatuuriandurite ja juhtelektroonikaga, mis võimaldavad laserdioodi ja detektori temperatuuri täpset stabiliseerimist.
LiDAR-süsteemi jaoks termoelektrilise jahuti valimisel peaksid ostjad hindama mitmeid olulisi spetsifikatsioone. Jahutusvõimsus (Qc) määrab, kui palju soojust suudab jahuti antud temperatuuride erinevuse juures eemaldada. LiDAR-i rakenduste puhul peab jahutusvõimsus olema piisav laserdioodi, detektori ja muude soojust tekitavate komponentide soojuskoormuse käsitlemiseks. Maksimaalne temperatuuride erinevus (ΔTmax) määrab maksimaalse temperatuurierinevuse, mida jahuti suudab külma ja kuuma poole vahel saavutada. Voolu ja pinge nimiväärtused määravad toiteallika nõuded. Jalajälg ja paksus määravad integratsioonipiirangud. Toimivustegur (COP) määrab jahuti efektiivsuse. Allolev tabel võtab need spetsifikatsioonid kokku.
| Spetsifikatsioon | LiDAR-i tüüpiline vahemik | Tähtsus |
| Jahutusvõimsus (Qc) | 5 W - 50 W | Peab ületama kogu soojuskoormust |
| Maksimaalne temperatuuride vahe (ΔTmax) | 65-75 °C | Määrab jahutusvõime |
| Praegune (Imax) | 2 A–8 A | Määrab toiteallika |
| Pinge (Vmax) | 5 V–24 V | Määrab toiteallika |
| Jalajälg | 10 x 10 mm kuni 40 x 40 mm | Määrab integratsiooni |
| Paksus | 2 mm - 6 mm | Määrab integratsiooni |
| Toimivuskoefitsient (COP) | 0,3 - 0,6 | Määrab energiatõhususe |
Meie tehas Fuzhou X-Meritan Technology Co., Ltd. pakub mitmesuguseid termoelektrilisi jahuteid, millel on erinev jahutusvõimsus, jalajälg ja pinge. Aitame oma klientidel valida nende konkreetsetele LiDAR-i soojusnõuetele vastava jahuti. Meie insenerimeeskond võib pakkuda ka termilise simulatsiooni ja projekteerimise tuge, et tagada jahuti õige integreerimine LiDAR-i korpusesse.
Termoelektrilise jahuti jõudlus LiDAR-süsteemis ei sõltu ainult jahutist endast, vaid ka sellest, kuidas see on integreeritud. Toimivust võivad mõjutada mitmed tegurid. Esimene on termiline liides jahuti ja laserdioodi või detektori vahel. Halb termiline liides, näiteks kuiv vuuk või ebatasane pind, võib suurendada soojustakistust ja vähendada jahutuse efektiivsust. Teine on jahutusradiaatori disain. Jahuti kuum pool peab suutma soojust ümbritsevasse keskkonda hajutada. Kui jahutusradiaator on alamõõduline või õhuvool ebapiisav, tõuseb kuuma poole temperatuur, mis vähendab jahutusvõimsust ja võib jahuti ülekuumenemist. Kolmas on külma külje soojusisolatsioon. Külm pool peab olema ümbritsevast keskkonnast isoleeritud, et vältida soojuse lekkimist, mis vähendaks jahutuse efektiivsust. Allolev tabel võtab need integratsioonitegurid kokku.
| Integratsioonitegur | Mõju jõudlusele | Leevendus |
| Soojusliidese materjal | Kehv liides suurendab soojustakistust | Kasutage suure juhtivusega termomääret või padju |
| Jahutusradiaatori disain | Ebapiisav jahutusradiaator vähendab jahutusvõimsust | Suurus jahutusradiaator maksimaalse soojuskoormuse jaoks |
| Õhuvool | Halb õhuvool tõstab kuuma poole temperatuuri | Tagada piisav ventilatsioon või sundõhk |
| Külma külje isolatsioon | Soojuse leke vähendab jahutuse efektiivsust | Kasutage külma külje ümber isolatsiooni |
| Kondensatsioon | Külmadele pindadele võib tekkida niiskus | Kasutage suletud korpust või kuivatusainet |
Meie tehases pakume tehnilist tuge, et aidata klientidel termoelektrilise jahuti integreerida oma LiDAR-süsteemi. Saame soovitada termilise liidese materjale, jahutusradiaatori konstruktsioone ja tihendusmeetodeid, mis tagavad optimaalse jõudluse. Meie eesmärk on aidata oma klientidel saavutada temperatuuri stabiilsus, mida nende LiDAR-süsteem nõuab.
LiDAR-i rakenduste jaoks mõeldud termoelektriliste jahutite tarnija hindamine nõuab keskendumist termilise disaini võimekusele, tootmiskvaliteedile, testimisele ja rakenduste toele. Tarnijal peaks olema võimalus kavandada ja toota jahuteid vastavalt nõutavatele spetsifikatsioonidele, sealhulgas kohandatud jalajälgedele ja pingereaktsioonidele. Tootmiskvaliteet peaks olema ühtlane, pelletite paigutuse ja keraamilise tasasuse osas peavad olema ranged tolerantsid. Tarnija peaks kontrollima iga jahutit jahutusvõimsuse, ΔTmax ja lekkevoolu suhtes. Ja tarnija peaks pakkuma rakendustuge, sealhulgas termosimulatsiooni ja integreerimisjuhiseid. Allolev tabel võtab need hindamiskriteeriumid kokku.
| Hindamiskriteerium | Mida otsida | Miks see on oluline |
| Soojuskujunduse võime | Kohandatud disain, soojussimulatsioon | Tagab rakenduse optimaalse jõudluse |
| Tootmiskvaliteet | Täpne graanulite paigutus, keraamiline tasapind | Tagab ühtlase jõudluse ja töökindluse |
| Testimine | Jahutusvõimsus, ΔTmax, lekkevool | Tagab, et jahuti vastab spetsifikatsioonidele |
| Rakenduste tugi | Integreerimisjuhised, termiline simulatsioon | Aitab saavutada süsteemi optimaalset jõudlust |
Meie X-Meritani tehas on termoelektrilisi jahuteid tootnud üle kümne aasta. Meil on laialdased kogemused termilise projekteerimise ja tootmise alal. Testime iga jahutit enne saatmist ja pakume oma klientidele tehnilist tuge. Kutsume teid üles hindama meid nende kriteeriumide alusel ja pidama meid oma partneriks LiDAR termoelektriliste jahutite osas.

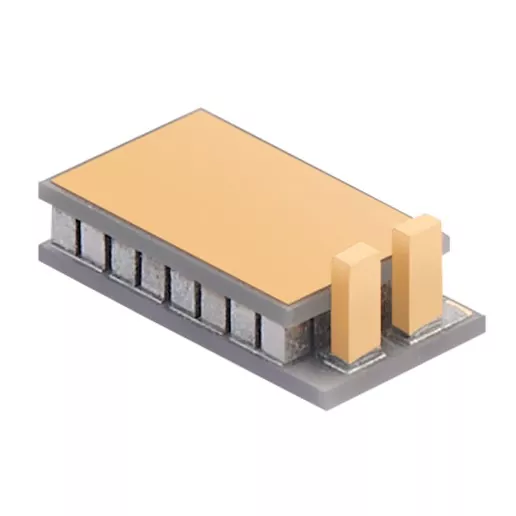

Järgmises tabelis on toodud meie termoelektriliste jahutite peamised tooteparameetrid. Need jahutid on mõeldud LiDAR-süsteemide ja muude täppissoojusjuhtimise rakenduste jaoks. Meie tehas võib toota ka kohandatud jahuteid, mis vastavad konkreetsetele nõuetele.
| Parameeter | Spetsifikatsioonivahemik | Märkmed |
| Jahutusvõimsus (Qc) | 5 W - 50 W | Temperatuuril ΔT = 0 °C |
| Maksimaalne temperatuuride vahe (ΔTmax) | 65-75 °C | Kui Qc = 0 W |
| Praegune (Imax) | 2 A–8 A | Valitud toiteallikaks |
| Pinge (Vmax) | 5 V–24 V | Valitud toiteallikaks |
| Jalajälg | 10 x 10 mm kuni 40 x 40 mm | Saadaval kohandatud suurused |
| Paksus | 2 mm - 6 mm | Integreerimiseks valitud |
| Keraamiline materjal | Alumiiniumoksiid (Al2O3) | Standardne |
| Pelleti materjal | Vismuttelluriid (Bi2Te3) | Suure jõudlusega |
| Töötemperatuur | -40°C kuni +85°C | Valitud keskkonna jaoks |
| Integratsioonivalikud | Andur, juhtelektroonika | Saadaval kohandatud valikud |
| MOQ | 100 tükki | Suuremate tellimuste puhul läbiräägitav |
| Juhtimisaeg | 2-4 nädalat | Oleneb kogusest ja kohandamisest |
Meie tehases valmistame termoelektrilisi jahuteid, et need vastaksid nendele spetsifikatsioonidele ja muule. Saame kohandada jahutusvõimsust, jalajälge, pinget ja integreerimisvõimalusi vastavalt teie vajadustele. Meie kvaliteedikontrollisüsteem hõlmab tooraine kontrollimist, protsessisisest kontrolli ja lõppkontrolli enne saatmist. Meie eesmärk on pakkuda oma klientidele kvaliteetseid termoelektrilisi jahuteid, mis vastavad nende LiDAR soojusjuhtimise vajadustele.
1. küsimus: kas termoelektriline jahuti võib LiDAR-süsteemi nii jahutada kui ka soojendada?
Vastus: Jah, termoelektriline jahuti suudab nii jahutada kui soojendada. Alalisvoolu polaarsuse muutmisega muutub soojusülekande suund vastupidiseks. See võimaldab sama jahutiga soojendada laserdioodi külmas keskkonnas ja jahutada seda kuumas keskkonnas. See kahesuunaline võime on oluline LiDAR-süsteemide jaoks, mis peavad töötama laias temperatuurivahemikus. Ettevõttes Fuzhou X-Meritan Technology Co., Ltd. on meie jahutid mõeldud kahesuunaliseks tööks.
2. küsimus: kui palju energiat tarbib termoelektriline jahuti LiDAR-süsteemis?
Vastus: Energiatarve sõltub jahutusvõimsusest, temperatuuride erinevusest ja COP-st. LiDAR-i tüüpiline termoelektriline jahuti võib tarbida 5–20 vatti. COP on tavaliselt 0,3–0,6, mis tähendab, et iga eemaldatud soojusvati kohta tarbib jahuti 1,7–3,3 vatti elektrienergiat. Energiatarbimist tuleb arvesse võtta süsteemi üldises energiaeelarves.
3. küsimus: milline on tüüpiline termoelektrilise jahutiga saavutatav temperatuuristabiilsus?
Vastus: Korralikult kavandatud juhtimisahelaga suudab termoelektriline jahuti saavutada temperatuuri stabiilsuse +/- 0,1 °C või parema. Selline täpsus on oluline LiDAR-süsteemide jaoks, mis nõuavad stabiilset laserlainepikkust ja detektori jõudlust. Stabiilsus sõltub temperatuurianduri kvaliteedist, juhtelektroonikast ja süsteemi termilisest disainist.
4. küsimus: kas termoelektrilisi jahuteid saab kasutada autotööstuse LiDAR-süsteemides?
Vastus: Jah, termoelektrilisi jahuteid kasutatakse autotööstuse LiDAR-süsteemides. Need peavad vastama autode vibratsiooni-, põrutus- ja temperatuuritsüklite nõuetele. Meie tehases pakume jahuteid, mis on testitud vastavalt autotööstuse standarditele, sealhulgas vibratsiooni ja termošoki suhtes. Samuti saame pakkuda AEC-Q100 kvalifitseeritud juhtimiselektroonikat autotööstuse jaoks.
5. küsimus: kuidas valida oma LiDAR-süsteemi jaoks õige termoelektriline jahuti?
Vastus: Õige termoelektrilise jahuti valimiseks peate määrama kogu soojuskoormuse, vajaliku temperatuuri erinevuse, saadaoleva toiteallika ja integreerimise piirangud. Meie insenerimeeskond aitab teil need nõuded arvutada ja valida teie rakenduse jaoks optimaalse jahuti. Pakume ka soojussimulatsiooni tuge, et kontrollida disaini enne prototüüpimist.
LiDAR-süsteemid kujutavad endast olulisi temperatuuri reguleerimise väljakutseid, alates laseri lainepikkuse triivist ja detektori mürast kuni optiliste kõrvalekallete ja ümbritseva keskkonna äärmusteni. Termoelektrilised jahutid lahendavad need väljakutsed täpse, kahesuunalise, tahkis temperatuuri juhtimisega kompaktses ja usaldusväärses pakendis. Hankeinseneride ja projekteerimismeeskondade jaoks on õige lahenduse valimisel oluline mõista termilisi väljakutseid, jahuti spetsifikatsioone ja integratsioonikaalutlusi. Meie Fuzhou X-Meritan Technology Co., Ltd. tehasel on teadmised ja võime toota termoelektrilisi jahuteid, mis vastavad LiDAR-süsteemide nõudlikele nõuetele. Teeme tihedat koostööd oma klientidega, et valida õige jahuti ja tagada edukas integreerimine.
Olenemata sellest, kas arendate LiDAR-i autonoomsete sõidukite, tööstusautomaatika või kaardistamisrakenduste jaoks, kutsume teid meiega ühendust võtma, et arutada oma nõudeid. Pakume näidiseid, tehnilisi andmeid ja kohandatud lahendusi. Meie pühendumus kvaliteedile ja klientide rahulolu on teinud meist usaldusväärse partneri LiDAR-i süsteemiarendajatele kogu maailmas.
Võtke juba täna ühendust ettevõttega Fuzhou X-Meritan Technology Co., Ltdet arutada oma LiDAR termoelektrilise jahuti nõudeid ja uurida, kuidas meie tooted suudavad tagada teie süsteemile vajaliku termilise stabiilsuse.
