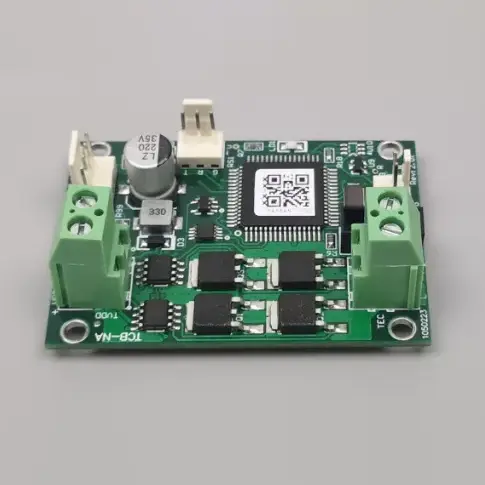

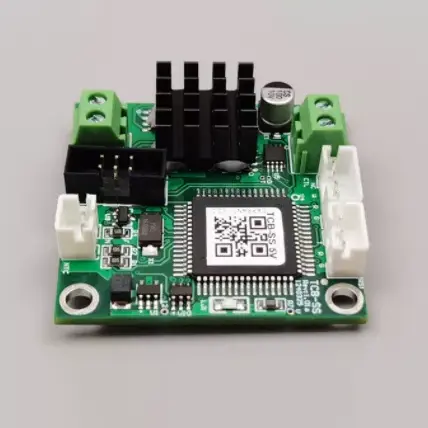

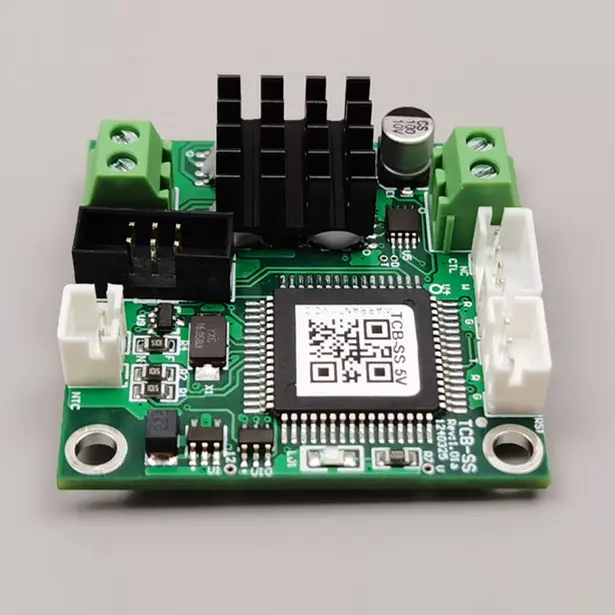

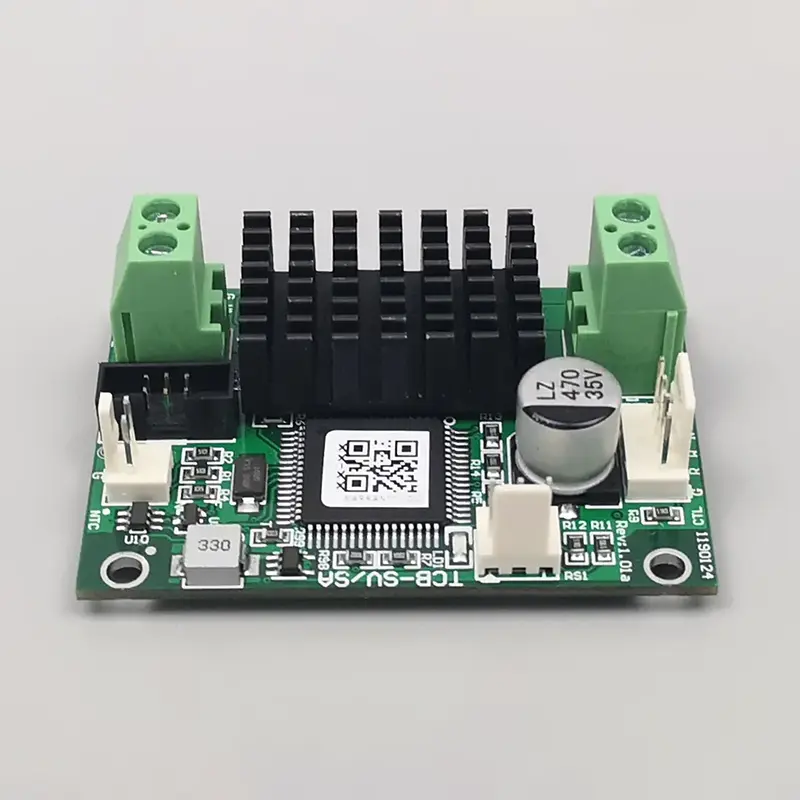

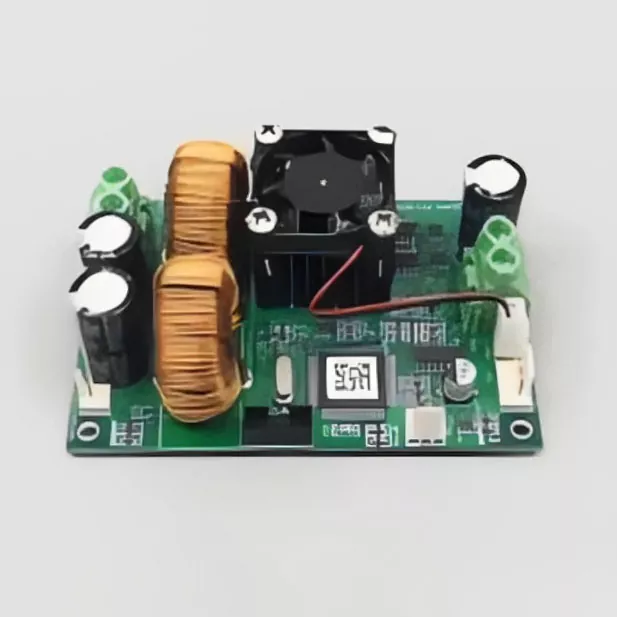

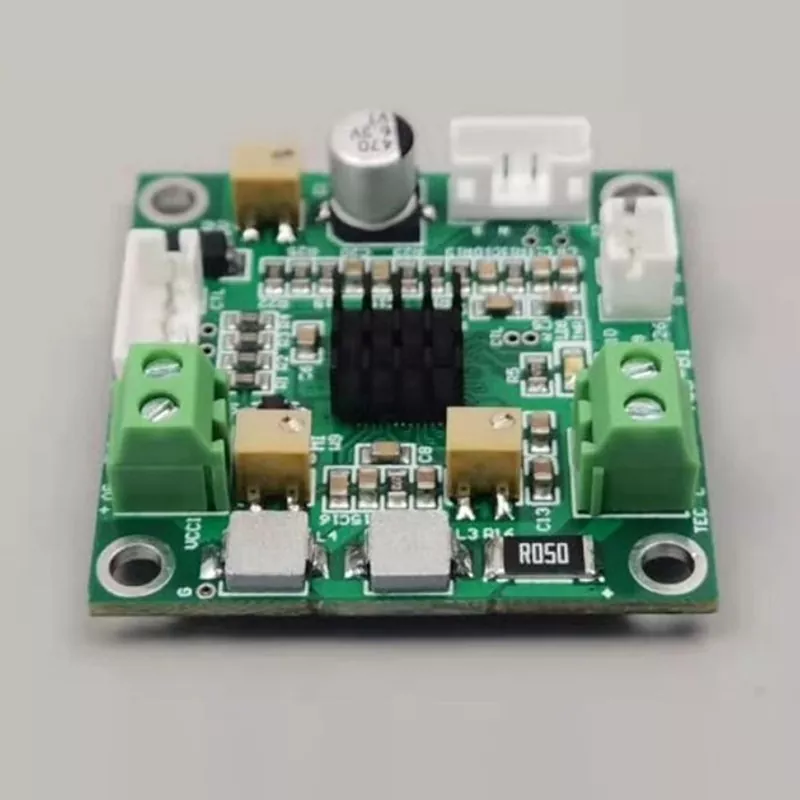

PID temperatuuri regulaator

X-Meritan toodab PID temperatuuriregulaatoreid, mida kasutatakse tööstuslikes kütte- ja jahutussüsteemides. Need seadmed loevad anduri temperatuurisignaali, võrdlevad seda seadeväärtusega ja reguleerivad väljundit, et hoida protsessi temperatuur stabiilsena. Levinud rakenduste hulka kuuluvad plasti ekstrusioon, pakkimismasinad, laboriahjud ja toiduainete töötlemisliinid.

Kontroller ei ole iseseisev kütteseade. See annab juhtsignaali, mis juhib releed, pooljuhtreleed (SSR) või analoogväljundit. Tegelikku kütmist või jahutamist teostavad välised elemendid, nagu kassettküttekehad, ribasoojendid või jahutusventiilid.

Kuidas PID-kontroll töötab

PID tähistab proportsionaalset, integraalset ja tuletist. Kontroller mõõdab pidevalt vahet seadeväärtuse ja tegeliku temperatuuri vahel. Seda erinevust nimetatakse veaks.

Proportsionaalne liige annab väljundi, mis on proportsionaalne praeguse veaga. Integraalliige kogub varasemad vead ja parandab püsiseisundi nihke. Tuletistermin reageerib muutuste kiirusele ja aitab vähendada ületamist.

Praktikas määrab kasutaja või kontrolleri automaatse häälestamise funktsioon kolm parameetrit: proportsionaalne riba, integraalaeg ja tuletusaeg. Õige häälestamine on hädavajalik. Halvasti häälestatud PID-ahel võngub või reageerib aeglaselt. ON-OFF juhtimine on lihtsam ja seda kasutatakse seal, kus protsess talub temperatuurikõikumisi.

Tehnilised parameetrid

Kõik spetsifikatsioonid kontrollitakse lõplikul testimisel. Igale seadmele saab lisada kalibreerimissertifikaadi.

Sisend- ja väljundvalikud

Kontroller peab sobima temperatuurianduri ja koormuse lülitusseadmega. Allolev tabel võtab kokku levinud kombinatsioonid.

Sisendtüübi ja anduri mittevastavus põhjustab valed näidud. Väljundi ja koormuse lülitusseadme mittevastavus põhjustab ebaõnnestunud juhtimissüsteemi või komponentide kahjustusi.

PID vs ON-OFF juhtimine

ON-OFF-juhtimine lülitab väljundi täielikult sisse, kui temperatuur langeb alla seadeväärtuse, ja täielikult välja, kui see tõuseb üle seadeväärtuse pluss hüstereesiriba. See meetod on lihtne ja töötab suure soojusmassiga süsteemides, kus temperatuurikõikumised on vastuvõetavad.

PID-juhtimine moduleerib väljundit pidevalt või kiirete katkestustena. See hoiab temperatuuri sättepunkti lähedal minimaalse võnkumisega. PID on vajalik protsesside jaoks, mis vajavad ranget temperatuuritaluvust, nagu laboriinkubaatorid, survevalupihustid ja laserdioodi temperatuuri juhtimine.

X-Meritani kontrollerite automaatse häälestamise funktsioon arvutab algsed PID parameetrid, sisestades kontrollitud häire ja mõõtes protsessi reaktsiooni. Pärast automaatset häälestamist on optimaalse jõudluse saavutamiseks sageli vaja käsitsi peenhäälestust.

Paigaldamise ja juhtmestikuga seotud kaalutlused

Vale juhtmestik on kõige levinum väljatõrgete põhjus. Paigaldamisel tuleks kontrollida järgmisi punkte:

Termopaari sisend: kasutage õiget termopaari pikendusjuhet. Ärge kasutage vasktraati. Polaarsus peab ühtima. Kontrollerisse sisseehitatud külmaühenduse kompenseerimine eeldab, et klemmiplokk on teadaoleval temperatuuril. Vältige kontrolleri asetamist kuuma õhu allikate lähedusse, mis põhjustavad terminali temperatuuri triivi.

RTD sisend: kasutage juhtmetakistuse tühistamiseks kolme- või neljajuhtmelist ühendust. Kahejuhtmeline ühendus põhjustab mõõtmisviga, eriti pikkade kaablite korral.

SSR-väljund: kontrolleri SSR-väljund on madalpinge alalisvooluimpulss. See peab olema ühendatud välise SSR-i juhtsisendiga. Ärge ühendage seda otse kütteelemendiga.

Relee väljund: Kasutage releekontaktide kaitsmiseks induktiivkoormuste eraldusahelat. Relee eluiga on ette nähtud teatud arvu toimingute jaoks antud vooluga. Sage suure vooluga lülitamine lühendab eluiga.

Toiteallikas: lai pingesisend sobib enamiku tööstuslike vooluvõrkudega. Kuid lähedalasuvate mootorite või kontaktorite pingetõus võib kontrollerit kahjustada. Kui elektriliin on mürarikas, kasutage liigpingekaitset või liinifiltrit.

Maandus: ühendage maandusklemm õige maandusega. See vähendab elektrilist müra ja suurendab ohutust.

Valikujuhend

PID temperatuuriregulaatori valimiseks vastake järgmistele küsimustele:

1. Millist tüüpi andurit kasutatakse?

Termopaarid katavad laia temperatuurivahemiku ja reageerivad kiiresti. RTD-d on madalamatel temperatuuridel täpsemad ja stabiilsemad, kuid aeglasemad. Analoogsisendeid kasutatakse siis, kui temperatuurisignaal tuleb saatjast.

2. Mis on vajalik temperatuurivahemik?

Kontrolleri vahemik peab katma eeldatava töövahemiku. Vajalikust laiema ulatusega kontrolleri kasutamine vähendab eraldusvõimet. Näiteks K termopaari kontroller, mille vahemik on 0–1370 °C, näitab eraldusvõimet 1 °C. Kontroller, mille vahemik on 0–400 °C, võib näidata 0,1 °C eraldusvõimet.

3. Mis on koormuse lülitusseade?

Kui kasutate SSR-i, valige SSR-draivi väljund. Kui kasutate mehaanilist kontaktorit, on relee väljund sobiv. Kui viimane juhtelement on proportsionaalne klapp või SCR-võimsuse kontroller, kasutage analoogväljundit.

4. Millist täpsust on vaja?

Kuvamise täpsuse spetsifikatsioon on ±0,5% FS või ±1 number. Temperatuurivahemikus 0–400 °C on see ±2 °C. Kui protsess nõuab ±0,5 °C reguleerimist, ei suuda kontroller üksi seda saavutada. Anduri täpsus, soojuskadu ja süsteemi häälestamine aitavad kaasa ka lõplikule juhtimise täpsusele.

5. Kas side või alarm on vajalik?

Häireväljundid on kasulikud ülekuumenemise kaitseks. RS485 Modbus võimaldab kontrollerit jälgida ja reguleerida PLC-st või arvutist. Need valikud lisavad kulusid, seega valige ainult see, mida rakendus nõuab.

Tüüpilised rakendused

Plastikust ja pakendamismasinad

PID-kontrollerid reguleerivad ekstrusioonitünnide, kuumatoru kollektorite ja kuumtihendusvarraste temperatuuri. Ühtlane temperatuur hoiab ära materjali lagunemise ja tagab tihendi kvaliteedi.

Laboratoorsed seadmed

Muhvelahjud, kuivatusahjud ja püsiva temperatuuriga vannid toetuvad korratavate tingimuste jaoks PID-regulaatoritele. Nende süsteemide aeglane termiline reaktsioon nõuab integraalliikme hoolikat häälestamist.

Toiduainete töötlemine

Kaubanduslikud ahjud, fritüürid ja pastörisaatorid kasutavad toiduohutuse ja kvaliteedistandardite täitmiseks PID-kontrollereid. Kontroller töötab sageli PT100 anduriga madala temperatuuri täpseks mõõtmiseks.

Pooljuhtide ja elektroonika tootmine

Jootmisjaamad, reflow-ahjud ja kuumtöötlusahjud vajavad tihedaid temperatuuriprofiile. PID-kontroller töötab SSR-väljunditega kiireks ümberlülitamiseks ja peenjuhtimiseks.

Korduma kippuvad küsimused

K: Mis vahe on PID ja ON-OFF juhtimisel praktikas?

V: SISSE-VÄLJAS juhtnupp lülitab väljundi täielikult sisse ja välja. Temperatuur kõigub seadeväärtuse ümber. PID-juhtimine reguleerib pidevalt väljundit, et hoida temperatuuri peaaegu konstantsena. Kasutage PID-d, kui protsess talub vaid väikest kõrvalekallet.

K: Mis on automaatne häälestus ja millal peaksin seda kasutama?

V: Automaatne häälestus on funktsioon, mis arvutab automaatselt PID parameetrid. See toimib, lülitades väljundi kontrollitult sisse ja välja ning mõõtes, kuidas süsteem reageerib. Käivitage automaathäälestus algseadistuse ajal või siis, kui soojuskoormus oluliselt muutub. Pärast automaatset häälestamist kontrollige jõudlust ja vajadusel reguleerige käsitsi.

K: Miks mu temperatuur ületab sättepunkti?

V: Ületamine tähendab tavaliselt, et proportsionaalne riba on liiga kitsas või integraalaeg liiga lühike. Kontroller rakendab liiga palju väljundit enne, kui temperatuur jõuab seadepunkti. Suurendage proportsionaalset riba või vähendage integraaltoimingut. Automaatne häälestus aitab leida lähtepunkti.

K: Kas ma saan kütmiseks ja jahutamiseks kasutada sama kontrollerit?

V: Mõned mudelid toetavad kahekordset kütte/jahutuse väljundit. Need annavad ühe väljundi kütmiseks ja teise jahutamiseks. See on kasulik süsteemide puhul, mis nõuavad mõlemat, näiteks õhkjahutusventilaatoritega plastekstruuderid. Kahe väljundi olemasolu kinnitamiseks kontrollige mudeli tehnilisi andmeid.

K: Kuidas ma tean, kas mu andur ühildub?

V: Kontrolleri sisendi tüüp peab vastama andurile. Termopaaride puhul peab tüübitäht (K, J, T jne) ühtima. RTD puhul peab takistuskõver (PT100 või PT1000) ühtima. Vale seadistuse kasutamine põhjustab valed temperatuurinäidud. Enamikul kontrolleritel on sisenditüübi valimiseks konfiguratsiooniparameeter.

K: Mis on PID-regulaatori eeldatav eluiga?

V: Nõuetekohase paigalduse ja jahutamise korral võib elektroonika töötada mitu aastat. Relee väljund on kõige levinum kuluv element. Relee kontaktide eluiga määrab tootja ja see sõltub lülitussagedusest ja voolust. SSR-väljunditel ei ole mehaanilist kulumist, kuid need võivad ülekuumenemise või ülepinge tõttu ebaõnnestuda.

K: Kas pakute häälestamiseks tehnilist tuge?

V: Jah. Meie insenerid saavad aidata esmase seadistamise ja konkreetsete rakenduste häälestamisel. Esitage oma soojussüsteemi üksikasjad, sealhulgas küttekeha võimsus, anduri tüüp ja koormuse omadused. Vastame ühe tööpäeva jooksul.
