TCB-NA temperatuurikontroller tavaliste jahutite jaoks

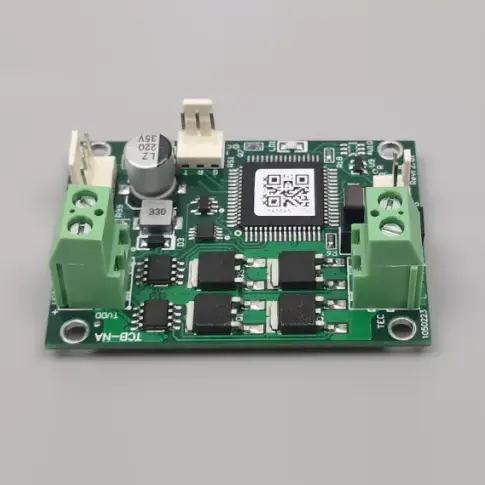

X-Meritan TCB-NA Temperature Controller for Standard Coolers on standardsete termoelektriliste jahutite (TEC) temperatuuri juhtimismoodul, mis toetab nii jahutamist kui ka kütmist. See tagab temperatuuri reguleerimise täpsuse ±0,1 °C, TEC voolu 0–10A ja reguleerimisvahemikku -20 °C kuni +100 °C.

Standardse ASCII jadaliidese, 10K NTC temperatuurianduri ja kompaktse 60 × 42 × 26,5 mm struktuuriga TCB-NA on mõeldud lihtsaks integreerimiseks tööstuslikesse ja kaubanduslikesse soojusjuhtimissüsteemidesse.

Tehnilised andmed

NTC B väärtust saab kohandada. Erinev B väärtus mõjutab absoluutse temperatuuri mõõtmist, kuid ei muuda põhijuhtimise täpsust.

Control Functions

Küte ja jahutus

Kontroller mõõdab temperatuuri läbi NTC anduri ja reguleerib TEC suunda vastavalt seadeväärtusele. See võimaldab samal moodulil pakkuda nii kütet kui ka jahutust ilma eraldi juhtimisriistvarata.

ON/OFF määrus

ON/OFF juhtimismeetod on mõeldud stabiilseks temperatuuri säilitamiseks standardsetes TEC-rakendustes, sealhulgas laserdioodides ja laboriseadmetes.

Jadaliides

Temperatuuri seadistusi ja reaalajas jälgimist saab hallata ASCII jadaprotokolli kaudu. Seadistamise ja testimise ajal saab kasutada tavalisi jadatööriistu, nagu Windows HyperTerminal.

Spetsiaalsed häire- ja valmissignaalid annavad tööoleku tagasisidet, samas kui TEC-i väljalülitussisend võimaldab hostsüsteemil TEC-i töö vajaduse korral keelata.

Võimsuse sobitamine

TEC pinge

Pinge sobitamine on kriitiline, kuna standardjahutite TCB-NA temperatuurikontroller ei paku sisemist väljundpinge piiramist. Toitepinge ei tohi ületada ühendatud TEC nimipinget.

Näiteks 12 V TEC kasutamisel tuleks süsteemi toiteallikas valida vastavalt.

Power Ripple

Kontrolleri lülitusoperatsioon võib suurendada ühendatud lülitustoiteallika pulsatsiooni. Kui süsteem sisaldab muid elektrimüra või EMI suhtes tundlikke plaate, võib eelistada kontrolleri jaoks eraldi toiteallikat.

Temperatuuri jõudlus

Anduri vahemik

Ühendatud 10K NTC toetab määratud mõõtmisvahemikku -30°C kuni +147°C, samas kui aktiivne temperatuurireguleerimine on määratud vahemikus -20°C kuni +100°C.

Täpsus

Määratud temperatuuri reguleerimise täpsus ja seatud temperatuuri täpsus on mõlemad ±0,1 °C. Süsteemi tegelikku jõudlust võivad mõjutada ka NTC tolerants, andurite paigutus, termiline kontakt, TEC omadused, soojuse hajumine ja ümbritsevad tingimused.

Rakenduste puhul, mis nõuavad ranget temperatuuri stabiilsust, tuleks testida lõpliku TEC-i, anduri, koormuse ja mehaanilise struktuuriga.

Kasutusalad

Laserdioodid

Kontroller suudab säilitada laserdioodisüsteemide jaoks stabiilse soojuskeskkonna, kus temperatuur mõjutab otseselt töövõimet.

Laboratoorsed seadmed

See sobib laboriinstrumentidele, mis nõuavad standardset termoelektrilist kuumutamist ja jahutamist stabiilse temperatuuriregulatsiooniga.

Tööstussüsteemid

Tööstusseadmed saavad moodulit kasutada üldotstarbeliseks TEC-juhtimiseks, kus on oluline kompaktne paigaldus, jadaside ja kulutõhusus.

Nutikad seadmed

Kuludele orienteeritud arhitektuur muudab kontrolleri sobivaks nutikate seadmete tootmiseks ja muudeks mahurakendusteks, mis nõuavad standardset temperatuuri reguleerimist.

TCB-NA või TCB-NE?

TCB-NA sobib siis, kui projekt seab esikohale standardse temperatuurikontrolli ja kulutõhususe. Rakenduste jaoks, mis nõuavad täiustatud energiahaldust või kõrgema taseme temperatuuri reguleerimise funktsioone, võib TCB-NE seeria olla sobivam.

Valik peaks põhinema TEC-pingel, voolutugevusel, sihttemperatuuril, juhtimisnõuetel, efektiivsusel ja süsteemi arhitektuuril.

Hankenõuded

Enne tellimist peaksid ostjad kinnitama TEC nimipinge, maksimaalse voolu, toitepinge, sihttemperatuuri, nõutava täpsuse, NTC spetsifikatsiooni, sidenõuded ja töökeskkonna.

X-Meritanil on Hiinas oma tehas, mis hõlmab PCB-de kokkupanekut ja lõplikku kalibreerimist. Selle insenerimeeskond suudab pakkuda tehnilist tuge TEC-i pinge sobitamiseks, toite pulsatsiooni haldamiseks ja konfiguratsiooninõueteks. Standardkomponentide laovaru ja ülemere logistika toetavad OEM-i ja mahuhanget.

Paigaldamise märkused

Toiteallikas peab ühilduma TEC reitinguga. TEC-pinge ületamine võib põhjustada komponentide ülekoormust, kuna standardjahutite TCB-NA temperatuurikontrolleril puudub sisemine väljundpinge piirang.

Voolu 0–10A spetsifikatsiooni tuleks hinnata koos TEC-i, juhtmestiku, pistikute ja toiteallikaga. Kogu termoelektrilise süsteemi jaoks on vajalik ka korralik soojuse hajutamine.

Kui ühendate sama lülitustoiteallikaga muud tundlikku elektroonikat, kontrollige enne süsteemi lõplikku integreerimist pulsatsiooni ja EMI jõudlust.

Korduma kippuvad küsimused

Millist TEC pinget TCB-NA toetab?

Kontroller toetab TEC pingeid 5V kuni 27V. TEC-pinge peab olema plaadi toitepingega võrdne või sellest kõrgem. Kuna TCB-NA-l puudub sisemine väljundpinge piiramine, ei tohi toiteallikas ületada TEC-i nimipinget.

Mis on maksimaalne TEC-vool?

Standardjahutite TCB-NA temperatuurikontroller toetab TEC-voolu vahemikku 0–10 A. Tegelik töövool tuleks valida vastavalt TEC-väärtusele, soojuskoormusele, juhtmestikule, pistikutele ja toiteallika võimsusele.

Kas kontroller suudab pakkuda nii kütet kui ka jahutust?

Jah. Kahesuunaline juhtimisarhitektuur võimaldab TEC-l töötada nii kütte- kui ka jahutusrežiimis, võimaldades säilitada sihttemperatuuri muutuvates keskkonnatingimustes.

Millist temperatuuriandurit kontroller kasutab?

Standardkonfiguratsioonis kasutatakse 10K NTC-d, mille B vaikeväärtus on 3950. B väärtust saab kohandada vastavalt rakenduse nõuetele. Määratud mõõtmisvahemik on -30°C kuni +147°C, kontrollvahemikuga -20°C kuni +100°C.

Kuidas saab TCB-NA-d juhtida või jälgida?

Kontroller kasutab temperatuuri seadistamiseks ja reaalajas jälgimiseks standardset ASCII jadaliidest. Samuti pakub see häire- ja valmisolekusignaale ning TEC-i väljalülitussisendit hosti juhtimissüsteemiga integreerimiseks.
