Kohandatud termoelektrilise jahuti koostud: insenerijuhend täpseks temperatuuri reguleerimiseks

Mis on termoelektrilised jahutisõlmed ja kuidas need töötavad?

Termoelektriline jahuti on midagi enamat kui pooljuhtgraanulite kogum. See on terviklik soojusjuhtimise alamsüsteem, mis integreerib termoelektrilised materjalid, elektrilised ühendused, keraamilised aluspinnad, termilised liidesed ja sageli juhtelektroonika paketti, mis on mõeldud soojuse täpsuse liigutamiseks. Nende sõlmede toimimise ja nende komponentide koostoime mõistmine on oluline inseneride jaoks, kes määratlevad ruumipiirangutega, vibratsioonitundlikke või täppiskriitilistes seadmetes soojuslahendusi.

Peltieri efekt kokkupandavas vormis

Kui alalisvool voolab läbi kahest erinevast pooljuhtmaterjalist moodustatud ahela, neelab üks ristmik soojust, teine ​​aga vabastab selle. See pöörduv nähtus, mida tuntakse Peltieri efektina, moodustab iga termoelektrilise jahutussõlme tööpõhimõtte. Voolu suuna ümberpööramine vahetab sooja ja külma külje, võimaldades ühel komplektil pakkuda kas jahutust või kütet vastavalt juhtimisnõuetele.

Praktilises koosluses on kümned kuni sadu P-tüüpi ja N-tüüpi pooljuhtgraanuleid paigutatud elektriliselt järjestikku ja termiliselt paralleelselt. Graanulid asetatakse keraamiliste aluspindade vahele, mis juhivad soojust, tagades samal ajal elektriisolatsiooni. Metallijäljed ja jooteühendused ühendavad graanulid pidevaks ahelaks. Valmis koost võib olenevalt nõutavast jahutusvõimsusest olla nii mõne ruutmillimeetri või mitme ruutsentimeetri suurune.

Materjalist moodulist kokkupanekuni

Materjali, mooduli ja koostu eristamine on oluline. Termoelektrilised materjalid on toored pooljuhtühendid - ekstrudeeritud valuplokid, viilud või graanulid -, millel on Peltieri efekt. Moodul, mida sageli nimetatakse TEC-ks, koosneb nendest graanulitest, mis on kokku pandud elektriühendustega keraamiliste plaatide vahele. Koost lisab rakendusespetsiifilisi elemente: paigaldusriistvara, termilise liidese materjalid, jahutusradiaatorid, ventilaatorid, temperatuuriandurid, juhtelektroonika ning tihendus või kapseldamine, et kaitsta niiskuse ja saastumise eest.

See kihiline edenemine tähendab, et toimivus montaaži tasemel ei sõltu mitte ainult termoelektrilise materjali olemuslikest omadustest, vaid ka igast liidesest, ühenduskohast ja integreerimisel tehtud pakendiotsusest. Suurepärane materjal, mis on ühendatud halva termilise liidesega, on optimeeritud koostuga tagasihoidlikust materjalist halvem. Seetõttu saavad tarnijad, kes kontrollivad nii materjaliarendust kui ka kooste tootmist, hinnata jõudlust lõpprakenduse kontekstis, mitte eraldi.

Põhimaterjalisüsteemid kaasaegsete koostude taga

Vismuttelluriid (Bi₂Te₃) ja sellega seotud sulamid jäävad toatemperatuurilähedase termoelektrilise jahutamise domineerivaks materjalisüsteemiks. Selles perekonnas kasutatakse P-tüüpi elementide jaoks laialdaselt Bi2Te3-Sb2Te3 kompositsioone, samas kui Bi2Te3-Bi2Se3 kompositsioonid täidavad N-tüüpi rolle. Konkreetne koostis, dopingu tase ja töötlemisviis määravad elektrijuhtivuse, Seebecki koefitsiendi ja soojusjuhtivuse, mis lõpuks määravad koostu jõudlust.

Ekstrudeeritud materjalid ja kõrgsurve deformatsioon

Kõrgsurve plastilise deformatsiooniga ekstrusioon toodab tihedaid, tekstureeritud termoelektrilisi materjale, millel on parem teradevaheline side. See struktuur toetab järgnevaid lõikamis- ja harvendusoperatsioone, võimaldades töödelda elemente kuni 0,2 mm paksuseni sõltuvalt komponendi konstruktsioonist ja tootmistingimustest. Ekstrusiooniprotsess annab valuplokid läbimõõduga 25 mm, 30 mm või 35 mm ja pikkusega 120 mm või 240 mm, pakkudes paindlikkust erinevate viilutamis- ja töötlusnõuete jaoks.

Nende ekstrudeeritud materjalide elektrijuhtivus jääb tavaliselt vahemikku 870 kuni 1430 Ω⁻¹·cm⁻¹, mis on aken, mis mahutab mitmesuguseid mooduleid ja ajami elektroonikat. Materjali lõplik klass, elemendi geomeetria ja töötlemistingimused määratakse kindlaks vastavalt termoelektrilise jahuti konkreetsele konstruktsioonile ja selle kavandatud rakendusele, mitte ainult kataloogi spetsifikatsioonidega.

Õhukeste elementide võime

Võimalus toota õhukesi termoelektrilisi elemente mõjutab otseselt montaaži disaini. Õhemad elemendid vähendavad kogu mooduli soojustakistust, parandades reageerimiskiirust ja võimaldades kompaktsemaid vormitegureid. Kuid õhukesed elemendid seavad ka rangemad nõuded mehaanilisele käsitsemisele, jootmisele ja liidese stabiilsusele. Töötlemise ajal purunemisele ja pragunemisele vastupidav materjali struktuur on seetõttu hädavajalik usaldusväärsete õhukese elemendiga koostude saavutamiseks.

Olulised mehaanilised ja termilised omadused

Termoelektrilised materjalid peavad taluma mitte ainult elektrilisi ja termilisi koormusi, vaid ka kokkupanemise, paigaldamise ja termilise tsükli mehaanilisi pingeid. Survetugevus, nihketugevus, elastsusmoodul ja soojuspaisumiskäitumine mõjutavad kõik seda, kas moodul säilitab oma terviklikkuse tuhandete töötundide jooksul.

Tugevus- ja elastsusomadused

P- ja N-tüüpi materjalidel on erinevad mehaanilised omadused. Ekstrudeeritud Bi₂Te₃-Sb₂Te₃ süsteemides on P-tüüpi materjali survetugevus tavaliselt ligikaudu 54,0 MPa ja nihketugevus 16,0 MPa, samas kui N-tüüpi materjali survetugevus on 66,0 MPa ja nihketugevus 21,0 MPa. Youngi mooduli väärtused – 47,0 GPa P-tüüpi ja 42,0 GPa N-tüüpi puhul – näitavad jäikust, mis reguleerib pingejaotust paigaldamise ja soojuspaisumise ajal.

Mõlema tüübi Poissoni suhe on ligikaudu 0,30, mis tähendab, et aksiaalne kokkusurumine tekitab külgsuunalise laienemise prognoositava suhtega. See teave on kriitilise tähtsusega paigaldusrõhu arvutamisel, mida koost suudab vastu pidada ilma keraamilist aluspinda purustamata või pooljuhtgraanuleid pragunemata.

Soojuspaisumise koefitsient

Termoelektrilise materjali, jooteühenduste ja keraamiliste aluspindade vaheline soojuspaisumise ebakõla on pikaajalise lagunemise peamine põhjus. Soojuspaisumistegur (CTE) varieerub sõltuvalt temperatuurist ja suunast ekstrusioonitelje suhtes. Temperatuuril –25 °C paisub N-tüüpi materjal 10,2 × 10⁻⁶/K piki ekstrusioonisuunda ja 12,5 × 10⁻⁶/K üle selle, samas kui P-tüüpi materjal näitab vastavalt 10,6 × 10⁻⁶/K ja 10,8 × 10⁻⁶/K. +150°C juures suurenevad need väärtused 15,5 × 10⁻⁶/K ja 18,3 × 10⁻⁶/K N-tüübi puhul ning 15,8 × 10⁻⁶/K ja 19,9 × 10⁻⁶/K P-tüübi puhul.

Need väärtused annavad teavet jootesulamite valiku, ühilduvate liideste disaini ja antud koostu jaoks vastuvõetava termilise tsükli vahemiku kohta. CTE sobitamine kõigi virnas olevate materjalidega vähendab nihkepinget liigendites ja pikendab kasutusiga.

Rakendusdomeenid erinevates tööstusharudes

Kaasaegsete koostude kompaktne vormitegur ja tahkistöö on ajendanud kasutuselevõttu märkimisväärselt mitmekesistes tööstusharudes. Iga rakendus seab ainulaadsed piirangud suurusele, energiatarbimisele, temperatuurivahemikule ja keskkonnakaitsele, kuid kõik saavad kasu liikuvate osade puudumisest ja võimalusest elektrooniliselt kütte ja jahutuse vahel lülituda.

Fiiberoptiline side

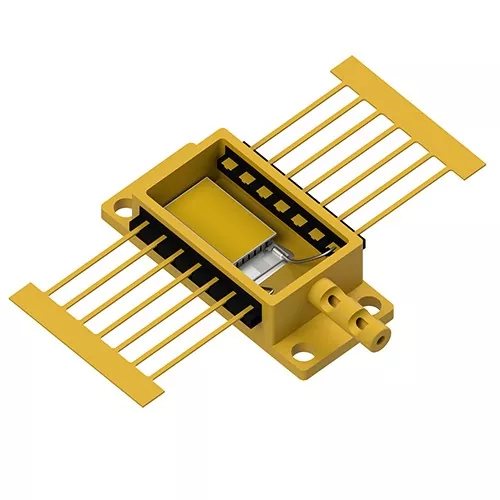

Optilised moodulid ja laserkomponendid on tundlikud temperatuurimuutuste suhtes, kuna emissiooni lainepikkus nihkub koos ristmiku temperatuuriga. Isegi murdosa triivist võib lükata laseri väljapoole selle määratud kanalit. Termoelektrilised sõlmed tagavad lokaliseeritud temperatuuri stabiliseerimise, mis säilitab lainepikkuse täpsuse ümbritseva keskkonna kõikumiste korral, toetades tihedat lainepikkusjaotusega multipleksimist ja kiiret optilist ülekannet.

Meditsiini- ja tööstusseadmed

Meditsiinidiagnostika instrumendid, analüütilised seadmed ja tööstuslike protsesside juhtimissüsteemid nõuavad sageli kompaktsetes seadmestruktuurides kontrollitud temperatuuritingimusi. Näiteks polümeraasi ahelreaktsiooni (PCR) termotsüklirid sõltuvad DNA amplifitseerimiseks kiirest ja täpsest temperatuuritsüklist. Tahkistermoelektriline tehnoloogia võimaldab kütte- ja jahutuskiirusi, mida mehaaniline külmutus ei suuda saavutada, säilitades samal ajal mitme süvendiga plaatide ühtluse.

Nutikas autoelektroonika

Autode elektroonikasüsteemid töötavad kompaktsetes ruumides ja muutuvates keskkonnatingimustes. LiDAR-i andurid, kaameramoodulid ja radarisüsteemid sisaldavad komponente, mille jõudlus sõltub temperatuurist. Termoelektrilisi kooste saab välja töötada valitud komponentide jaoks, kus on vaja lokaliseeritud soojusjuhtimist, stabiliseerides laserdioode ja pildisensoreid kapotialuse äärmuslike temperatuurikõikumiste eest, tekitamata seejuures optilist joondamist häirivat vibratsiooni.

Tarbeelektroonika

Kompaktsetes elektroonikaseadmetes on tavapäraste jahutuskonstruktsioonide jaoks sageli vähe ruumi. Termoelektriline tehnoloogia tagab lokaliseeritud temperatuurihalduse ilma mehaaniliste liikuvate osadeta, muutes selle sobivaks kaasaskantavate jahutusseadmete, suure jõudlusega andmetöötluskomponentide ja kantavate soojusreguleerimissüsteemide jaoks. Termoelektriliste sõlmede madal tööpinge võimaldab otsetoidet akudest või sõiduki elektrisüsteemidest.

Uurimis- ja laboriseadmed

Uurimisseadmetel on sageli rakendusespetsiifilised temperatuurinõuded, mida standardsed jahutuslahendused ei suuda täita. Termoelektrilisi konfiguratsioone saab kohandada vastavalt nõutavatele töötingimustele ja seadmete struktuurile, olenemata sellest, kas detektori massiivide jaoks on vaja jahutust, stabiilne temperatuuri reguleerimine optiliste katsete jaoks või kiire termiline tsükkel materjalide uurimisel.

Kohandatud koostude disainilahendused

Kui standardmoodulid ei vasta konkreetse soojusjuhtimisarhitektuuri nõuetele, muutuvad vajalikuks kohandatud koostud. Projekteerimisprotsess algab rakenduse nõuete põhjaliku ülevaatamisega ja kulgeb enne mahutootmist materjali valiku, komponentide projekteerimise, koostu konfiguratsiooni ja proovide hindamisega. Kohandatud koostu määramine nõuab selgeid vastuseid määratletud tehniliste küsimuste komplektile.

TEC valikuks vajalik teave

Joonis või füüsiline viide on väärtuslik ka siis, kui koost peab sobima olemasoleva seadmestruktuuriga. Uute projektide puhul vaadatakse tehnilised nõuded üle enne koostu konfiguratsiooni lõplikku vormistamist, tagades, et materjali valik, komponentide geomeetria ja soojusjuhtimise strateegia on kooskõlas kavandatud töötingimustega.

Arendusprotsessi voog

Kohandatud arendus järgib tavaliselt struktureeritud järjestust, mis liigub rakenduse ülevaatusest materjali valiku, komponentide disaini, koostu konfiguratsiooni, hindamise ja tootmiseni. See areng võimaldab tehnilisi riske tuvastada ja nendega tegeleda enne mahutootmise alustamist. Olemasolevate komponentide puhul saab reprodutseerimise või muutmise alusena kasutada joonist või füüsilist viidet. Uute disainilahenduste puhul kehtestab läbivaatamisprotsess nõuded, mis juhinduvad iga järgneva otsuse tegemisest.

Kui kaalutakseTermoelektriliste jahutite komplektidkohandatud rakenduse puhul peaksid insenerid hindama ka seda, kas on vaja alamkeskkonda. Temperatuurid alla 0 °C on saavutatavad, kui mooduli konfiguratsioon, termiline koormus, kuuma külje tingimused ja juhtimissüsteem sobivad vajalikule vahemikule. Kondensaadi juhtimine muutub nendes rakendustes kriitiliseks, nõudes isolatsiooni, tihendamist või äravoolu.

Kvaliteet, tootmine ja vastavus

Montaaži kvaliteet sõltub nii materjali konsistentsist kui ka protsessi juhtimisest jootmise, tagasivoolu, väljastamise, elektriühenduse, tihendamise ja kontrolli käigus. Defekt ükskõik millisel neist etappidest võib kahjustada soojuslikku jõudlust, elektrilist töökindlust või pikaajalist stabiilsust. Termoelektriliste sõlmede tootmisrajatised sisaldavad seetõttu tootmisjärjestuse iga etapi jaoks spetsiaalseid seadmeid.

Tootmisvõimalused

• Automatiseeritud jootmis- ja tagasivooluprotsessid ühtlase vuugikvaliteedi tagamiseks
• Termilise liidese ja tihendusmaterjalide täpne doseerimine
• Lõike- ja harvendusoperatsioonid õhukeste elementide konfiguratsioonide jaoks
• Tihendus- ja kõvendussüsteemid niiskuse kaitseks
• Elektriliste ühenduste trükkimine ja sellega seotud montaažitoimingud
• Kontrolli- ja katserajatised jõudluse kontrollimiseks enne saatmist

Standardid ja dokumentatsioon

ISO 9001:2015 järgivad kvaliteedijuhtimissüsteemid loovad raamistiku järjepidevaks tootmiseks ja pidevaks täiustamiseks. Kohaldatavate toodete ja konfiguratsioonide kohta on saadaval RoHS-i ja REACH-i vastavusteave koos konkreetsete dokumentidega, mis on kinnitatud vastavalt tarnitud materjalile või komplektile. Need standardid on eriti olulised meditsiini-, auto- ja tarbeelektroonikarakenduste puhul, kus regulatiivsed nõuded on ranged ja jälgitavus on oluline.

X-Meritantoetab termoelektriliste materjalide arendamist, komponentide kohandamist ja montaaži disaini optika-, meditsiini-, tööstus-, auto-, elektroonika- ja uurimisrakendustes. Integreeritud lähenemine võimaldab hinnata materjali toimivust seoses lõpliku rakendusega, toetades nii standardvarustust kui ka kohandatud lahendusi, mis põhinevad joonistel, prototüüpidel või rakenduse spetsifikatsioonidel.
