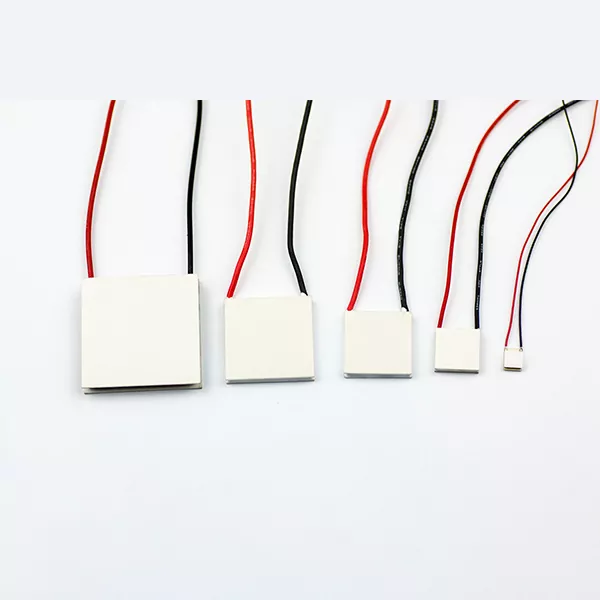

Üldised jada- või paralleelühendusega TE-jahutid erirakenduste jaoks

Kiudoptilise side, meditsiiniseadmete, autoelektroonika, laboriinstrumentide ja muude täppissüsteemide rakenduste puhul võib TEC-i konfiguratsiooni valik otseselt mõjutada jahutust ja süsteemi üldist tõhusust. X-Meritan toetab seeria-, paralleel- ja segaseeria-paralleelseid konfiguratsioone, samuti kohandatud lahendusi, mis on välja töötatud vastavalt kliendi joonistele, näidistele ja rakendustingimustele.

Paindlik konfiguratsioon kompleksseks soojusjuhtimiseks

Termoelektrilisel jahutussüsteemil ei ole alati ühemoodulilist lahendust. Kui vajalik jahutusvõimsus suureneb või saadaolev toiteallikas ja paigaldusruum muutuvad nõudlikumaks, võib tekkida vajadus mitme TE-jahuti koostööks.

Nende jahutite paigutus muutub süsteemi disaini oluliseks osaks.

Erirakenduste jaoks mõeldud jada- või paralleelühendusega X-Meritan General TE-jahuteid saab konfigureerida järjestikku või paralleelselt, võimaldades inseneridel valida sobiva paigutuse vastavalt nõutavale soojusülekande jõudlusele, voolutingimustele, rõhulangule ja süsteemi võimsusele. Keerulisemate nõuetega rakenduste puhul võib kaaluda ka segakonfiguratsiooni.

Selle asemel, et käsitleda TEC-moodulit isoleeritud komponendina, vaatab X-Meritan, kuidas jahuti töötab kogu soojusjuhtimissüsteemis.

Seeria või paralleel: milline konfiguratsioon on sobivam?

Erinevus järjestikuse ja paralleelse konfiguratsiooni vahel on peamiselt seotud sellega, kuidas jahutussüsteem voolu käsitleb ja soojuskoormust jaotab.

Seeria konfiguratsioon

Järjestikuse paigutuse korral läbib jahutuskeskkond TE jahuteid üksteise järel. See loob suhteliselt kontsentreeritud voolutee ja võib tagada suurema voolukiiruse läbi jahutuskanalite.

See konfiguratsioon võib olla kasulik, kui rakendusel on kontrollitud voolukiirus ja see nõuab tõhusat soojusülekannet kompaktses süsteemis. Pidev voolutee muudab ka voolujaotuse suhteliselt lihtsaks.

Kompromiss on rõhu langus. Kui järjest rohkem jahuteid ühendatakse, suureneb koguvoolutakistus. Suurt voolukiirust nõudvate süsteemide puhul võib see kaasa tuua suurema pumpamisvajaduse ja suurema energiatarbimise.

Paralleelne konfiguratsioon

Paralleelse paigutuse korral jagatakse vool mitme TE jahuti vahel, selle asemel, et läbida järjestikku iga jahuti.

This reduces the flow path of each branch and can help lower the overall pressure drop. See muudab paralleelse seadistamise eriti kasulikuks, kui süsteem vajab suuremat voolukiirust või kui oluline on pumpamisenergia vähendamine.

Peamine väljakutse on voolu jaotus. Kui harud ei ole korralikult projekteeritud, võivad erinevad jahutid saada erineva voolukiiruse, mis võib mõjutada soojusliku jõudluse järjepidevust.

Sel põhjusel ei tohiks seeria ja paralleelse vahel valikul põhineda ainult jahutusvõimsusel. Arvesse tuleb võtta ka hüdraulilisi tingimusi ja süsteemi täielikku konstruktsiooni.

Seeria vs paralleelse TE jahuti võrdlus

Rakendused

Fiiberoptilistes sideseadmetes saab erirakenduste jaoks mõeldud jada- või paralleelühendusega üldisi TE-jahuteid kasutada seal, kus temperatuuri stabiilsus on oluline optiliste komponentide ja laseriga seotud seadmete jaoks. Nendes süsteemides on kompaktsed mõõtmed ja täpne termoregulatsioon sageli olulisemad kui tavaline jahutusvõimsus.

Meditsiini- ja tööstusseadmete jaoks võib TEC-jahutus pakkuda temperatuuritundlike komponentide ja täppisinstrumentide jaoks lokaliseeritud temperatuuri reguleerimist. Konfiguratsiooni kohandamise võimalus on eriti kasulik, kui saadaolev paigaldusruum on piiratud.

Sama põhimõte kehtib autoelektroonika ja LiDAR-iga seotud seadmete kohta, kus elektroonilised ja optilised komponendid võivad kompaktses süsteemis vajada stabiilset töötemperatuuri. Labori- ja uurimisseadmete jaoks pakub TEC-tehnoloogia veel üht praktilist lähenemisviisi kontrollitud ja lokaliseeritud temperatuuri juhtimiseks.

Kohandatud seeria-paralleelsed TEC-lahendused

Mõnda soojusjuhtimissüsteemi ei saa standardse TEC-mooduliga korralikult käsitleda.

X-Meritan saab töötada kliendi jooniste, näidiste või rakenduse spetsifikatsioonide põhjal, et hinnata vajalikku TE-jahuti konfiguratsiooni. Olenevalt projektist võib lahenduses kasutada seeriapaigutust, paralleelset paigutust või mõlema kombinatsiooni.

Arendusjärgus võib koos arvestada selliseid tegureid nagu jahutusvõimsus, töötingimused, mooduli mõõtmed, voolunõuded ja paigalduspiirangud. Pärast konfiguratsiooni kinnitamist saab enne mahutootmisse üleminekut valmistada näidiseid kliendi hindamiseks.

See lähenemine sobib eriti hästi OEM-projektidele ja seadmete tootjatele, kes arendavad spetsiaalseid soojusjuhtimissüsteeme.

Korduma kippuvad küsimused

Mis vahe on seeria- ja paralleelse TE-jahuti konfiguratsioonil?

Jadakonfiguratsioon saadab jahutusaine järjestikku läbi mitme TE-jahuti, samas kui paralleelkonfiguratsioon jagab voolu erinevate jahutite vahel. Seeriaviisid võivad pakkuda kontsentreeritumat vooluteed, kuid võivad tekitada suurema rõhulanguse. Paralleelsed paigutused vähendavad üldiselt voolutakistust, kuid nõuavad korralikku voolu tasakaalustamist.

Millal peaksin kasutama segajada-paralleelkonfiguratsiooni?

Segakonfiguratsiooni võib kaaluda, kui süsteem peab tasakaalustama soojusülekande jõudlust, voolukiirust ja rõhulangust. Kombineerides paralleelseid ja jadasektsioone, saab üldist jahutussüsteemi täpsemalt kohandada keeruliste töötingimustega.

Kas X-Meritan saab TE-jahuteid vastavalt joonistele või näidistele kohandada?

Jah. X-Meritan saab välja töötada TE-jahutite konfiguratsioone, mis põhinevad kliendi joonistel, näidistel ja rakendusnõuetel, sealhulgas projekte, mis nõuavad konkreetseid mõõtmeid või seeria paralleelset paigutust.

Millist teavet on vaja TEC-i konfiguratsiooni valimiseks?

Kasulikud lähtepunktid on jahutusnõuded, töötemperatuur, nõutav temperatuuride erinevus, pinge, vool, voolutingimused, paigaldusruum ja soojuse hajumise tingimused. Üksikasjalikum rakendusteave võimaldab X-Meritanil konfiguratsiooni täpsemalt hinnata.

Kas need TE-jahutid sobivad optiliste sideseadmete jaoks?

Jah. Termoelektriline jahutus sobib rakendustele, mis nõuavad optiliste ja elektrooniliste komponentide lokaliseeritud ja stabiilset temperatuuri reguleerimist. X-Meritani lahendusi saab kohandada vastavalt konkreetsetele ruumi- ja soojusnõuetele.
