X-meritanon Hiina tootja ja tarnija, kes on spetsialiseerunud termoelektrilisele jahutuslahendustele. Pakume valikutTemperatuurikontrollerid Micro TE jahutitele, mis on mõeldud Micro-TEC moodulitelekompaktnetermoelektrilised jahutid, mida kasutatakse rakendustes, mis nõuavad täpset temperatuuri reguleerimist. Meie kontrollerid juhivad voolu, et võimaldada nii jahutamist kui ka kütmist, hoides sihtobjekte stabiilsete seadetemperatuuride juures. Need tooted teenindavad optilist sidet, bioloogilisi ja meditsiiniseadmeid, olmeelektroonikat ning auto-/lennundussektorit. Kõik kontrollerid on projekteeritud ja toodetud meie ettevõttesisese kvaliteedisüsteemi alusel ning elektriliste parameetrite, füüsiliste mõõtmete, sideprotokollide ja keskkonnaga kohanemise jaoks on saadaval kohandamisvõimalused.
Mikro-TE jahutite temperatuurikontrollerid reguleerivad termoelektrilise jahuti kaudu voolavat voolu, et stabiliseerida temperatuur soovitud väärtusel. See jälgib pidevalt sihtobjekti temperatuuri ja reguleerib väljundvoolu vastavalt temperatuuride erinevusele ja pöörab suunda, et lülituda kütte- ja jahutusrežiimide vahel, ning intensiivsuse reguleerimiseks suurust muutes.
Voolu polaarsust saab muuta, võimaldades TEC-il lülituda jahutus- ja kütterežiimide vahel. Selliste rakenduste jaoks nagu PCR, mis nõuavad vahelduvaid termotsükleid.
Sisemine tagasiside ahel loeb pidevalt sihtobjekti tegelikku temperatuuri, võrdleb seda seadeväärtusega ja reguleerib automaatselt väljundit, kuni temperatuur stabiliseerub. Käsitsi sekkumine pole vajalik.
Väljundvoolu ja pinget saab konfigureerida vastavalt juhitava TEC spetsifikatsioonidele, hõlmates võimsusvahemikku millivattidest sadade vattideni.
|
Kohandamise valikud |
Põhisisu |
|
Elektrilised parameetrid |
Sisendpinge ja väljundvoolu/pinge sobitamine |
|
Füüsilised mõõtmed ja liidesed |
PCB vormitegur, pistiku asukoht ja tüüp |
|
Temperatuurikontrolli jõudlus |
Juhtimistäpsus ja töötemperatuuri vahemik |
|
Side- ja juhtimisprotokollid |
Sideliidese ja käsukomplekti kohandamine |
|
Andurite ühilduvus |
Toetus erinevatele temperatuuriandurite tüüpidele |
|
Kohanemisvõime keskkonnaga |
Tugevus konkreetsete töökeskkondade jaoks |
|
Toote vormitegur |
Ühe kiibi lahendus vs modulaarne tootevormi kohandamine |
Stabiliseerib laseri (näiteks DFB laseri) lainepikkust. Temperatuurimuutused mõjutavad laseri lainepikkust, vältides temperatuuri triivist põhjustatud signaali ülekandmist.
Kasutatakse PCR-seadmetes ja sarnastes seadmetes. PCR-reaktsioonid nõuavad spetsiifilisi temperatuuritingimusi, mistõttu on oluline täpne termiline tsükkel.
Pakub suure jõudlusega kiipidele (nt GPU) lokaliseeritud täppisjahutust. Hoiab ära kiipide ülekuumenemise suure koormuse korral, mis muidu käivitaks drosseli ja kahjustaks kasutajakogemust.
Stabiliseerib täppisandurite (nt LiDAR) jõudlust. Hoiab ära anduri näidu nihkumise, mis on põhjustatud ümbritseva õhu temperatuuri muutustest, hoides mõõtmised pidevalt täpsed.
Jah, kuni kontrolleri väljundvoolu ja pinge nimiväärtused ületavad TEC-i Imax ja Vmax. Piisava kõrgusega kontrolleri valimine võimaldab sama kontrolleriga juhtida mitut TEC-mudelit erinevates tootesarjades.
Stabiilsus sõltub juhtimisalgoritmist ja anduri eraldusvõimest. Õigesti häälestatud PID-silmuse ja kõrge eraldusvõimega ADC-ga on paljudes optilistes ja laboratoorsetes rakendustes saavutatav ±0,01 °C või parem.
Sõltuvalt mudelist on saadaval analoogpinge juhtimine, PWM-sisend, I²C, SPI, UART ja USB. Määrake oma hostisüsteemi integratsiooninõuded ja me saame soovitada sobivat liidest.
Jah. Toetame OEM-i juhtimisparameetrite, väljundvahemike, liidese valiku ja vormiteguri kohandamist. Järgime näidispõhist arendusprotsessi: eelarutelu → näidistootmine → kliendi valideerimine → masstootmine.
|

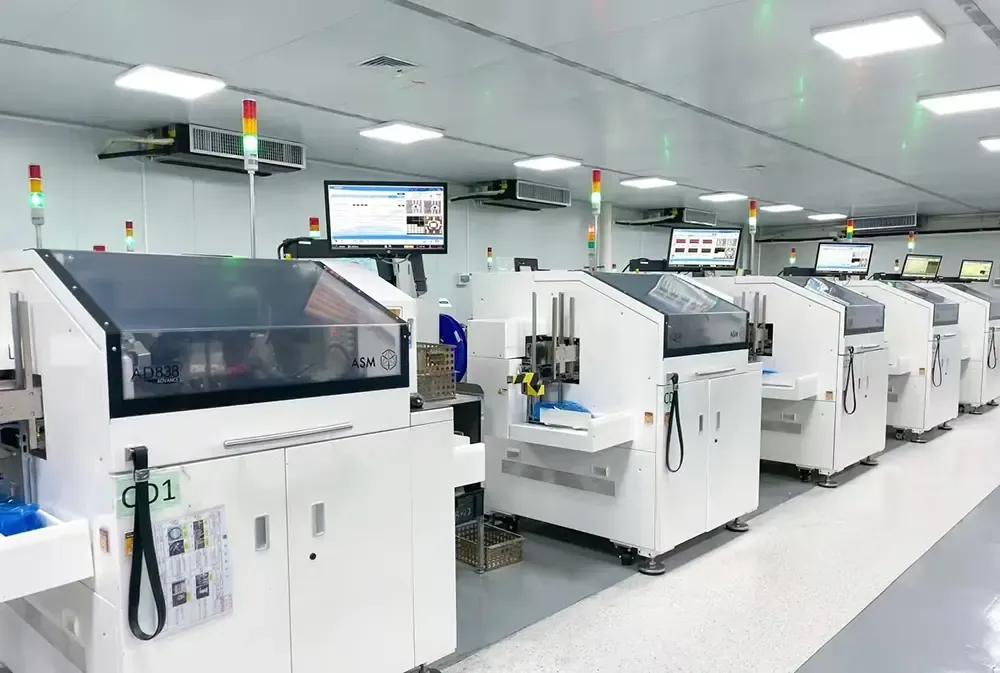

Varustus |
Kirjeldus |
|
Plekist kastmisahjud |
Komponentide eeltinatamine parandab joodetavust ja hoiab ära oksüdatsiooni |
|
Vibratsioonikiige vormimismasinad |
Õhumullide kõrvaldamine ja kapseldamismaterjalide ühtlane jaotumine pottimise või vormimise ajal |
|
Keevitusmasinad |
Sisejuhtmete, termopaari juhtmete ja mooduli klemmide punkt- või ultrahelikeevitus |
|
Ahjud |
Liimide ja katete kuivatamine, eelkuumutamine ja kõvenemine |
|
Tindiprinterid |
Identifitseerimismärkide, mudelinumbrite ja partiikoodide printimine jälgitavuse tagamiseks |
|
Doseerimismasinad |
Termilise liidese materjalide, liimide või kapseldajate täpne pealekandmine |
|
Automaatsed tihendusmasinad |
Moodulite või pakendite hermeetiline tihendamine niiskuse ja saasteainete sissepääsu vältimiseks |
|
Lõikemasinad |
Keraamiliste aluspindade, PCB-de või pliiraamide mõõtmete lõikamine |
|
Tahkestamismasinad |
Vaikude ja potisegude kiirendatud kõvenemine või kõvenemine |
|
Reflow jootmissüsteemid |
Pindkinnituskomponentide SMT jootmine kontrollitud temperatuuriprofiilide all |
|
Täisautomaatsed trükimasinad |
Jootepasta või juhtivate liimide ülitäpne trükkimine enne komponentide paigaldamist |
