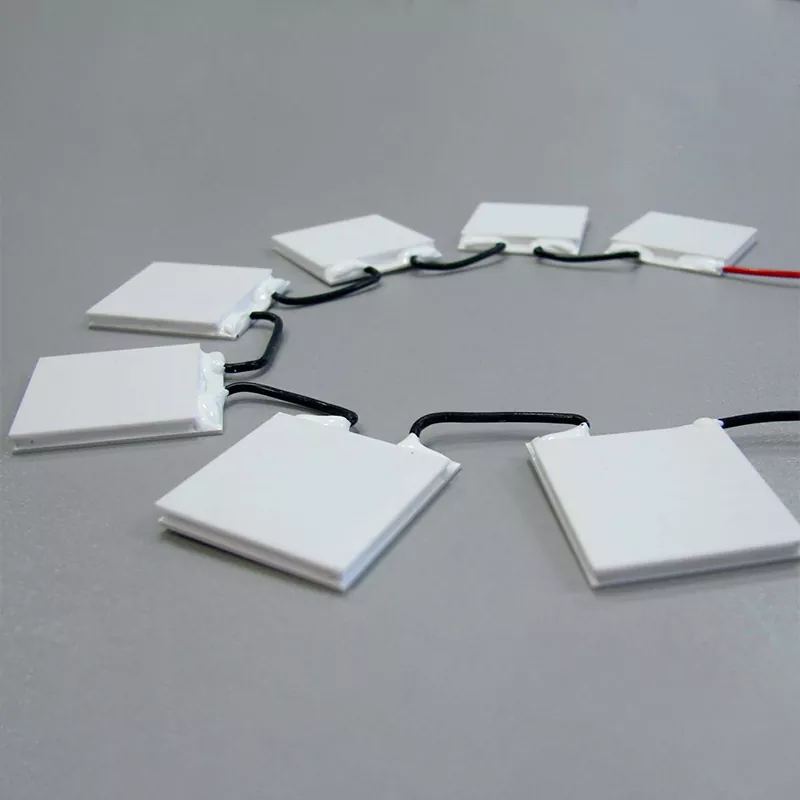

Suure jahutusvõimsusega TE-jahutid tööstusele

X-Meritan tarnib termoelektrilisi jahuteid (TEC), mis on mõeldud pidevaks soojuspumpamiseks tööstusseadmetes. Need moodulid töötavad Peltieri efekti alusel ega sisalda kompressoreid, külmutusaineid ega liikuvaid osi. Neid kasutatakse seal, kus juurdepääs hooldusele on piiratud, vibratsioon ei ole vastuvõetav või on vaja täpset temperatuuri reguleerimist.

Suure võimsusega seeria on suunatud märkimisväärse soojuskoormusega süsteemidele. Tüüpilisteks näideteks on laserdioodide massiivid, pooljuhtprotsessiseadmed ja analüütilised instrumendid, mis genereerivad püsivat soojusvõimsust.

Valmistame suure jahutusvõimsusega TE-jahuteid tööstuslikeks rakendusteks oma ettevõttes. See hõlmab termoelektriliste materjalide ettevalmistamist, valuplokkide töötlemist, graanulite kuubikuteks lõikamist, mooduli kokkupanekut ja lõplikku testimist. Nende sammude juhtimine võimaldab meil kohandada materjali koostist, graanulite geomeetriat ja jootevalikut vastavalt konkreetsetele töötingimustele.

Tehnilised andmed

Standardmoodulid hõlmavad mitmesuguseid jahutusvõimsusi. Allolevas tabelis on loetletud levinumad parameetrid. Kohandatud konfiguratsioonid on saadaval erinevate pingete, mõõtmete ja kuuma külje temperatuurinõuete jaoks.

Spetsifikatsioone kontrollitakse partiide kaupa termilise katsejaama abil. Soovi korral saab iga saadetise juurde lisada katsearuande.

Oluline märkus Qmaxi kohta: Qmax mõõdetakse nulli temperatuuride erinevusega kuuma ja külma poole vahel. Reaalses töös on külm pool alati külmem kui kuum pool, seega on tegelik soojuspumba võimsus väiksem. Näiteks moodul, mille nimivõimsus on 200 W Qmax, võib eemaldada 80 W ainult siis, kui ΔT on 30 K. Valik peab põhinema tegelikul tööpunktil, mitte ainult Qmax arvul.

Struktuur ja tööpõhimõte

Suure jahutusvõimsusega TE-jahutid tööstuslikele rakendustele on tahkissoojuspump. Alalisvool viib soojuse külmalt küljelt kuuma poole. Kuum pool peab olema ühendatud jahutusradiaatori või külmaplaadiga, et pumbata soojust ja elektrilist sisendvõimsust tagasi lükata. Kui kuuma poolt ei jahutata tõhusalt, voolab soojus tagasi külmale poole ja neto jahutusvõimsus langeb.

1. Keraamilised aluspinnad

Välisplaadid on valmistatud alumiiniumoksiidist või alumiiniumnitriidist. Need tagavad soojuse juhtimisel elektriisolatsiooni. Pinna tasasust kontrollitakse, et tagada hea termiline kontakt soojusallika ja jahutusradiaatoriga. Keraamilise pinna ja paigalduspinna vahel on soovitatav kasutada termilise liidese materjali (TIM).

2. Pooljuhtide graanulid ja elektroodid

N-tüüpi ja P-tüüpi vismuttelluriidi graanulid ühendatakse järjestikku vaskelektroodijälgedega. Pelletite arv ja suurus määravad mooduli pinge, voolu ja jahutusvõimsuse. Kasutame vasejälgedel mitmekihilist katmist, et vältida oksüdeerumist pikaajalisel töötamisel.

3. Kuuma külje kuumuse tagasilükkamine

Kuuma poole temperatuur on kõige olulisem tegur, mis mõjutab TEC-i jõudlust. Kuuma poole temperatuuri iga 10 °C tõus vähendab tavaliselt jahutusvõimsust 5–10% ja alandab maksimaalset saavutatavat ΔT. Suure võimsusega moodulite puhul on soovitatav kasutada sundõhkjahutust, vedelikjahutust või soojustorude komplekte. Passiivsetest jahutusradiaatoritest piisab harva üle 100 W kogusoojuse hülgamise.

4. Perimeetri tihend

Sisemist pooljuhtide massiivi ümbritseb niiskuskindel epoksütihend. See tihend ei taga hermeetilist tihendust, kuid kaitseb graanuleid ja elektroode kondensatsiooni ja õhus levivate saasteainete eest tavalistes tööstuskeskkondades. Kõrge õhuniiskuse, pesemise või välistingimuste korral on vaja täiendavat kapseldamist.

Tootmine ja kvaliteedikontroll

X-Meritan toodab TEC-mooduleid ettevõttesiseselt. Tootmisjärjekord on järgmine:

Termoelektrilise materjali valuploki ettevalmistamine

Pooljuhtgraanulite ekstrusioon ja kuubikuteks lõikamine

Automatiseeritud pelletite paigutamine ja jootmine

Keraamilise substraadi metalliseerimine

Lõplik kokkupanek ja elektriline testimine

Iga tootmispartii kontrollitakse sisemise takistuse, jahutusvõimsuse ja visuaalsete defektide suhtes. Jälgitavuse huvides säilitatakse katseandmeid. 建议插入工厂实拍照片或产线流程图片

Katsemeetodid

Tegelikud katsestandardid ja vastuvõtukriteeriumid lepitakse kliendiga kokku enne mahutootmist. Võtke meiega ühendust, et arutada teie konkreetseid nõudeid.

Sertifikaadid ja vastavus

Järgmisi sertifikaate ja vastavusavaldusi värskendatakse praegu.

● ISO 9001:2015 – Kvaliteedijuhtimissüsteem

● ISO 14001 – Keskkonnajuhtimissüsteem

● RoHS-i vastavus

● REACH-määruse järgimine

● CE-märgis (kui on olemas)

● UL-sertifikaat (kui see on kohaldatav)

Soovi korral saadame kehtivate sertifikaatide koopiad. Praeguse oleku kinnitamiseks võtke meiega ühendust.

Kohandamise valikud

Standardmoodulid hõlmavad paljusid tööstuslikke jahutusülesandeid. Suuremahuliste või eriprojektide jaoks pakume kohandatud projekteerimist järgmistes valdkondades:

● Kohandatud jalajälg ja kõrgus

● Kõrgema temperatuuriga joodis ja aluspinnad Th > 150°C

● Mitmeastmelised TEC-moodulid sügavamate temperatuuride erinevuste jaoks

● Eelmonteeritud jahutusradiaatorid või külmplaadid

● Integreeritud temperatuuriandurid (NTC või RTD)

● Spetsiaalsed juhtjuhtmete konfiguratsioonid või konnektorid

Tüüpiline kohandatud projekt järgib seda protsessi:

1. Klient esitab soojuskoormuse, külma külje temperatuuri, ümbritseva keskkonna tingimused ja ruumipiirangud.

2. Meie insenerid simuleerivad vajalikku moodulit ja pakuvad soovitatud konfiguratsiooni.

3. Toodame kliendi kontrollimiseks näidiseid.

4. Kinnituse saamisel jätkame masstootmist.

Miks insenerid valivad X-Meritan TEC moodulid?

Üldiste eeliste loetlemise asemel on siin konkreetsed võimalused, mis eristavad meie mooduleid.

Majasisene termoelektrilise materjali töötlemine

Me juhime protsessi töötlemata valuplokist valmis seadmeni. See hõlmab materjali koostist, pelleti suurust ja dopingusisaldust. Enamik TEC-i tarnijaid ostab eelnevalt valmistatud graanuleid või vahvleid ja monteerib ainult mooduleid. Kuna me käsitleme materjali ise, saame reguleerida ZT väärtust ja optimeerida konkreetsete temperatuurivahemike jaoks.

Partiitaseme jõudluse testimine

Iga tootmispartii testitakse Qmax, ΔTmax ja sisemise takistuse suhtes. Testiaruanded on klientidele kättesaadavad. See võimaldab teil enne süsteemi integreerimist kontrollida, kas moodulid vastavad teie spetsifikatsioonidele.

Eritellimusel projekteerimine ilma minimaalsete tellimustrahvideta

Paljud tarnijad nõuavad kohandatud mõõtmete või parameetrite jaoks suuri miinimumtellimusi. Säilitame paindliku tootmise ajakava, nii et mõõdukate mahtudega kohandatud projektid on teostatavad. Võtke meiega ühendust oma nõudega ka siis, kui eeldatav aastane kogus on vaid mõnisada tükki.

Otsesuhtlus tootmismeeskonnaga

Kui võtate ühendust X-Meritaniga, räägite inseneridega, kellel on juurdepääs tootmisandmetele ja katsetulemustele. See vähendab kaubandusettevõtetele omast edasi-tagasi ja lühendab valimi hindamise tsüklit.

Tüüpilised rakendused

Suure jahutusvõimsusega TEC-mooduleid kasutatakse keskkondades, kus aktiivne vedelikjahutus ei ole otstarbekas või kus on vaja täpset temperatuuri reguleerimist.

Tööstuselektroonika ja telekommunikatsioon

Kiudoptiliste süsteemide laserdioodide ja fotodetektorite jahutus

Välistelekomikappide soojusjuhtimine

Temperatuuri stabiliseerimine võimsusvõimenditele ja RF-moodulitele

Pooljuht- ja laserseadmed

Vahvlipadrunite ja protsessikambrite jahutamine

Termojuhtimine lasermärgistamiseks ja lõikepeade jaoks

Temperatuuri stabiliseerimine optiliste pinkide jaoks

Meditsiini- ja analüütilised instrumendid

PCR termotsüklerid ja prooviploki jahutus

Reaktiivi hoiukambrite temperatuuri kontroll

CCD ja CMOS pildisensorite jahutus

Transport ja eriseadmed

Autonoomsete sõidukite LiDAR-andurite jahutus

Istmete ventilatsioonisüsteemid

Kaasaskantavad külmkonteinerid

TEC valikujuhend

Suure võimsusega TEC-i määramiseks koostage enne meiega ühenduse võtmist järgmine teave:

Nõutav jahutuskoormus (vattides) külmal küljel. See on jahutamiseks vajaliku komponendi poolt toodetud soojus.

Sihttemperatuur ja tolerants külma külje poole. Näiteks 25°C ± 0,5°C.

Maksimaalne kuumapoolse külje temperatuur, mis teie jahutusradiaatori ja ümbritseva keskkonna tingimuste alusel on lubatud.

Ümbritseva temperatuurivahemik, milles süsteem töötab.

Saadaval jahutusradiaatori tüüp ja soojustakistus. Sundõhk, vedelikjahutus või soojustoru.

Saadaval on alalispinge ja maksimaalne lubatud voolutarve.

Paigaldusruumi piirangud: pikkus, laius, kõrgus ja kinnitusava muster.

Termilise tsükli nõuded: mitu tsüklit päevas, temperatuuri kõikumine ja eeldatav eluiga.

Keskkonnatingimused: niiskus, tolm, kokkupuude kemikaalidega või välitingimustes kasutamine.

Kui olete need üksikasjad esitanud, saame soovitada konkreetset moodulit või kujundada kohandatud lahenduse. Pakume ka jõudluskõveraid, mis näitavad soovitatava töövoolu jahutusvõimsust ja temperatuuri erinevust.

Korduma kippuvad küsimused

K: Kuidas valida oma rakenduse jaoks õige TEC?

V: Peate teadma eemaldatavat soojuskoormust (vattides), jahutatava objekti maksimaalset lubatud temperatuuri, ümbritsevat temperatuuri ja saadaolevat jahutusradiaatori jõudlust kuumal poolel. Esitage need väärtused meie inseneridele ja me soovitame moodulit ja töövoolu.

K: Mis vahe on Qmax-i ja tegeliku jahutusvõimsuse vahel?

V: Qmax on maksimaalne soojuspumba võimsus, kui temperatuuride erinevus kuuma ja külma poole vahel on null. Reaalses töös on alati temperatuuride erinevus. Tegelik jahutusvõimsus väheneb, kui ΔT suureneb. Meie andmelehed sisaldavad erinevate töövoolude jõudluskõveraid.

K: Kas TEC võib ebaõnnestuda, kui kuum pool läheb liiga kuumaks?

V: Jah. Iga mooduli jaoks on määratud maksimaalne kuuma poole temperatuur. Selle temperatuuri ületamine võib halvendada jooteühendusi ja lühendada mooduli eluiga. Kuumutage kuumapoolne jahutusradiaator alati nii, et Th jääks halvimatel välistingimustel nimipiiridesse.

K: Kui kaua TEC-moodulid kestavad?

V: TEC-moodulitel pole liikuvaid osi, seega ei ole mehaaniline kulumine oluline. Kuid termiline tsükkel põhjustab jooteühendustes pinget ja võib lõpuks põhjustada sisemise takistuse suurenemist. Valitud suure võimsusega konstruktsioone on hinnatud termiliste tsüklikatsete abil. Tsükli tegelik eluiga sõltub temperatuurivahemikust, voolust, rambikiirusest, paigalduspingest ja tööniiskusest. Testiandmeid saab esitada kvalifitseeritud projektide kohta.

K: Kas esitate testiandmeid või usaldusväärsuse aruandeid?

V: Jah. Iga tootmispartii kohta saame esitada testitud parameetrite kokkuvõtte. Suuremate tellimuste korral saame kokkulepitud protokollide kohaselt läbi viia täiendavaid töökindluse katseid, nagu termiline tsükkel, kõrgel temperatuuril ladustamine ja kokkupuude niiskusega.

K: Kas epoksütihend on veekindel?

A: No. The standard epoxy seal is moisture-resistant but not hermetic. For applications with high humidity, condensation, or direct water contact, additional encapsulation or a custom housing is required.

Võtke ühendust ja tehniline tugi

Soovituse või näidise taotlemiseks esitage järgmine teave:

● Eemaldatav soojuskoormus (W)

● Nõutav külma külje temperatuur või temperatuuride erinevus

● Ümbritseva temperatuuri vahemik

● Vaba ruumi TEC-i ja jahutusradiaatori jaoks

● Toitepinge on saadaval

● Eeldatav aastane kogus

Meie insenerimeeskond vastab ühe tööpäeva jooksul. Pakume näidiseid hindamiseks enne mahutellimusi.
