Kui tegelete hankimisegaTermoelektrilised materjalidmoodulite tootmise puhul olete ilmselt kohanud terminit "difusioonitõkkekiht". Võib-olla olete mõelnud, miks see vajalik on, mida see teeb ja kas see on lisakulu väärt. Vastus on, et difusioonitõkkekiht ei ole valikuline lisavarustus; see on kriitiline komponent, mis määrab termoelektrilise mooduli eluea ja töökindluse. Ilma selleta laguneb moodul töötemperatuuril kiiresti ja selle jõudlus väheneb kuni ebaõnnestumiseni. Hankeinseneri jaoks on difusioonitõkkekihi mõistmine oluline teadlike ostuotsuste tegemiseks ja ostetud termoelektriliste materjalide kogukulu hindamiseks.
Selle juhendi eesmärk on selgitada, miks Thermoelectric Materials vajab difusioonitõkkekihti ning aidata ostjatel määrata ja hankida nende rakenduse jaoks õiged materjalid. Käsitleme ilma tõkketa toimuvaid lagunemismehhanisme, tõkkekihtide valmistamiseks kasutatavaid materjale, erinevate termoelektriliste materjalide valikukriteeriume ning tarnijate hindamisprotsessi. Samuti esitame üksikasjalikud tootespetsifikatsioonid meie tehases aadressilFuzhou X-Meritan Technology Co., Ltd.Olenemata sellest, kas valmistate termoelektrilisi mooduleid elektritootmiseks või jahutamiseks, annab see juhend teile tehnilise aluse, mida vajate kindla ostuotsuse tegemiseks.
Difusioonitõkkekiht on õhuke materjalikile, mis on sadestunud termoelektrilise materjali ja metallkontakti vahele. Selle peamine ülesanne on vältida aatomite difusiooni termoelektrilise materjali ja kontakti vahel. Termoelektrilises moodulis ühendatakse termoelektriline materjal elektrilise vooluringi moodustamiseks metallkontaktidega (tavaliselt vask). Töötemperatuuril, mis võib olla vahemikus 200 °C kuni 600 °C või kõrgem, võivad termoelektrilise materjali aatomid difundeeruda kontakti ja kontakti aatomid termoelektrilisse materjali. See interdifusioon tekitab soovimatuid faase, suurendab kontakttakistust ja halvendab termoelektrilisi omadusi. Barjäärikiht toimib füüsikalise ja keemilise barjäärina, mis blokeerib selle difusiooni, võimaldades samal ajal elektrivoolu läbida. Allolev tabel võtab kokku difusioonitõkkekihi funktsioonid.
| Funktsioon | Kirjeldus | Kasu mooduli jõudlusele |
| Interdifusiooni vältimine | Blokeerib aatomite migratsiooni materjalide vahel | Säilitab materjali omadused |
| Säilitage madal kontakttakistus | Tagab stabiilse elektriliidese | Maksimeerib väljundvõimsust |
| Parandage termilist stabiilsust | Talub kõrgeid töötemperatuure | Pikendab mooduli eluiga |
| Prevent Embrittlement | Peatab rabedate faaside moodustumise | Parandab mehaanilist terviklikkust |
| Suurendage töökindlust | Vähendab lagunemist aja jooksul | Vähendab kogu omamiskulusid |
Meie Fuzhou X-Meritan Technology Co., Ltd. tehas on spetsialiseerunud optimeeritud difusioonitõkkekihtidega termoelektriliste materjalide tarnimisele. Mõistame barjääri kriitilist rolli mooduli jõudluses ja teeme koostööd oma klientidega, et valida nende konkreetse rakenduse jaoks sobiv tõkkematerjal ja paksus. Meie tehniline meeskond võib anda üksikasjalikke andmeid tõkke toimivuse ja ühilduvuse kohta erinevate termoelektriliste materjalidega.
Et mõista, miks difusioonitõkkekiht on vajalik, on kasulik mõista, mis juhtub, kui see puudub. Ilma tõkketa on termoelektriline materjal ja metalliline kontakt otsekontaktis. Kõrgendatud temperatuuril muutub see kontakt reaktsioonitsooniks. Termoelektrilise materjali, näiteks vismuti, telluuri, plii või antimoni aatomid difundeeruvad vaskkontakti. Samamoodi difundeeruvad vase aatomid termoelektrilisse materjali. Sellel interdifusioonil on mitmeid kahjulikke mõjusid. Esiteks loob see liideses metallidevahelisi ühendeid. Need ühendid on sageli rabedad ja neil on suur elektritakistus. Teiseks kahandab see selle koostisosade termoelektrilist materjali, muutes selle koostist ja halvendades selle termoelektrilisi omadusi. Kolmandaks suurendab see kontakttakistust, mis vähendab mooduli väljundvõimsust. Neljandaks võib see põhjustada mehaanilist riket, mis on tingitud intermetalliliste ühendite moodustumisega seotud mahumuutustest. Allolev tabel võtab kokku lagunemismehhanismid, mis ilmnevad ilma tõkkekihita.
| Lagundamise mehhanism | Kirjeldus | Mõju mooduli jõudlusele |
| Intermetalliliste ühendite moodustumine | Reaktsioon termoelektrilise materjali ja kontakti vahel | Suurenenud vastupidavus, rabedus |
| Materjali ammendumine | Elementide kadu termoelektrilisest materjalist | Vähendatud Seebecki koefitsient, suurenenud takistus |
| Kontakti takistuse suurenemine | Resistiivsete kihtide moodustumine liideses | Vähendatud väljundvõimsus |
| Mehaaniline rike | Pragunemine helitugevuse muutuste tõttu | Avatud vooluahel, mooduli rike |
| Jootekihi murenemine | Elementide difusioon jooteühendustesse | Liigese rike, vähenenud töökindlus |
Oleme oma tehases läbi viinud ulatuslikud uuringud ilma tõkkekihtideta termoelektriliste materjalide lagunemise kohta. Meie andmed näitavad, et kontakttakistus võib 1000 töötunni jooksul temperatuuril 500 °C suureneda 10 korda või rohkem. Mooduli väljundvõimsus võib sama perioodi jooksul väheneda 30-50%. Need leiud rõhutavad difusioonitõkkekihi tähtsust mooduli töökindluse ja jõudluse jaoks.
Termoelektriliste materjalide difusioonitõkkekihtidena kasutatakse mitmeid materjale, millest igaühel on oma eelised ja piirangud. Tõkkematerjali valik sõltub termoelektrilisest materjalist, töötemperatuurist ja kontaktmaterjalist. Kõige levinumad tõkkematerjalid on nikkel, molübdeen, volfram, titaan ja mitmesugused sulamid. Niklit kasutatakse laialdaselt, kuna see on tõhus difusioonitõke, hea elektrijuhtivusega ja ühildub paljude termoelektriliste materjalidega. Molübdeeni ja volframi kasutatakse kõrgetel temperatuuridel nende kõrge sulamistemperatuuri ja madala difusiooni tõttu. Titaani kasutatakse nakkekihina ja mõne materjali tõkkena. Allolevas tabelis võrreldakse neid tõkkematerjale.
| Barjääri materjal | Max töötemperatuur | Elektrijuhtivus | Ühilduvus | Tüüpiline rakendus |
| Nikkel (Ni) | 600°C | Kõrge | Bi2Te3, PbTe, Skutterudiidid | Üldine eesmärk |
| Molübdeen (Mo) | 800°C | Mõõdukas | PbTe, SiGe, Skutterudiidid | Kõrge temperatuur |
| Volfram (W) | 1000°C | Mõõdukas | SiGe, kõrge temperatuuriga materjalid | Väga kõrge temperatuur |
| Titaan (Ti) | 500°C | Mõõdukas | Bi2Te3, nakkekiht | Adhesiooni edendamine |
| Nikkel-kroom (NiCr) | 700°C | Mõõdukas | PbTe, SILDID | Korrosioonikindel |
Meie tehas Fuzhou X-Meritan Technology Co., Ltd. tarnib termoelektrilisi materjale mitmesuguste tõkkekihtidega. Teeme koostööd oma klientidega, et valida nende konkreetse mooduli disaini jaoks optimaalne tõkkematerjal ja paksus. Meie tehniline meeskond saab anda andmeid difusioonikiiruse, kontakttakistuse ja termilise stabiilsuse kohta iga tõkkevaliku jaoks.
Termoelektriliste materjalide jaoks õige difusioonitõkkekihi valimine nõuab mitme teguri süstemaatilist hindamist. Esimene tegur on termoelektriline materjal ise. Erinevatel materjalidel on erinevad difusiooniomadused. Näiteks vismuttelluriidil (Bi2Te3) on suhteliselt madal töötemperatuur ja see võib kasutada niklitõket. Pliitelluriid (PbTe) töötab kõrgematel temperatuuridel ja võib vajada molübdeeni või NiCr barjääri. Ränigermaanium (SiGe) töötab väga kõrgetel temperatuuridel ja nõuab volframi või muu tulekindla metalli barjääri. Teine tegur on töötemperatuur. Tõke peab olema maksimaalsel töötemperatuuril stabiilne ega tohi reageerida ei termoelektrilise materjali ega kontaktiga. Kolmas tegur on kontaktmaterjal. Tõke peab olema kontaktiga ühilduv ja tagama hea nakkuvuse. Neljas tegur on tõkke paksus. Barjäär peab olema piisavalt paks, et blokeerida difusiooni, kuid piisavalt õhuke, et minimeerida elektritakistust. Allolev tabel võtab kokku valikukriteeriumid.
| Valikutegur | Kaalutlus | Mõju jõudlusele |
| Termoelektriline materjal | Difusiooni omadused, töötemperatuur | Määrab tõkkematerjalide ühilduvuse |
| Töötemperatuur | Maksimaalne ja rattasõidu temperatuur | Määrab barjääri stabiilsuse |
| Kontaktmaterjal | Adhesioon, soojuspaisumine sobib | Määrab liidese kvaliteedi |
| Barjääri paksus | Tasakaal difusiooniblokeerimise ja takistuse vahel | Mõjutab kontakti vastupidavust ja eluiga |
| Sadestamise meetod | Pihustamine, aurustamine, galvaniseerimine | Mõjutab barjääri kvaliteeti ja ühtlust |
Meie tehases aitame klientidel valida nende termoelektriliste materjalide jaoks sobiva tõkke. Meil on laialdased kogemused mitmesuguste materjalisüsteemidega ja saame anda juhiseid optimaalse tõkkematerjali, paksuse ja sadestamismeetodi kohta. Meie eesmärk on aidata oma klientidel saavutada mooduli kõrgeim võimalik jõudlus ja töökindlus.
Evaluating a supplier of Thermoelectric Materials with diffusion barrier layers requires looking beyond the unit price. Tarnija tehniline suutlikkus, kvaliteedikontroll ja suutlikkus tagada ühtsed materjaliomadused on teie mooduli jõudluse jaoks üliolulised. The key criteria for evaluating a supplier are material quality, barrier layer quality, technical support, delivery performance, and cost. Material quality includes the purity, stoichiometry, and homogeneity of the thermoelectric material. Barrier layer quality includes the thickness uniformity, adhesion, and diffusion blocking effectiveness. Technical support includes the ability to provide data, to assist with design, and to solve problems. Delivery performance includes the ability to meet lead times and to provide consistent quality from batch to batch. Cost includes the total cost of ownership, considering module lifetime and performance. Allolev tabel võtab need kriteeriumid kokku.
| Hindamiskriteerium | Mida otsida | Miks see on oluline |
| Materjali kvaliteet | Puhtus, stöhhiomeetria, homogeensus | Määrab termoelektrilise jõudluse |
| Barjäärikihi kvaliteet | Paksuse ühtlus, adhesioon, difusiooni blokeerimine | Määrab mooduli eluea |
| Tehniline tugi | Andmelehed, projekteerimisabi, probleemide lahendamine | Aitab optimeerida mooduli disaini |
| Kohaletoimetamise jõudlus | Õigeaegne kohaletoimetamine, partiidevaheline konsistents | Hoiab tootmise tõrgeteta |
| Maksumus | Kogu omamiskulu | Tagab pikaajalise väärtuse |
X-Meritani tehas on pühendunud kvaliteetsete termoelektriliste materjalide tarnimisele optimeeritud difusioonitõkkekihtidega. Meil on terviklik kvaliteedikontrollisüsteem, mis hõlmab materjali iseloomustamist, tõkkekihi kontrolli ja jõudluse testimist. Pakume oma klientidele üksikasjalikke andmelehti ja tehnilist tuge. Ja meil on tugevad tulemused õigeaegse tarne osas. Kutsume teid üles hindama meid nende kriteeriumide alusel ja pidama meid oma partneriks termoelektriliste materjalide osas.

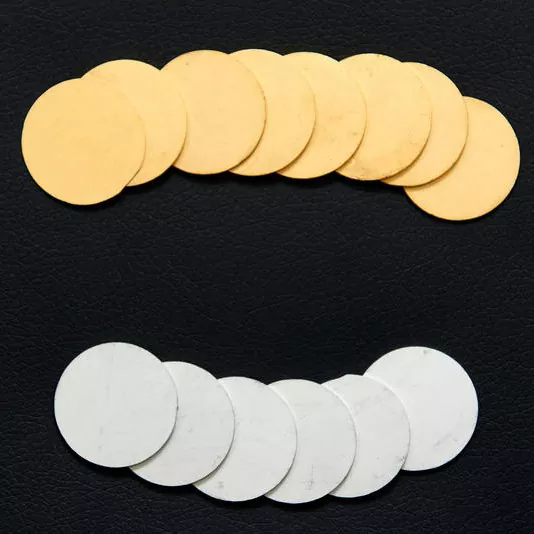

Järgmises tabelis on toodud meie difusioonitõkkekihtidega termoelektriliste materjalide peamised tooteparameetrid. Need materjalid on saadaval mitmesuguste kompositsioonide ja konfiguratsioonidega, et need sobiksid erinevate moodulite konstruktsioonide ja töötingimustega. Meie tehas võib toota ka kohandatud materjale, mis vastavad konkreetsetele nõuetele.
| Parameeter | Spetsifikatsioonivahemik | Märkmed |
| Materjali tüüp | Bi2Te3, PbTe, Skutterudites, SiGe | Muud materjalid saadaval nõudmisel |
| Töötemperatuur | 200°C - 800°C | Oleneb materjalist |
| Barjääri materjal | Ni, Mo, W, Ti, NiCr | Valitakse rakenduse alusel |
| Barjääri paksus | 1-20 µm | Optimeeritud difusiooni blokeerimiseks |
| Kontakti takistus | < 10 µΩ·cm² | Pärast barjääri ladestumist |
| Seebecki koefitsient | 150-250 µV/K | Oleneb materjalist |
| Elektriline takistus | 0,5 - 3,0 mΩ·cm | Oleneb materjalist |
| Soojusjuhtivus | 1,0–4,0 W/m·K | Oleneb materjalist |
| Vorm | Kangid, pulbrid, vahvlid | Saadaval kohandatud kujundid |
| Kvaliteedikontroll | XRD, SEM, EDS, Seebeck, takistus | Täielik iseloomustus |
Meie tehases valmistame meie termoelektrilisi materjale, et need vastaksid nendele spetsifikatsioonidele ja muule. Saame kohandada materjali koostist, tõkkekihti ja vormi vastavalt teie konkreetsele mooduli kujundusele. Meie tehniline meeskond võib pakkuda teie rakenduse jaoks üksikasjalikke andmeid ja tuge.
1. küsimus: kui paks peaks olema difusioonitõkkekiht?
Vastus: Difusioonitõkkekihi optimaalne paksus sõltub materjalisüsteemist ja töötemperatuurist. Tavaliselt on paksus vahemikus 1 kuni 20 mikromeetrit. Barjäär peab olema piisavalt paks, et blokeerida difusiooni mooduli ettenähtud eluea jooksul, kuid piisavalt õhuke, et minimeerida elektritakistust. Meie tehas võib soovitada optimaalset paksust teie konkreetse termoelektrilise materjali ja rakenduse jaoks.
2. küsimus: Mis juhtub, kui difusioonitõkkekiht on liiga õhuke?
Vastus: Kui difusioonitõkkekiht on liiga õhuke, ei blokeeri see tõhusalt aatomite difusiooni termoelektrilise materjali ja kontakti vahel. See toob kaasa intermetalliliste ühendite moodustumise, kontaktikindluse suurenemise ja termoelektriliste omaduste halvenemise. Moodul ebaõnnestub enneaegselt. Meie tehas testib tõkkekihi paksust ja difusioonitõkestamise jõudlust, et tagada selle vastavus teie rakenduse nõuetele.
3. küsimus: kas ma saan kasutada sama tõkkematerjali kõigi termoelektriliste materjalide jaoks?
Vastus: Ei, tõkkematerjali valikul tuleb lähtuda termoelektrilisest materjalist ja töötemperatuurist. Näiteks nikkel sobib vismuttelluriidi jaoks, kuid ei pruugi kõrgel temperatuuril sobida räni germaaniumi jaoks. Tõke peab olema keemiliselt ühilduv nii termoelektrilise materjali kui ka kontaktiga ning olema töötemperatuuril stabiilne. Meie tehniline meeskond aitab teil valida teie rakenduse jaoks sobiva tõkkematerjali.
4. küsimus: kuidas ma tean, kas minu termoelektriliste materjalide tarnija tagab hea tõkkekihi?
Vastus: Difusioonitõkkekihi kvaliteedi hindamiseks küsige tarnijalt andmeid barjääri paksuse ühtluse, nakketugevuse ja difusioonitõkke toimivuse kohta. Samuti saate taotleda proove ja viia läbi oma katseid, näiteks kiirendatud vananemiskatseid ja kontakttakistuse mõõtmisi. Mainekas tarnija esitab need andmed ja teeb teiega koostööd, et tagada tõkkepuu vastavus teie nõuetele. Ettevõttes Fuzhou X-Meritan Technology Co., Ltd. pakume oma klientidele põhjalikke andmeid ja tuge.
5. küsimus: milline on difusioonitõkkekihiga termoelektrilise mooduli tüüpiline eluiga?
Vastus: Korralikult projekteeritud difusioonitõkkekihiga termoelektrilise mooduli eluiga sõltub töötemperatuurist ja tsüklitingimustest. Pidevalt temperatuuril 500 °C töötava mooduli eluiga võib olla 5 kuni 10 aastat või rohkem. Termotsükliga võib tööiga lühendada. Tõkkekiht on pika eluea saavutamiseks ülioluline. Meie tehas kujundab meie materjalid ja tõkkekihid, et maksimeerida mooduli eluiga.
Difusioonitõkkekiht on suure jõudlusega moodulite jaoks mõeldud termoelektriliste materjalide oluline komponent. See hoiab ära interdifusiooni, säilitab madala kontakttakistuse ja pikendab mooduli eluiga. Termoelektriliste materjalide hankimisel peavad ostjad tõkkekihti pidama kriitiliseks spetsifikatsiooniks, mitte järelmõtlemiseks. Tõkkematerjali, paksuse ja sadestamismeetodi valik mõjutab lõpliku mooduli jõudlust ja töökindlust. Meie tehasel Fuzhou X-Meritan Technology Co., Ltd.-l on teadmised ja kogemused optimeeritud difusioonitõkkekihtidega termoelektriliste materjalide tarnimiseks. Teeme koostööd oma klientidega, et mõista nende nõudeid ja pakkuda optimaalset materjalilahendust. Olenemata sellest, kas valmistate mooduleid elektritootmiseks või jahutamiseks, saame pakkuda teile vajalikke materjale.
Meie pühendumus kvaliteedile ja klientide rahulolu on teinud meist usaldusväärse partneri termoelektriliste moodulite tootjatele üle maailma. Kutsume teid meiega ühendust võtma, et arutada oma termoelektriliste materjalide nõudeid. Saame pakkuda tehnilisi andmeid, näidiseid ja abi projekteerimisel. Aitame teil saavutada oma termoelektriliste moodulite kõrgeima jõudluse ja töökindluse.
Võtke juba täna ühendust ettevõttega Fuzhou X-Meritan Technology Co., Ltdet arutada oma termoelektriliste materjalide nõudeid ja uurida, kuidas meie difusioonitõkkekihid võivad teie mooduli jõudlust ja eluiga parandada.
