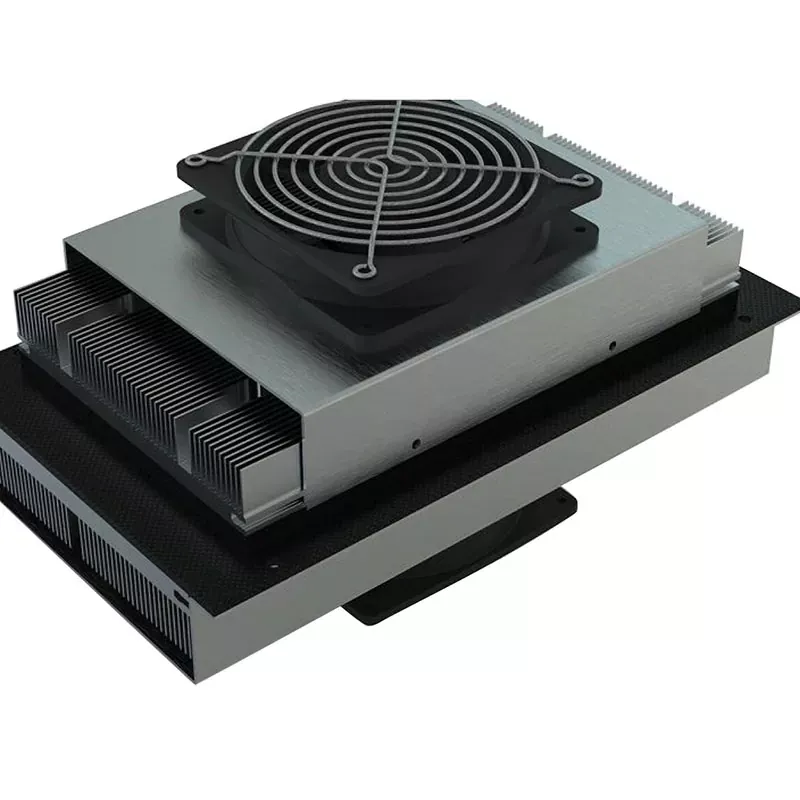

Õhk-õhk termoelektrilised jahutisõlmed

X-meritani õhk-õhk termoelektrilised jahutikomplektid pakuvad kompaktset ja hästi integreeritud tahkissoojusjuhtimise lahendust. Likvideerides tavapärased kompressorid, külmutusagensi torud ja keerulised vedeliku tsirkulatsiooniaasad, kasutavad need koostud otseseid õhupoolseid soojusvahetiid ja suure töökindlusega pooljuhttermoelektrilisi mooduleid, et hõlbustada tõhusat soojusvahetust, ühtlustades märkimisväärselt seadmete arhitektuuri, vältides samas lekkeohtu.

Kasutades ära X-meritani vertikaalse integratsiooni võimeid – toores termoelektrilisi materjale ja põhikomponentide arendamist kuni süsteemitasemel soojuskujunduseni – läbib iga koost 100% mooduli kontrolli, vahelduvvoolu takistuse testimise ja range temperatuuritsükli stressitesti, et tagada pikaajaline stabiilsus ja kõrge töökindlus.

Toote omadused

Kompressorivaba tahkisjahutus

Õhk-õhk termoelektrilise jahuti komplektid kasutavad pooljuhttermoelektrilisi mooduleid, et tekitada alalisvoolu sisendi kaudu temperatuurierinevus. Jahutussüsteem ei vaja kompressorit ega tavalist külmutusagensi ahelat.

Kompaktne koostekonstruktsioon

Jahutuskomponendid on integreeritud kompaktsesse koostu, mitte ei tugine eraldi külmutusseadmele. See struktuur aitab vähendada paigaldusruumi, mis on vajalik elektroonikaseadmete, instrumentide ja suletud süsteemide sees või ümber.

Madal mehaaniline häire

With no compressor or other large mechanical refrigeration mechanism, the assembly generates minimal mechanical vibration during operation.

Jahutus ja küte ühes komplektis

Termoelektriline moodul saab alalisvoolu suunda muutes vahetada jahutuse ja kütte vahel. Seetõttu saab üks soojusjuhtimisseade toetada temperatuuri reguleerimist erinevates töötingimustes, lisamata eraldi kütteelementi põhiliseks kahesuunaliseks temperatuuri reguleerimiseks.

Täpne temperatuuri reguleerimine

Termoelektriline efekt reageerib otse muutustele elektrisisendis, võimaldades soojusvõimsust reguleerida juhtsüsteemi kaudu. Temperatuuri tagasisidega konfiguratsioone saab kasutada seal, kus seadmed nõuavad kontrollitud ja korratavaid temperatuuritingimusi.

Vedeljahutusahel puudub

Õhk-õhk termoelektrilised jahutisõlmed kannavad soojust üle õhupoolsete soojusvahetite kaudu ega vaja vedeliku tsirkulatsiooni. See eemaldab jahutusarhitektuurist vajaduse jahutusvedeliku torustike, pumpade, reservuaaride ja nendega seotud vedelikuahela ühenduste järele.

Lai töötemperatuuri võimalus

Kooste saab konfigureerida seadmetele, mis töötavad laias temperatuurivahemikus -40°C kuni +85°C. Komponentide valikut ja koostu konfiguratsiooni saab sobitada eeldatavate keskkonna- ja seadmete töötingimustega.

Konfigureeritav erinevate seadmete disainilahenduste jaoks

X-Meritan saab konfigureerida koostu vastavalt nõutavale jahutusvõimsusele, pingele, voolutugevusele, mõõtmetele, õhuvoolule, temperatuuri reguleerimise täpsusele ja paigaldusnõuetele. See võimaldab soojusjuhtimisseadet sobitada sihtseadme mehaaniliste ja elektriliste piirangutega.

Toote parameetrid

Õhk-õhk TEC vs. vedelikupõhine jahutus

For applications that do not require a liquid cooling loop, an air-side TEC configuration can simplify system integration.

Sobiv arhitektuur sõltub jahutusvõimsusest, soojusvoost, ümbritsevatest tingimustest, vabast ruumist, õhuvoolust ja seadmete konstruktsioonist.

Tüüpilised seadmete rakendused

Elektroonikakorpused ja telekommunikatsiooniseadmed

Õhk-õhk termoelektrilised jahutisõlmed suudavad eemaldada väliskappidesse, sideseadmetesse ja elektroonilistesse korpustesse kogunenud soojust. Külma poole õhu tsirkulatsioon jaotab jahutuse üle korpuse, samas kui kuum pool tõrjub kogutud soojuse ümbritsevasse keskkonda.

Laboratoorsed ja uurimisinstrumendid

Stabiilseid temperatuure ja madalaid mehaanilisi häireid vajavate laboriseadmete puhul väldib tahkistermoelektriline jahutus kompressori vibratsiooni ja külmutusagensi ringlust. Koostu saab konfigureerida vastavalt analüütiliste ja uurimisseadmete soojusnõuetele.

Meditsiini- ja diagnostikaseadmed

Diagnostika- ja meditsiiniseadmete temperatuuritundlikud komponendid võivad vajada kontrollitud termilisi tingimusi. Õhk-õhk TEC-konfiguratsioonid võivad pakkuda lokaalset jahutust või kütmist ilma seadmesse vedelikuringi sisse viimata.

Pooljuht- ja optilised seadmed

Pooljuhtide töötlemis-, testimis-, laser- ja optilised seadmed võivad sisaldada komponente, mille jõudlus muutub koos temperatuuriga. TEC-põhist õhupoolset soojusjuhtimist saab kasutada seal, kus on vaja kontrollitud soojuse eemaldamist ja temperatuuri stabiilsust.

Spetsiaalsed tööstusseadmed

Tööstuslikud juhtimissüsteemid, kontrollseadmed ja muud masinad, mis töötavad muutuvates keskkonnatingimustes, võivad kasutada koostu sisemise soojuse akumuleerumise juhtimiseks, säilitades samal ajal kindlaksmääratud töötemperatuuri.

Tootmis- ja testimisprotsess

100% mooduli kinnitus

Iga õhk-õhk termoelektrilise jahuti koostu moodulit testitakse enne kokkupanemist elektritakistuse, soojusjuhtivuse ja Seebecki koefitsiendi suhtes. Testimine tuvastab elektrilised või termilised kõrvalekalded enne, kui moodul siseneb valmis jahutussüsteemi.

Materjali kinnitamine

Termoelektrilisi pooljuhtmaterjale hinnatakse ühtsete elektriliste ja termiliste omaduste osas. Teenete mõõtmisi kasutatakse materjali ja mooduli jõudluse kontrollimise osana.

Jooteühenduse terviklikkus

Vahelduvvoolu takistuse testimine viiakse läbi termoelektrilise mooduli sisemiste elektriliste ühenduste kontrollimiseks. Katse eesmärk on tuvastada jooteühenduste defektidega seotud ebanormaalne takistus.

Mooduli terviklikkuse kontroll

Defektsed või mitteaktiivsed termoelektrilised moodulid sõelutakse enne integreerimist. Ebaõnnestunud moodul võib tekitada ebatõhusa soojustee ja vähendada kogu koostu saadaolevat temperatuurierinevust.

Lõpliku koostu testimine

Valminud sõlmed läbivad jõudluse ja stressitesti, sealhulgas temperatuuri tsüklit kindlaksmääratud töövahemikes. Testimine hindab valmis koostu mehaanilist ja termilist terviklikkust korduvate temperatuurimuutuste korral.

Miks valida X-Meritan?

X-Meritan tegeleb termoelektriliste materjalide, põhikomponentide arenduse, soojusjuhtimise disaini ja süsteemitaseme valikuga. See vertikaalne võime võimaldab hinnata jahutussõlme TEC materjalist ja mooduli tasemest kuni õhupoolse soojusarhitektuurini.

Ettevõte teenindab rakendusi fiiberoptilises sides, tööstus- ja meditsiiniseadmetes, autoelektroonikas, olmeelektroonikas ja uurimisasutustes. Selle tehniline ulatus hõlmab termoelektriliste materjalide väljatöötamist, komponentide kohandamist, soojuse hajumise lahenduse disaini ja valikutuge.

KKK

Mis on õhk-õhk termoelektriline jahuti?

See on tahkis-soojusjuhtimisseade, mis kasutab termoelektrilist moodulit soojuse ülekandmiseks ühest õhuvoolust teise. Soojusvahetid ja ventilaatorid tagavad vajaliku õhuringluse külmal ja kuumal poolel.

Kas õhk-õhk termoelektrilise jahuti komplektid võivad pakkuda nii jahutamist kui ka kütmist?

Jah. Alalisvoolu suuna ümberpööramine üle termoelektrilise mooduli muudab soojusülekande suuna vastupidiseks, võimaldades koostul pakkuda kas jahutamist või soojendamist.

Kuidas valida vajalik jahutusvõimsus?

Alustage seadmete pidevast ja tippsoojuskoormusest, seejärel võtke arvesse ümbritseva õhu temperatuuri, sihttemperatuuri, õhuvoolu ja saadaolevat kuuma poole soojuse hülgamisvõimet. Neid tingimusi tuleks koostu valimisel hinnata koos.

Kas mõõtmeid saab kohandada?

Jah. Mõõtmed, õhuvoolu konfiguratsioon, paigalduskonstruktsioon, elektrinõuded ja muud koostuomadused saab välja töötada vastavalt seadme konstruktsioonile.

Millist teavet on vaja TEC-i koostu pakkumise jaoks?

Esitage vajalik jahutusvõimsus, ümbritseva õhu temperatuur, sihttemperatuur, saadaolev paigaldusruum, alalisvoolu toide, õhuvoolu tingimused, töökeskkond ja temperatuuri reguleerimise nõuded. Need parameetrid võimaldavad koostu konfiguratsiooni hinnata tegeliku rakenduse suhtes.

Kas õhk-õhk TEC-koost sobib suure soojuskoormuse jaoks?

Sobivus sõltub tegelikust soojuskoormusest, ümbritseva õhu temperatuurist, nõutavast temperatuuride erinevusest, õhuvoolust ja saadaolevast soojuse äratõukevõimest. Rakendusi, mis ületavad õhupoolse TEC-konfiguratsiooni praktilist võimsust, tuleks hinnata alternatiivsete soojusjuhtimisarhitektuuride suhtes.
