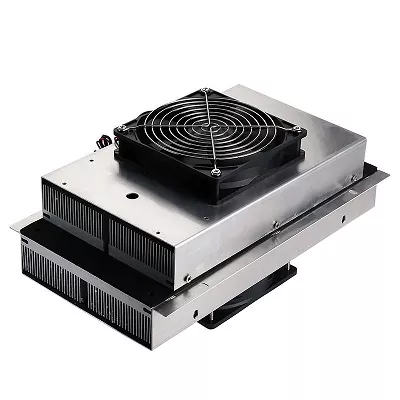

Vedelik-vedelik termoelektrilise jahuti koostud

Vedelik-vedelik termoelektrilise jahuti komplektid kasutavad ära TEC-i (termoelektrilise jahuti) Peltieri efekti, vahetades soojust TEC külma ja kuuma otsaga kahe sõltumatu vedelikuahela kaudu, saavutades vedela keskkonna aktiivse jahutamise või kuumutamise.

Kui vajate selliseid komponente, võtke julgelt ühendust X-Meritaniga; pakume teile kohandatud lahenduse disaini ja tehnilise toe teenuseid.

Põhikomponendid

1. Termoelektriline jahutuskiip (TEC-moodul): südamiku termoelektriline muunduselement. Alalisvoolu rakendamisel neeldub soojus ühelt poolt ja eraldub teiselt poolt.

2. Külmapoolse vedeliku plokk: sihtmärgiks olev tsirkuleeriv vedelik voolab läbi selle piirkonna, kandes soojust TEC-i külmale küljele, jahutades seega vedelikku.

3. Hot-Side Liquid Block: jahutusvesi või jahutusvedelik voolab läbi selle ala, juhtides ära TEC-i kuuma poole tekitatud soojuse, hajutades seega süsteemi soojust.

4. Soojust juhtiv keskkond ja tihendusstruktuur: tagab tõhusa soojusjuhtivuse ja hoiab ära vedeliku lekke.

Töövoog: sihtvedelik → voolab läbi külma külje vedelikuploki → TEC neelab soojust → kantakse üle kuuma poole vedelikuplokki → jahutusvesi kannab soojuse ära.

Miks kasutada vedelik-vedelik-struktuuri?

1. Kõrge soojusülekande efektiivsus ja võimsustihedus

Vedeliku soojusjuhtivus on palju kõrgem kui õhul: vee soojusjuhtivus on üle 20 korra suurem kui õhul ja selle erisoojusmahtuvus on 4 korda suurem kui õhul.

Kõrge soojusülekande konvektsioonitegur: kui vedelik voolab läbi vedelikujahuti, saavutab see väga kõrge soojusülekande efektiivsuse, tagades madala soojustakistuse nii TEC-i kuumal kui ka külmal küljel, saavutades suure võimsusega soojusülekande väikese mahu piires.

2. Mikrotaseme temperatuuri reguleerimine

Ühtlane vedeliku soojusülekanne: vedel keskkond võib tihedalt kleepuda vedelikujahuti sees olevate mikrokanalitega, kõrvaldades lokaalsed kuumad kohad.

Temperatuuri stabiilsus: PID-ajami vooluahela ja ülitäpse temperatuurianduriga suudab vedelik-vedelik-süsteem stabiliseerida ringleva vedeliku väljalasketemperatuuri vahemikus ±0,01–0,1 °C.

3. Ülivaikne ja isoleeritud puhasruum

Keskkonnaisolatsioon: Vedelik-vedelik-süsteem võib juhtida soojust veetorude kaudu külgnevas ruumis asuvasse vesijahutusega peamisse tsirkulatsioonisüsteemi või väljas heitgaaside väljalaskmiseks, saavutades nulli õhuvoolu häirimise ja nulli sekundaarse tolmusaaste. Vibratsioonivaba ja madala müratasemega: komponentidel endil ei ole liikuvaid mehaanilisi osi, nagu ventilaatorid, mis välistab mehaanilise mikrovibratsiooni võimaluse.

4. Kõrge temperatuuri piirangute ületamine

Liquid to Liquid süsteem võib TEC kuuma pinna temperatuuri sunniviisiliselt alandada, ühendades selle välise madalama temperatuuriga tehase jahutusveevõrguga, säilitades seeläbi suure töötemperatuuri erinevuse.

Vedelikust vedelikuks vs. traditsiooniline õhkjahutusega TEC

Toote parameetrid

Rakenduse stsenaariumid

Vedelik-vedelik termoelektriliste jahutite komplekte kasutatakse tööstus-, meditsiini- ja teadusuuringute valdkondades, kus on nõutav kõrge temperatuuri stabiilsus ja soojusvahetuse tõhusus.

● Meditsiiniline ja bioanalüütiline: täpne vedeliku temperatuuri kontroll vereanalüsaatorites, PCR-i geenivõimendusseadmetes ja dialüüsiseadmetes.

● Pooljuht- ja laserseadmed: suure võimsusega pooljuhtlaserite ja litograafiamasinate kohalike vedelikjahutusahelate temperatuuri reguleerimine.

● Tööstuslikud analüütilised instrumendid: reaktiivide ja proovide jahutussüsteemid kromatograafides ja massispektromeetrites.

● Uus energeetika ja laborid: aku soojusjuhtimise testimine ja temperatuuri kontrollitud vedeliku ringlus täppiskeemiliste reaktsioonide protsessides.

X-Meritani tehnilise toe teenused

1. Lahenduse kavandamine ja hindamine

X-Meritan arvutab täpselt välja soojuse neeldumise, töötemperatuuri erinevuse ning pinge- ja voolupiirangud, lähtudes kliendi rakenduskeskkonnast.

Seejärel anname üldised soojusjuhtimissüsteemi kavandamise soovitused, sealhulgas õhkjahutus, vedelikjahutus ja soojustoru juhtivus.

2. Kohandatud sekundaarne arendus

Toetame kohandatud konstruktsiooni- ja elektriparameetreid, mis põhinevad kliendi esitatud CAD-joonistel või füüsilistel näidistel. Pakume valikulisi teenuseid, nagu erinevad keraamilised alusmaterjalid, ebakorrapärased struktuurid, spetsiaalsed juhtmed ja niiskuskindel tihendus.

3. Tasuta prototüüpimise ja testimise kontrollimine

Pärast lahenduse kinnitamist, enne masstootmist, saadame suure täpsusega näidised ja juhendame kliente külma/kuuma pinna kontakti soojustakistuse optimeerimisel, paigaldusrõhu kontrollimisel ja PWM-ajami signaalide häälestamisel.

4. Masstootmise kvaliteet ja tarnegarantii

Kasutades meie tehase täielikult automatiseeritud korjamis- ja asetamismasinaid, kõvendusmasinaid, reflow-jootmismasinaid, tinakastmisahjusid ja tihendusmasinaid, tagame partiide konsistentsi.

Kui tooted ei vasta tootmiskvaliteedi probleemide tõttu standarditele, lubab X-Meritan pakkuda täielikku kompensatsiooni ja asendusteenust.

KKK

K: Kas vedeliku voolukiirus mõjutab TEC-i jahutust?

V: Jah. Vedeliku voolukiirus mõjutab soojusvahetusvõimet nii külmal kui kuumal poolel.

Liiga väikese voolukiiruse korral ei pruugita soojust õigel ajal eemaldada; liiga suure vooluhulga korral tuleb üheaegselt arvestada pumba rõhku ja süsteemi energiatarbimist.

Seetõttu tuleks mudeli valimisel hinnata voolukiirust, sisselasketemperatuuri, väljalasketemperatuuri ja soojuskoormust tervikuna.

K: Kas pikaajaline töötamine põhjustab vedelikujahuti plokkide sees katlakivi või ummistusi?

V: Töötlemata kraanivee kasutamine võib põhjustada mikrokanalite sees katlakivi või biomäärdumist. Soovitatav on kasutada deioniseeritud vett või tsirkuleerivat vedelikku koos sobiva koguse korrosiooni- ja hallituse inhibiitoriga.

Kui soojusvahetuse efektiivsus väheneb, saab veeringi regulaarselt läbi loputada ja hooldada nõrgalt happelise puhastuslahusega.

K: Millist jahutusvedelikku vedelik-vedelik-termoelektrilise jahuti komplektid kasutavad?

V: Soovitatav on deioniseeritud vesi või etüleenglükooli vesilahus. Olulised märkused:

1. Vältige erinevate metallide segamist: erinevate metallide segamine vedeljahutusringis võib põhjustada elektrokeemilist korrosiooni.

2. Vältige vedeliku lekkeid: enamik jahutusvedelikke on juhtivad; jahutusvedeliku lisamisel või tühjendamisel eemaldage alati toide.

3. Külma otsa isolatsioon: külma otsa soojusvahetid vajavad kondensatsiooniohu vähendamiseks isolatsiooni.
