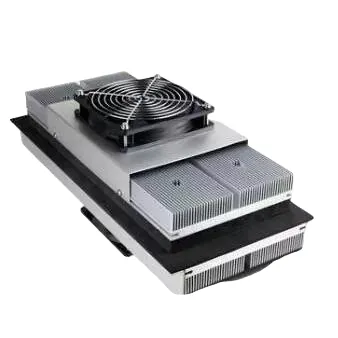

X-Meritan toodab spetsiaalseid otseõhku paigaldatavaid termoelektrilisi jahutusseadmeid, et lahendada kompaktsetes tööstuslikes korpustes ja tundlikes seadmetes esinevad kitsaskohad. Integreerides suure jõudlusega Peltieri moodulid, kohandatud külmplaadid, jahutusradiaatorid ja ventilaatorid üheks tahkis-alasõlmeks, pakub see lahendus otsest punktjahutust ilma orgaaniliste liimide või vedelikuahelateta. See kaitseb laserdioode, meditsiinilisi diagnostikatööriistu ja telekommunikatsiooni elektroonikat mehaanilise vibratsiooni, ülekuumenemise ja jõudluse halvenemise eest.
Otseõhku paigaldatavad termoelektrilised jahutikomplektid kasutavad Peltieri efekti, et juhtida soojust sihtkinnituspinnalt eemale ja hajutada see ümbritsevasse keskkonda.
Termiline tee:
Sihtsoojusallikas → Külmapoolne plaat/jahutusradiaator → TEC-moodul → Kuumapoolne radiaator → Väljatõmbeventilaator → Välisõhk
Kui rakendatakse alalisvoolu, liigub külmplaadil neeldunud soojus pooljuhtelementide kaudu kuuma poole radiaatorisse. Kuuma külje ventilaator eemaldab jääksoojuse pidevalt välisõhku, samas kui valikuline külma külje ventilaator tsirkuleerib jahutatud õhku korpuses. Üldine jõudlus sõltub soojuskoormusest (Qmax), sihttemperatuuri erinevusest (ΔTmax), sisendvoolust (Imax) ja ümbritsevast soojuse neeldumise efektiivsusest.
Otsene pind-õhk soojusülekanne: neelab soojuse otse külmapoolsetelt kinnituspindadelt ja suunab selle sundkonvektsiooniga jahutusradiaatorite kaudu välisõhku.
Tahkis-töökindlus: kõrvaldab kompressorid, külmutusagensi ahelad ja liikuvad mehaanilised osad (va ventilaatorid), et tagada vaikne ja vibratsioonivaba töö.
Kiire termiline reaktsioon: võimaldab kohest kütte/jahutuse ümberlülitamist ja temperatuuri peenreguleerimist, reguleerides sisendi alalisvoolu.
Inertse keskkonna koost: vaakumjootmine ja inertses atmosfääris pakend takistavad sisemist oksüdatsiooni, gaasi väljavoolu ja termilist lagunemist.
Kompaktne ja vastupidav jalajälg: integreerub hõlpsalt piiratud ruumiga korpustesse, välistingimustes olevatesse telekommunikatsioonikappidesse ja kaasaskantavatesse diagnostikaseadmetesse.
Valmistatud vastavalt tellimusele: külmplaadi geomeetria, ventilaatori konfiguratsioonid, tööpinged ja soojusvõimsus vastavad konkreetsete korpuse konstruktsioonidele.
Täppiselektroonilised korpused Kaitseb tundlikku juhtelektroonikat, toiteallikaid ja automaatikamooduleid termilise ülekoormuse eest suletud korpustes.
Meditsiinilised diagnostikaseadmed Otseõhuga termoelektrilised jahutikomplektid tagavad kliiniliste analüsaatorite, meditsiiniliste kujutiste komponentide ja temperatuuritundlike reaktiivide stabiilse, vibratsioonivaba termokontrolli.
Optilised ja lasersüsteemid Säilitab fikseeritud temperatuuri suure võimsusega laserdioodide ja optiliste andurite jaoks, et kõrvaldada lainepikkuse triivi ja signaali moonutused.
Telekommunikatsiooni riistvara Tagab pideva jahutuse kaugvälistele telekommunikatsioonikappidele ja tugijaamadele, kus kompressori hooldus on ebapraktiline.
1. Jahutusvõimsus (Qmax): ühe- või mitmeastmelised TEC-konfiguratsioonid, mis on loodud vastama sihtsoojuskoormusele.
2. Külmplaadi liidesed: kohandatud paigaldusavade mustrid, pinna tasasuse näitajad ja otsekinnitatava külmaploki mõõtmed.
3. Õhupoolne hajutamine: kohandatud jahutusradiaatori ekstrusiooniprofiilid, soojustorude integreerimine ja kõrge CFM-i/veekindla ventilaatori valik.
4. Elektrilised parameetrid: kohandatud tööpinged (12 V, 24 V, 48 V alalisvoolu), maksimaalsed voolupiirangud (Imax) ja integreeritud termistorid/NTC-andurid.
5. Keskkonnakaitse: valikulised IP-reitinguga ventilaatorid, ühtsed katted ja korrosioonivastased pinnatöötlused karmides välistingimustes.
Ettevõttesisene tootmiskontroll: täielik järelevalve alates pooljuhtide testimisest kuni lõpliku montaaži, vaakumjootmise ja hermeetilise sulgemiseni.
Ranged kvaliteedistandardid: 100% sõlmedest läbivad range vahelduvvoolu takistuse (Rac), soojusjuhtivuse ja Seebecki koefitsiendi testimise.
Täiustatud materjalide sünergia: toiteallikaks on ettevõttesisesed ülitugevad ekstrudeeritud termoelektrilised materjalid, mis tagavad suurepärase soojustõhususe ja pika tööea.
Prototüüp kuni mahutootmiseni: täielik tehniline tugi alates esialgsest soojussimulatsioonist ja CAD-paigutusest kuni mahutootmiseni.
See on tahkis-soojusjuhtimisseade, mis kasutab Peltieri mooduleid, et tõmmata soojust otse tahkelt pinnalt või külmplaadilt ja juhtida see õhkjahutusega jahutusradiaatori ja ventilaatori abil ümbritsevasse õhku.
Otse-õhku sõlmed on ideaalsed, kui soojusallika saab paigaldada otse külmaplaadile või kui vedelikukontuuride, pumpade ja torude paigaldamine on ruumi, kaalu või hoolduspiirangute tõttu ebapraktiline.
Jah. Pöörates rakendatud alalisvoolu polaarsust, muudab termoelektriline moodul soojusvoo suunda, võimaldades sujuvat ümberlülitamist aktiivse kütte ja jahutuse vahel.
Optimaalse konfiguratsiooni määramiseks esitage soovitud soojuskoormus (Qc), nõutav temperatuuride erinevus (ΔT), maksimaalne ümbritseva õhu temperatuur, saadaolev paigaldusruum/CAD-piirangud ja eelistatud alalispinge.
