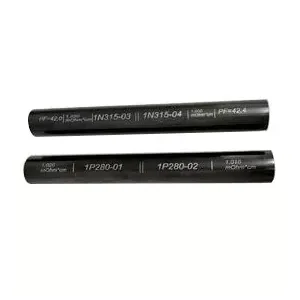

X-meritan toodab ekstrudeeritud termoelektrilisi materjale, mis põhinevad Bi2Te3-Sb2Te3 tahke lahusega materjalidel termoelektriliste jahutuselementide, Peltieri moodulite ja temperatuuri reguleerimise komponentide jaoks.
Need on Bi2Te3-põhised pooljuhtmaterjalid, mida töödeldakse ekstrusioonitehnoloogia abil, et saada tihedaid, peeneteralisi ja tekstureeritud struktuure.
Võrreldes traditsiooniliste sulatuspõhiste ettevalmistusmeetoditega parandab ekstrusioontöötlus plastse deformatsiooni kaudu terade sidumist, parandades mehaanilist töötlemist, säilitades samal ajal termoelektrilised omadused.
Peamised materjalisüsteemid hõlmavad järgmist:
● Bi2Te3-Sb2Te3 termoelektrilised sulamid: kasutatakse toatemperatuuri lähedal termoelektriliste jahutusrakenduste jaoks.
● N-tüüpi termoelektrilised materjalid: kombineeritud P-tüüpi materjalidega, et moodustada termoelektrilised paarid.
● P-tüüpi termoelektrilised materjalid: pakkuge TEC-struktuurides täiendavaid elektrilisi omadusi.
Rakendused hõlmavad järgmist:
● Termoelektrilised jahutuselemendid: Peltieri jahutussüsteemide pooljuhtkomponendid.
● Peltieri moodulid: termoelektrilistel elementidel põhinevad jahutusseadmed.
● Mikro-TEC-komponendid: õhukesed termoelektrilised struktuurid kompaktsete seadmete jaoks.
● Mitmeastmelised TEC-struktuurid: kihilised jahutusstruktuurid, mis nõuavad elementide ühtlast jõudlust.
● Temperatuuri reguleerimisseadmed: soojusreguleerimissüsteemide komponendid.
|
Parameeter |
Spetsifikatsioon |
|
Materjalide süsteem |
Bi2Te3-Sb2Te3 |
|
Materjali tüüp |
N-tüüpi / P-tüüpi termoelektrilised materjalid |
|
Ekstrudeeritud valuploki pikkus |
120 mm / 240 mm |
|
Pressitud valuploki läbimõõt |
25 mm / 30 mm / 35 mm |
|
Elektrijuhtivus |
870–1430 oomi⁻¹cm⁻¹ |
|
Materjali struktuur |
Tiheda tekstuuriga struktuur |
|
Õhukeste kiipide töötlemise võimalus |
Kuni 0,2 mm |
Mehaanilised omadused mõjutavad lõikamis-, viilutamis-, harvendus- ja montaažiprotsesse TEC-i tootmise ajal. Ekstrusioonitöötlemine parandab graanulitevahelist sidet plastilise deformatsiooni kaudu ja vähendab konstruktsiooni defekte töötlemise ajal.
|
Mehaaniline omadus |
N-tüüpi materjal |
P-tüüpi materjal |
|
Survetugevus (MPa) |
54.0 |
66.0 |
|
Nihketugevus (MPa) |
16.0 |
21.0 |
|
Youngi moodul (GPa) |
47.0 |
42.0 |
|
Poissoni suhe |
0.30 |
0.30 |
Materjali tugevus võimaldab töödelda termoelektrilisi kiipe paksuseni kuni 0,2 mm.
Peamised omadused:
● Elektrijuhtivus: 870–1430 oomi⁻¹cm⁻¹.
● Materjali struktuur: tihe ja ühtlane sisemine struktuur.
● Tektuuri suund: kontrollitud tera orientatsioon elemendi ühtsuse tagamiseks.
● Termoelektriline jõudlusparameeter: saavutab 2,9 × 10⁻³ 25 °C vaakumtingimustes.
Traditsioonilised tsoonisulatusmaterjalid võivad saavutada termoelektrilise jõudluse, kuid neil võib lõikamise ja harvendamise ajal olla lõhenemisomaduste tõttu piiranguid.
|
Võrdlusüksus |
Ekstrudeeritud Bi2Te3-Sb2Te3 materjalid |
Traditsioonilised tsoonisulamismaterjalid |
|
Sisemine struktuur |
Tiheda tekstuuriga struktuur |
Suunatud kristallstruktuur |
|
Mehaaniline töötlemine |
Suurem vastupidavus lõikamisel ja harvendamisel |
Tundlikum lõhustamisega seotud defektide suhtes |
|
Õhukeste kiipide valmistamine |
Toetab 0,2 mm õhukesi TEC komponente |
Raskem üliõhukesel töötlemisel |
|
Materjali järjepidevus |
Kontrollitud tekstuuri ühtsus |
Olenevalt kristallide kasvutingimustest |
|
Rakendused |
Micro TEC, mitmeastmeline TEC, täppisjahutus |
Tavapärased TEC-rakendused |
Termoelektrilised jahutusseadmed vajavad tasakaalustatud elektrilisi, termilisi ja mehaanilisi omadusi.
Peamised eelised:
Õhukeste laastude võime: mehaaniline tugevus toetab kuni 0,2 mm termoelektriliste laastude viilutamist ja lahjendamist.
Struktuuri ühtsus: tekstureeritud struktuurid parandavad mitmeelemendilistes ja mitmeastmelistes TEC-konfiguratsioonides kasutatavate termoelektriliste elementide vahelist kooskõla.
Materjali struktuur: Täiustatud tera sidumine aitab säilitada materjali terviklikkust korduvate kuumutamis- ja jahutamistsüklite ajal.
Tihe struktuur: suure tihedusega materjalistruktuurid sobivad kompaktsete termoelektriliste komponentide jaoks.
Optilise side jahutus: kasutatakse õhukeste termoelektriliste elementide jaoks optilistes transiiverites ja lasertemperatuuri juhtimissüsteemides.
Rakendused:
● Optilise transiiveri jahutus: optiliste komponentide temperatuuri juhtimine.
● Laserdioodi temperatuuri juhtimine: laserseadmete soojusregulatsioon.
● Fiberside moodulid: kompaktsed jahutusstruktuurid.
Mitmekihilised jahutusstruktuurid: kasutatakse seal, kus mitu termoelektrilist kihti nõuavad ühtlast jõudlust.
Rakendused:
● Virnastatud termoelektrilised struktuurid: mitmekihilised TEC-konfiguratsioonid.
● Kõrgtäpne temperatuuri juhtimine: soojusreguleerimissüsteemid.
● Kompaktsed jahutussüsteemid: piiratud ruumi jahutusrakendused.
Suure läbimõõduga ekstrudeeritud valuplokid: kasutatakse suuremate termoelektriliste jahutuskomponentide jaoks.
Rakendused:
● Tööstuslikud temperatuuri reguleerimise seadmed: lokaliseeritud soojusjuhtimine.
● Elektroonilised jahutussüsteemid: pooljuhtide termoregulatsioon.
● Pooljuhtseadmed: täppiselektrooniline jahutus.
Täppisjahutuskomponendid: kasutatakse meditsiinilistes külmutusseadmetes ja laboratoorsetes temperatuurikontrolliseadmetes.
Rakendused:
● Meditsiinilised jahutussüsteemid
● Laboratoorse temperatuuri reguleerimise seadmed
● Uurimisinstrumendid
|
Materjali tüüp |
Peamised omadused |
Rakendused |
|
Bi2Te3-Sb2Te3 |
Termoelektriline jõudlus toatemperatuuri lähedal |
TEC moodulid, Peltier jahutuskomponendid |
|
N-tüüpi Bi2Te3 |
Elektrijuhtivus ja mehaaniline tugevus |
Termoelektriliste elementide paarid |
|
P-tüüpi Bi2Te3-Sb2Te3 |
Mehaaniline tugevus ja termoelektrilised omadused |
TEC jahutuskonstruktsioonid |
X-meritan integreerib termoelektriliste materjalide ettevalmistamise, ekstrusioonitöötluse, elementide töötlemise ja montaaži integreerimise.
Tootmisprotsessid:
● Materjali ettevalmistamine: termoelektriliste materjalide koostiste valmistamine.
● Extrudation Processing: tiheda tekstuuriga struktuuride moodustamine.
● Elementide töötlemine: termoelektriliste komponentide lõikamine ja vormimine.
● Elektriühendus: Keevitamine ja ühenduste töötlemine.
● Assamblee integreerimine: termoelektriliste struktuuride integreerimine.
● Toimivuse kontrollimine: töödeldud komponentide kontrollimine.

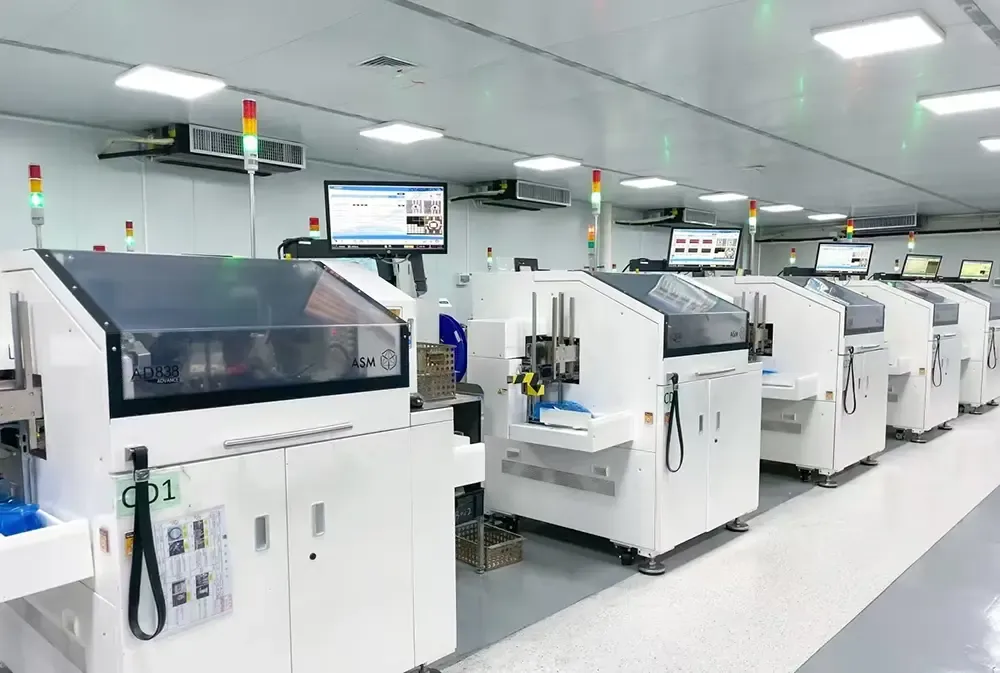

Tootmisseadmed:
● Tinakastmisahi
● Vibratsiooniga vormimismasin
● Keevitusmasin
● Ahi
● Doseerimismasin
● Automaatne sulgemismasin
● Lõikemasin
● Tahkestamismasin
● Taasjootmise seadmed
● Täisautomaatne trükimasin
X-meritani ekstrudeeritud termoelektrilised materjalid põhinevad Bi2Te3-Sb2Te3 materjalidel, millel on kontrollitud elektrilised omadused, tihe tekstuuriga struktuur ja mehaanilised omadused TEC-i tootmiseks.
Tehnilised andmed hõlmavad elektrijuhtivust 870–1430 oomi⁻¹cm⁻¹, survetugevust kuni 66 MPa, ekstrudeeritud valuploki mõõtmeid 120 mm / 240 mm ja läbimõõduga 25 mm / 30 mm / 35 mm ning õhukese kiibi töötlemisvõimet kuni 0,2 mm.
Materjale kasutatakse TEC-i tootmiseks, Peltieri moodulite, optilise side jahutuse, meditsiinilise temperatuuri reguleerimise ja pooljuhtide soojusjuhtimise rakenduste jaoks.
