Mikrotermoelektrilised jahutid LiDAR-i jaoks

LiDAR-i Micro Thermoelectric Coolers sees olev lasersaatja tekitab töötamise ajal soojust, samas kui ümbritsev temperatuur võib erinevates töökeskkondades oluliselt erineda. Kui laseri temperatuur muutub üle nõutava töövahemiku, ei pruugi optiline seade säilitada nõutavat töötingimust.

Micro-TEC-i saab paigaldada otse lasermooduli külge, et pumbata soojust aktiivselt temperatuuritundlikust komponendist eemale. Erinevalt passiivsest jahutusradiaatorist ei tugine see ainult loomulikule või sunnitud soojuse hajumisele.

Kompaktsete LiDAR-sõlmede puhul on peamiseks kasutusväärtuseks lokaalne temperatuuri reguleerimine. Jahuti saab paigutada laserallika lähedale, ilma et oleks vaja kompressorit, külmutusagensi ahelat või liikuvaid mehaanilisi komponente.

Peamised spetsifikatsioonid

Tegelik jahutusvõimsus, vool, pinge, mõõtmed ja soojuslik jõudlus sõltuvad valitud Micro-TEC konfiguratsioonist ja LiDAR komponendi soojuskoormusest.

Kompaktne suurus piiratud ruumiga LiDAR-moodulitele

LiDAR-i mikrotermoelektrilistel jahutitel on piiratud siseruum, kuna laser, detektor, optilised komponendid, elektroonilised ahelad ja soojuse hajutamise struktuurid on integreeritud ühte komplekti.

Meie Micro-TEC-sid saab toota mikromõõtmetes kuni mõne millimeetrini. See võimaldab jahuti paigutada laseri või muu kuumustundliku komponendi lähedusse, selle asemel et hõivata ruumi eraldi jahutussüsteemina.

Kohandatud LiDAR-koostude puhul saab toote mõõtmeid hinnata olemasoleva paigaldusruumi, komponentide asukoha, paigaldusstruktuuri ja elektriliidese järgi.

Energiatarve alla 1 W

Energiatarve on oluline disainiparameeter, kui Micro-TEC on integreeritud sõiduki LiDAR-i või muusse kompaktsesse elektroonilisse süsteemi.

Meie mikrotermoelektrilised jahutid võivad asjakohastes konfiguratsioonides töötada alla 1 vatti. Tegelik võimsusvajadus sõltub valitud tootekonstruktsioonist ja reguleeritavast soojuskoormusest.

Tehniliseks hindamiseks peaksid kliendid esitama soovitud jahutustemperatuuri, soojuskoormuse, saadaoleva pinge ja paigaldusmõõtmed, et saaks valida sobiva Micro-TEC konfiguratsiooni.

Tahkis jahutus ilma külmutusagensita

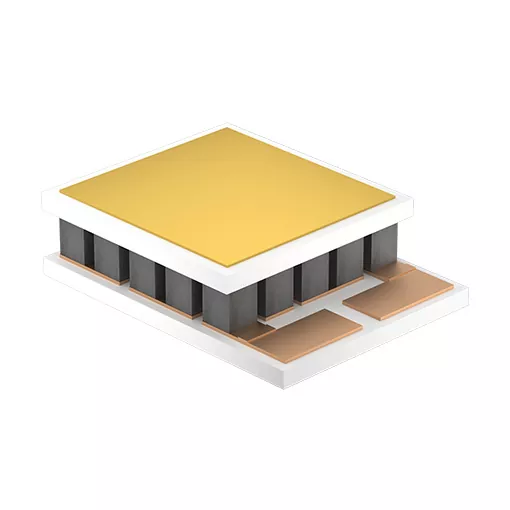

LiDAR-i mikrotermoelektrilised jahutid kasutavad keraamiliste substraatide vahel pooljuhttermoelektrilisi materjale, et edastada soojust elektrivoolu rakendamisel.

Komponendil on:

● Kompressor puudub

● Ei ole külmutusagensit

● Mehhaanilisi liikuvaid osi pole

● Kompaktne pooljuhtkonstruktsioon

● Otse elektriline juhtimine

See struktuur on kasulik LiDAR moodulite jaoks, kus jahutuskomponent tuleb paigaldada laseri lähedusse ja integreerida piiratud mehaanilisse ruumi.

Aktiivne soojuspumpamine lasertemperatuuri reguleerimiseks

Micro-TEC-i kasutatakse sihtkomponendi temperatuuri reguleerimiseks, mitte lihtsalt kogu LiDAR-i korpuse temperatuuri langetamiseks.

Elektrienergia kasutamisel kandub soojus külmalt küljelt kuumale poolele. Külm pool asetatakse laseri või muu temperatuuritundliku komponendi lähedusse, kuum pool aga peab olema ühendatud tõhusa soojuse hajumise teega.

Seetõttu tuleb soojusdisaini puhul arvestada Micro-TEC mõlema poolega:

Sihtkomponent → Micro-TEC külm külg → Micro-TEC kuum külg → LiDAR soojuse hajumise struktuur

Kui kuum pool ei suuda ülekantud soojust tõhusalt eemaldada, väheneb kogu süsteemi jahutusvõime.

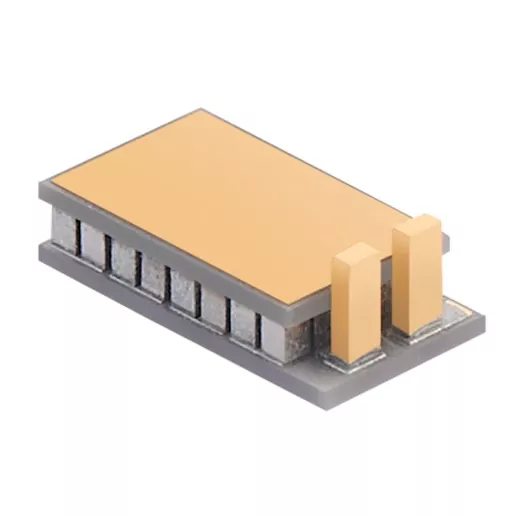

Micro-TEC koos päisega LiDAR-i koostu jaoks

LiDAR-i disainilahenduste jaoks, mis nõuavad määratletud mehaanilist liidest, saame pakkuda päistega mikrotermoelektrilisi jahuteid.

Päise konfiguratsiooni saab hinnata järgmiselt:

● Saadaolev paigaldusruum

● Paigalduskonstruktsioon

● Komponentide asend

● Elektriühendus

● Kokkupanemise nõuded

Mittestandardsete konstruktsioonide puhul saavad kliendid esitada olemasoleva näidise või tehnilise joonise. Hindame struktuuri enne proovi valmistamist.

Kohandatud mikrotermoelektrilised jahutid

Standardne Micro-TEC ei pruugi vastata konkreetse LiDAR-mooduli mõõtmetele või soojusnõuetele. Toetame kliendi näidiste või jooniste põhjal kohandatud tooteid.

Kohandamise protsess võib hõlmata:

Mõõtmed → Elektrilised parameetrid → Paigaldusstruktuur → Päise konfiguratsioon → Termilised nõuded

Enne masstootmist valmistatakse näidised kliendi kinnituseks. See võimaldab enne tootmiskoguse vabastamist kontrollida Micro-TEC-i tegeliku LiDAR-i koostuga.

Micro-TEC-i valikuks vajalik teave

Uue LiDAR-i jahutusprojekti kohta saavad kliendid esitada järgmist teavet:

Kui mõned parameetrid pole veel saadaval, võib tehnilise hindamise lähtepunktina kasutada olemasolevat Micro-TEC näidist või LiDAR-i koostejoonist.

Paigaldus ja termiline liides

Micro-TEC ja lasermooduli vaheline termiline liides mõjutab otseselt soojusülekannet.

Külm pool peaks säilitama piisava kontakti sihtkomponendiga ja sobivat termilise liidese materjali (TIM) saab kasutada, kui koostu konstruktsioon seda nõuab.

Kuum pool nõuab tõhusat soojuse hajumise teed. Jahutusradiaator, korpus või muu jahutusstruktuur peaks olema konstrueeritud nii, et see eemaldaks Micro-TEC-i poolt ülekantud soojuse.

Micro-TEC-i tuleb kasutada ka ettenähtud elektriliste parameetrite piires. Maksimaalset IMAX-i voolu ei tohi ületada, sest liigne vool võib kahjustada termoelektrilise pooljuhtide ristmikku.

Tootmisvõime

X-Meritan toodab mikrotermoelektrilisi jahuteid ja kontrollib ka ülesvoolu termoelektriliste materjalide valmistamist.

Meie tootmisvõimalused hõlmavad järgmist:

● Termoelektrilise materjali ettevalmistamine

● Täpne komponentide töötlemine

● Keevitamine

● Kokkupanek

● Mikropakend

● Kohandatud Micro-TEC tootmine

See tootmisstruktuur toetab projekte, mis nõuavad mittestandardseid Micro-TEC mõõtmeid, kinnitusstruktuure või elektrilisi konfiguratsioone.

Kohandatud LiDAR-rakenduste jaoks saab toodet arendada materjali ja komponendi tasandil, mitte piirduda olemasoleva standardjahutiga.

Mikrotermoelektrilise jahuti arendusprotsess

Kohandatud LiDAR-i jahutusprojektide puhul järgime näidispõhist arendusprotsessi:

Kliendi joonis / Näidis → Tehniline hindamine → Tootekujundus → Näidistootmine → Näidise kinnitus → Masstootmine

Näidise kinnitamise etapp võimaldab enne masstootmist kontrollida mõõtmeid, paigalduskonstruktsiooni, elektriühendust ja koostu ühilduvust.

Rakendused

Mikrotermoelektrilisi jahuteid saab kasutada temperatuuri reguleerimiseks:

● LiDAR lasersaatjad

● Temperatuuritundlikud optoelektroonilised komponendid

● Kompaktsed optilised moodulid

● Autotööstuse LiDAR-i koostud

● Muud miniatuursed elektroonilised komponendid, mis vajavad lokaalset aktiivjahutust

Kvaliteet ja ekspordikogemus

X-Meritanil on enam kui 10-aastane kogemus miniatuurse pooljuhtjahutuse vallas ja ettevõte pakub Micro-TEC tooteid rahvusvahelistele turgudele.

Ettevõte on omandanud ISO- ja CE-sertifikaadid ning ekspordib tooteid Euroopasse, Põhja-Ameerikasse, Lõuna-Ameerikasse, Kagu-Aasiasse ja teistele turgudele.

Meie tehniline kogemus hõlmab kiudoptilist sidet, tööstuslikke meditsiiniseadmeid, nutikat autoelektroonikat, tarbeelektroonikat ja uurimisrakendusi.

KKK

Millist teavet on vaja LiDAR-i jaoks Micro-TEC-i valimiseks?

Kõige kasulikum teave sisaldab komponendi soojuskoormust, sihttemperatuuri, saadaolevat pinget, maksimaalset voolutugevust, paigaldusmõõtmeid, paigalduskonstruktsiooni ja kuuma poole soojuse hajumise meetodit. Hindamiseks võib kasutada ka joonist või olemasolevat Micro-TEC näidist.

Kui väike võib Micro-TEC olla?

X-Meritan suudab toota Micro-TEC konfiguratsioone kuni mõne millimeetrini, olenevalt nõutavast struktuurist ja jõudlusest. Lõplikud mõõtmed tuleb kinnitada vastavalt taotlusele.

Kas saate teha Micro-TEC-i meie LiDAR-i joonise järgi?

Jah. Toetame kohandamist kliendi jooniste või näidiste põhjal. Tootest võetakse proov ja see kinnitatakse enne masstootmist.

Kas saate Micro-TEC-i varustada päisega?

Jah. Päise konfiguratsioonid on saadaval rakenduste jaoks, mis nõuavad määratletud paigaldus- või ühendusstruktuuri. Päise täpne kujundus kinnitatakse vastavalt LiDAR-i komplektile.

Kas Micro-TEC võib töötada alla 1 W?

Jah, kohaldatavad konfiguratsioonid võivad töötada alla 1 W. Tegelik energiatarve sõltub Micro-TEC konstruktsioonist, töötingimustest ja soojuskoormusest.

Mis on peamine paigaldusprobleem?

Kaks kõige olulisemat punkti on külma külje soojuskontakt ja kuuma poole soojuse hajumine. Külm pool vajab tõhusat kontakti sihtkomponendiga, kuumal aga peab olema piisav tee ülekantud soojuse eemaldamiseks.

Kas Micro-TEC-i saab pidevalt kasutada?

Pidev töö sõltub valitud Micro-TEC konfiguratsioonist ja selle kindlaksmääratud elektrilistest ja termilistest töötingimustest. Toodet tuleb kasutada ettenähtud pinge ja voolu piirides ning kuum pool peab olema piisavalt jahutatud.

Mis juhtub, kui IMAX-i vool on ületatud?

Määratud IMAX-i voolutugevuse ületamine võib põhjustada liigset elektrilist ja termilist pinget ning kahjustada termoelektrilise pooljuhtide ristmikku. Seetõttu tuleks Micro-TEC-i kasutada ettenähtud elektrivahemikus.

X-Meritan pakub LiDAR-i jaoks mikrotermoelektrilisi jahuteid, millel on mikrosuuruses struktuurid, tahkis-Peltieri jahutus, kohandatud paigalduskonfiguratsioonid ja näidispõhine arendus.

Uue LiDAR jahutusprojekti jaoks saatke meile oma joonis, näidis, paigaldusmõõtmed, soojuskoormus, sihttemperatuur või olemasolev Micro-TEC spetsifikatsioon. Saame hinnata nõudeid ja välja töötada vastava Micro-TEC proovide kinnitamiseks enne masstootmist.
