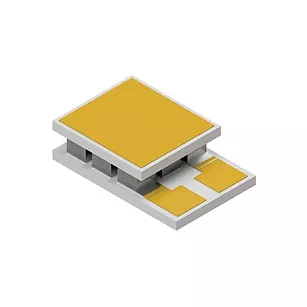

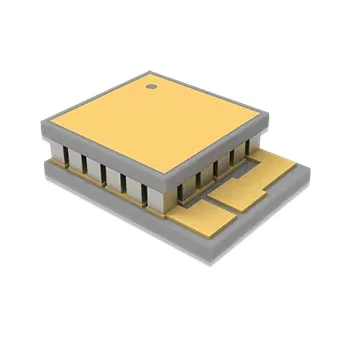

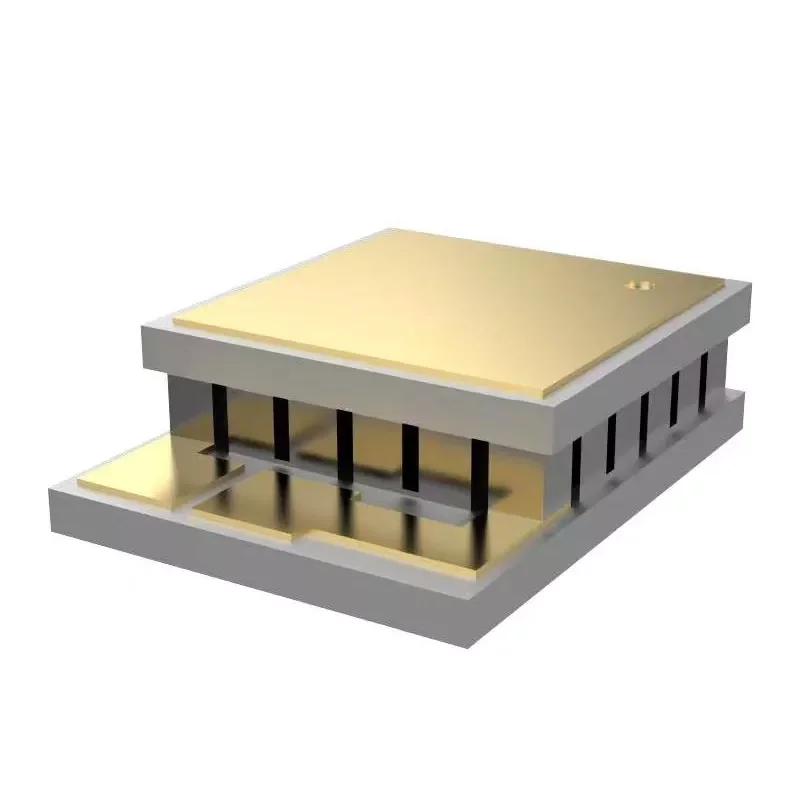

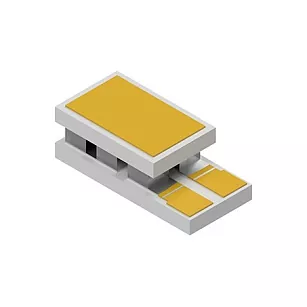

Mikrotermoelektrilised jahutid optoelektroonika jaoks

X-Meritan hõlmab termoelektriliste materjalide arendamise, termoelektrilise jahuti (TEC) komponentide valmistamise ja soojuslahenduste kavandamise võimalusi. Need optoelektrooniliste seadmete mikrotermoelektrilised jahutid kasutavad aktiivseks jahutamiseks või soojendamiseks Peltieri efekti, välistades vajaduse kompressorite, külmutusagensite või liikuvate mehaaniliste osade järele. Need sobivad temperatuuritundlikele komponentidele, nagu laserdioodid, optilised sideseadmed, fotodetektorid, lidari moodulid ja muud kompaktsed optoelektroonilised komponendid.

Omadused:

● Miniatuurne disain, mis sobib piiratud ruumiga optoelektroonika ja täppiselektroonika pakendamiseks.

●  Toetab täpset temperatuuri reguleerimist, aidates vähendada temperatuuri triivi mõju seadme jõudlusele.

● Tahkis jahutusstruktuur, ilma liikuvate osadeta, mis tagab stabiilse ja usaldusväärse pikaajalise töö.

●  Kõrgetemperatuuriline töövõime: sobib rakendustele, mis nõuavad stabiilset temperatuuri reguleerimist kõrgendatud ümbritseva õhu temperatuuril.

●  Vibratsiooni või mehaanilise müra puudumine: pooljuhtstruktuur sobib täppisoptiliste süsteemide ja tundlike mõõteseadmete jaoks.

● RoHS-iga ühilduv, hõlbustades rakendamist ülemaailmsetes turuprojektides.

Rakenduse stsenaariumid:

●  Optiliste sideseadmete temperatuuri juhtimine, eriti laserdioodide, DFB-de, EML-ide ja TOSA/ROSA välistemperatuuri juhtimine.

●  LiDAR-saatjate ja vastuvõtjate temperatuuri stabiliseerimine.

●  Valgusallikad ja andurüksused meditsiinilistes testimisseadmetes.

●  Täpsed optilised katsestendid ja laboratoorsed kalibreerimisplatvormid.

● Pakkimisrakendused, mis nõuavad väikest suurust, madalat vibratsiooni ja kiiret reageerimist.

Spetsifikatsioonid ja kohandamine

Valikukriteeriumid

Optoelektroonika jaoks mikrotermoelektriliste jahutite valimisel arvestage järgmiste parameetritega:

Mõõtmed: kohandatud vastavalt seadme alusele ja kinnituskambrile

Paksus: peab tasakaalustama soojustakistust, kinnitusjõudu ja kokkupanekuruumi

Maksimaalne töövool: peab vastama ajami toiteallikale ja temperatuuri reguleerimise strateegiale

Maksimaalne temperatuuride erinevus (Delta Tmax): sõltub kuuma otsa jahutusradiaatori tingimustest

Heat Pump Capacity (Qmax): Determines how much heat can be removed

Takistus ja pinge: mõjutavad ajami kadusid ja juhtimise täpsust

Kohandamisel kinnitame:

Soojusallika mõõtmed: laserkiip, TO-pakett, mikrosensor või integreeritud optoelektrooniline moodul.

Liidese materjalid: nikeldamine, joodisega ühilduvus või spetsiaalsed metalliseerimise nõuded.

Töötemperatuuri vahemik: ruumitemperatuuri stabiliseerimine, madalal temperatuuril töötamine või kõrge temperatuuri kompenseerimine.

Konstruktsiooninõuded: üliõhuke konstruktsioon, suurem soojuspumba tihedus või muud ruumipiirangud.

Tehnilised andmed

Miks valida X-Meritan?

Miniatuurne TEC-disain: mikro-TEC-d, mis on nii väikesed kui 1,5 × 1,1 mm, minimaalse paksusega 0,65 mm.

Kõrge soojuspumba tihedus: kuni ligikaudu 43 W/cm², sobib kompaktsete, suure soojusvooga rakenduste jaoks.

Termoelektriliste materjalide asjatundlikkus: ettevõttesisene termoelektriliste materjalide arendus toetab optimeeritud TEC jõudlust ja rakendusespetsiifilisi disainilahendusi.

Kohandatud TEC-lahendused: kohandatud mõõtmed, elektrilised omadused, materjali konfiguratsioon, metalliseerimine ja ühendusstruktuurid, mis põhinevad rakendusnõuetel.

Prototüübist tootmiseni: Toetus termodisainist ja prototüübi arendamisest kuni testimise ja mahutootmiseni.

Korduma kippuvad küsimused

Miks sobib see toode optoelektroonikaseadmete jaoks paremini kui tavalised jahutusradiaatorid?

Tavalised jahutusradiaatorid pakuvad ainult passiivset jahutust, mistõttu seadme temperatuur kõigub koos ümbritseva õhu temperatuuri muutustega. Mikrotermoelektrilised jahutid aga juhivad aktiivselt temperatuuri, viies töötemperatuuri tagasi sihtvahemikku, muutes need ideaalseks temperatuurimuutuste suhtes tundlike optoelektrooniliste süsteemide jaoks.

Mida tuleks laserdioodiprojektides eelistada?

Keskenduda ei tohiks ainult jahutusplaadile endale, vaid kogu soojusteele: soojusallika kontaktile, liidese materjalidele, jahutusradiaatori konstruktsioonile ja sellele, kas ajami vool on õigesti sobitatud.

Kas X-Meritan saab termoelektrilise jahuti (TEC) suurust kohandada?

Jah. X-Meritan saab hinnata kohandatud suurusi ja konfiguratsioone tehniliste jooniste, näidiste või rakenduse spetsifikatsioonide põhjal. Kohandamine hõlmab mõõtmeid, elektrilisi omadusi, P/N materjali konfiguratsiooni, ühenduse struktuuri ja liidese nõudeid.
