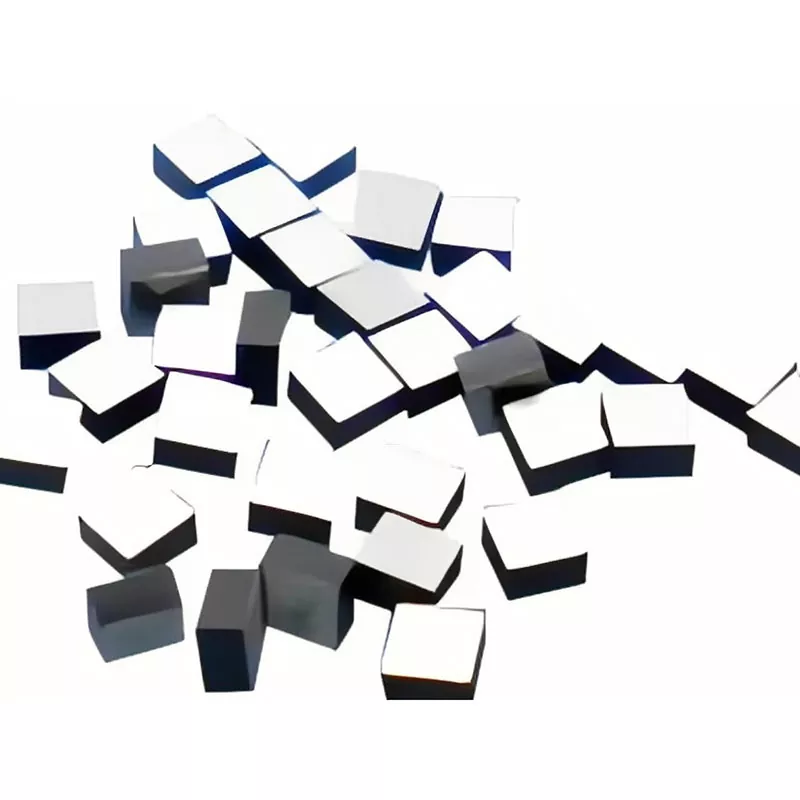

NTC termistor infrapuna termopiili jaoks

NTC Thermistor for Infrared Thermopile annab täiendava temperatuurisignaali, muutes selle takistust vastavalt anduri temperatuurile. Temperatuuriga seotud kõikumiste kompenseerimiseks saab termopilu signaali ja NTC signaali seejärel koos töödelda. See muudab NTC oluliseks tugikomponendiks infrapuna-termopilesüsteemides, kus on nõutav mõõtmise stabiilsus ja korratavus.

Kuidas see töötab

Põhilist töösuhet võib mõista järgmiselt:

Infrapunakiirgus
↓
Thermopile genereerib elektriväljundit
↓
Ümbritseva õhu või anduri temperatuuri muutused
↓
NTC takistuse muutused
↓
Temperatuuriteavet loeb vooluahel
↓
Rakendatakse temperatuuri kompenseerimist
↓
Stabiilsem termopiili mõõtmine

Kui infrapunakiirgus jõuab termovaiani, genereerib andur elektrilise väljundi, mis on seotud sensorelemendi ja selle võrdluskeskkonna temperatuuride erinevusega.

Samal ajal võivad ümbritseva õhu temperatuuri muutused muuta termopaki ja ümbritsevate komponentide temperatuuri. NTC termistor reageerib sellele temperatuurimuutusele vastava takistuse muutuse kaudu.

Signaalitöötlusahel kasutab NTC takistusteavet, et hinnata temperatuuriga seotud efekti ja rakendada termopaagi väljundile kompensatsiooni. Eesmärk ei ole suurendada infrapunasignaali ennast, vaid vähendada anduri termilise keskkonna muutustega seotud mõõtmiste varieerumist.

Miks on temperatuuri kompenseerimine oluline?

Infrapuna-termopiili NTC termistorit mõjutab rohkem kui sihtobjekt. Muutused andurikoostu temperatuuris võivad samuti mõjutada väljundsignaali.

Suhe võib kokku võtta järgmiselt:

Tehnilised andmed

Rakendused

Mittekontaktsed infrapunatermomeetrid

Infrapuna-termomeetrid kasutavad termopille sensorelemente, et tuvastada soojuskiirgust ilma sihtmärgiga otsese kokkupuuteta. NTC võib anda temperatuuriteavet anduri termilise keskkonna muutustest põhjustatud muutuste kompenseerimiseks.

Meditsiiniline temperatuuri mõõtmine

Termopiilipõhised temperatuurimõõtmissüsteemid, sealhulgas kõrvatermomeetrid ja muud mittekontaktsed meditsiinilised temperatuuriseadmed, nõuavad stabiilset anduri väljundit muutuvates keskkonnatingimustes. NTC toetab kompenseerimisprotsessi, jälgides asjakohaseid temperatuurimuutusi anduri ümber.

Infrapunatuvastusseadmed

Infrapunatuvastussüsteemid võivad anduri temperatuuri muutudes kogeda väljundi muutumist. Sobitatud NTC annab temperatuuri viiteväärtuse, mis on vajalik temperatuurist sõltuvate mõjude korrigeerimiseks tuvastussüsteemis.

HVAC ja keskkonnatundlikkus

Nutikad HVAC-seadmed ja keskkonnaseireseadmed võivad töötada pidevalt muutuvates keskkonnatingimustes. NTC temperatuurikompensatsioon võib aidata termopiil põhinevatel infrapunasensori moodulitel säilitada ühtlasemaid mõõtmisi.

Kodumasinad

Kompaktseid infrapunasensori mooduleid kasutatakse erinevates nutikates seadmetes temperatuuri tuvastamiseks ja jälgimiseks. NTC saab integreerida termovaiakoostu, kus on vaja temperatuuri kompenseerimist piiratud paigaldusruumis.

Uurimistöö ja teadusinstrumendid

Teaduslikud ja laboratoorsed infrapunamõõtmisseadmed võivad vajada kontrollitud ja korratavat anduri jõudlust. Korralikult sobitatud NTC võib anda termopiitide kompenseerimiseks ja kalibreerimiseks vajaliku temperatuuri võrdlusaluse.

Miks valida Thermopile NTC lahenduste jaoks X-Meritan?

X-Meritani eelis ei piirdu individuaalse termistori tarnimisega. Ettevõte tegeleb termoelektriliste materjalide, põhikomponentide, testimise ja soojusjuhtimise lahendustega, pakkudes komponentide kohandamiseks laiemat tehnilist baasi.

Materjalide ja komponentide võimekus

X-Meritanil on kogemusi termoelektriliste materjalide ja pooljuhtide soojusjuhtimise komponentide vallas, mis toetab kliente, kes töötavad temperatuurikontrolli ja anduritega seotud projektidega.

Kohandatud komponentide arendus

Takistuse, B-väärtuse, mõõtmete ja tolerantsi üle saab arutada vastavalt kliendi termovaiakoostu või elektroonikaahela nõuetele.

Kvaliteedikontroll ja testimine

Tootmis- ja testimisprotsesse kasutatakse komponentide jõudluse ja partii järjepidevuse kontrollimiseks, toetades stabiilset tarnimist prototüübi kontrollimiseks ja järgnevaks tootmiseks.

Näidiskontroll enne masstootmist

Kliendid saavad esitada jooniseid, näidiseid või tehnilisi nõudeid. X-Meritan saab edastada tehnilisi üksikasju, korraldada proovide kontrolli ja pärast kinnituse saamist jätkata masstootmist.

Tehnilise integratsiooni tugi

Uut termopiilmoodulit arendavate klientide jaoks saab X-Meritan osaleda komponentide valimisel ja tehnilises suhtluses, et aidata sobitada NTC anduri ja kompensatsioonisüsteemiga.

KKK

Mis on infrapunatermopiili NTC termistori funktsioon infrapuna termopiilis?

NTC-termistor annab temperatuuriteavet, et kompenseerida temperatuuriga seotud muutusi termopaagi väljundis. Seda kasutatakse tavaliselt temperatuuri võrdlus- või kompensatsioonikomponendina, mitte esmase infrapunadetektorina.

Miks vajab infrapuna termopilt temperatuuri kompenseerimist?

Termopiili väljundit võivad mõjutada anduripaketi ja ümbritseva keskkonna temperatuuri muutused. Ilma sobiva kompensatsioonita võivad need muudatused põhjustada mõõtmistulemusi isegi siis, kui sihttemperatuur jääb muutumatuks.

Kuidas NTC kompenseerib termopaagi andurit?

NTC muudab takistust temperatuuri muutudes. Termopiilsüsteem loeb seda takistust ja kasutab saadud temperatuuriteavet oma signaalitöötlusahelas või kompensatsioonialgoritmis, et korrigeerida temperatuuriga seotud väljundi kõikumisi.

Kuidas valida termovaia jaoks NTC takistuse väärtust?

Nõutav takistus sõltub termopaagi ahelast, võrdlustemperatuurist, kompensatsioonimeetodist ja eeldatavast tööpiirkonnast. NTC tuleks valida koos termovaia ja selle signaalitöötluse konstruktsiooniga.

Kas B väärtus mõjutab termopaagi temperatuuri kompenseerimist?

Jah. B väärtus määrab NTC takistuse ja temperatuuri suhte ja mõjutab seetõttu kompensatsioonisüsteemi kasutatavat temperatuuriteavet.

Kas NTC takistust ja B väärtust saab kohandada?

Jah. X-Meritan saab arutada kohandatud takistuse ja B väärtusi vastavalt termopilusüsteemi nõuetele.

Kas termovaia NTC mõõtmeid saab kohandada?

Jah. Mõõtmeid ja füüsilist konfiguratsiooni saab hinnata vastavalt termovaia korpusele, paigalduspinnale ja montaažinõuetele.

Kas X-Meritan saab joonise või näidise põhjal välja töötada NTC?

Jah. Kliendid saavad hindamiseks esitada jooniseid, näidiseid või tehnilisi kirjeldusi. Näidise kontrolli saab lõpetada enne masstootmist.

Kas see NTC sobib meditsiiniliste infrapunatermomeetrite jaoks?

NTC-termistoreid saab kasutada temperatuuri kompenseerivate komponentidena termopiilpõhistes infrapunatermomeetrites, sealhulgas meditsiinilistes temperatuurimõõtmisseadmetes. Eritakistus, B väärtus, tolerants ja füüsiline konfiguratsioon tuleks valida vastavalt anduri konstruktsioonile.
