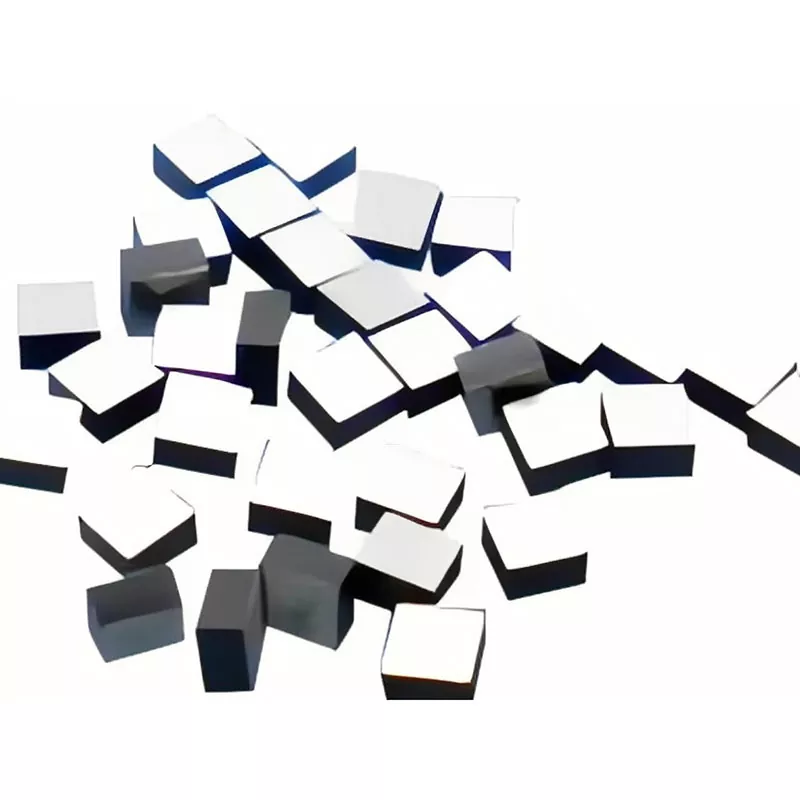

Kõrge täpsusega NTC termistorikiip

NTC termistorid kasutavad negatiivse temperatuuriteguri karakteristikut, mis tähendab, et nende takistus muutub temperatuuri muutudes. Andurahelas saab takistuse kõikumise muundada jälgimiseks ja juhtimiseks temperatuuriteabeks.

Kiibirakenduste puhul mõjutab R25, B väärtuse, takistuse tolerantsi, kiibi mõõtmete ja elektroodi struktuuri valik otseselt vooluahela sobitamist ja kokkupanekut. R25 tähistab nimitakistust temperatuuril 25 °C, samas kui B väärtus kirjeldab termistori takistus-temperatuuri karakteristikut.

Kõrge täpsusega NTC termistorikiip on mõeldud rakendusteks, kus andurelement tuleb paigutada temperatuuritundliku komponendi lähedusse, hoides samal ajal hõivatud ruumi väikesena.

Tehnilised parameetrid

Järgmised mudelid esindavad saadaolevaid toote spetsifikatsioone. Elektrilised väärtused ja mõõtmed tuleks valida vastavalt nõutavatele vooluahela omadustele ja montaažimeetodile.

Täiendavad saadaolevad vahemikud

Väike suurus

Kõrge täpsusega NTC termistorikiip on saadaval kompaktsete konstruktsioonidena rakenduste jaoks, kus tavaline pakitud temperatuuriandur võtaks liiga palju ruumi. Valitud mudelid praeguses vahemikus on nii väikesed kui 0,45 × 0,45 mm, samas kui kohandatud kiibi mõõtmeid saab hinnata kliendi jooniste või näidiste põhjal.

Väikese kiibi struktuur sobib anduri elemendi paigutamiseks optiliste, elektrooniliste või muude temperatuuritundlike komponentide lähedusse. Lõplikud mõõtmed tuleb kinnitada vastavalt nõutavatele elektrilistele omadustele ja montaažiprotsessile.

Traadi liimimine

Kiibile saab traadi ühendamiseks lisada kullatud või hõbetatud elektroodid. Sõltuvalt elektroodi konfiguratsioonist ja montaažiprotsessist saab toetada kuld-, alumiinium- ja hõbetraadi ühendamist.

See struktuur sobib kompaktsetele hübriidmoodulitele ja muudele sõlmedele, kus termistor tuleb integreerida otse andurialasse. Elektroodi materjali ja sidumisnõudeid saab kinnitada proovide hindamisel.

Juhtmega ühendatavaid NTC termistore kasutatakse ka kompaktsetes optilistes transiiverites, kus andurelement on paigutatud temperatuuritundlike optiliste komponentide lähedale.

Vastupidavus ja B väärtus

Vastupidavus ja B väärtus tuleks valida sobiva kombinatsioonina, mitte käsitleda täiesti sõltumatute parameetritena. Saadaval takistuse vahemik on 1 kΩ kuni 1000 kΩ, samas kui B väärtuse vahemik on 3200 K kuni 4500 K.

Ahela projekteerimisel tuleks nimitakistust temperatuuril 25 °C, B väärtust, tolerantsi ja nõutavat tundlikkusvahemikku arvesse võtta koos. Saadaval on standardkombinatsioonid ja taotluse põhjal saab hinnata mittestandardseid nõudeid.

B väärtus määratakse tavaliselt koos selle võrdlustemperatuuri vahemikuga, nt B25/50 või B25/85, nii et täpne määratlus tuleks enne vooluahela kalibreerimist kinnitada kehtivas tootespetsifikatsioonis. Suuremate tootjate kommertskiibi NTC tooteandmed täpsustavad samamoodi R25 ja B väärtused määratletud võrdlustemperatuuridega.

Vastupanu taluvus

Valitud mudeleid saab varustada takistuse tolerantsiga ±0,5% ja ±1%. See spetsifikatsioon kirjeldab nimitakistuse väärtuse lubatud hälvet ja seda ei tohiks esitada temperatuuri üldise mõõtmise täpsusena.

Temperatuuritundlike vooluahelate puhul võivad takistuse tolerants, B-väärtuse tolerants, vooluahela disain, kalibreerimismeetod ja töötingimused mõjutada lõplikku temperatuuri mõõtmise tulemust. Seetõttu tuleks nõutav tolerants valida vastavalt kogu andurisüsteemile.

Termiline reaktsioon

Loetletud mudelite termiline ajakonstant on olenevalt kiibi struktuurist ja mudelist ≤2 s või ≤3 s. Väiksem termiline ajakonstant näitab üldiselt, et termistor saavutab ümbritsevate tingimustega termilise tasakaalu kiiremini.

Tegelik reaktsioon kokkupandud moodulis oleneb ka kinnitusviisist, termilisest sidumisest, ümbritsevatest materjalidest ja õhuvoolust. Sel põhjusel tuleks kiibi spetsifikatsiooni hinnata koos tegeliku paigaldusstruktuuriga.

Rakendused

Optiline side

Suure täpsusega NTC termistorikiipi saab integreerida temperatuuri jälgimiseks optilistesse sidemoodulitesse ja optilistesse transiiveritesse. Selle kompaktne struktuur võimaldab andurielemendi paigutada temperatuuritundlike optiliste komponentide lähedusse ilma tavalist välist anduripaketti lisamata.

See on eriti oluline optiliste sõlmede puhul, kus saadaolev paigaldusruum on piiratud ja temperatuurimuutusi tuleb jälgida juhitava komponendi läheduses. Traadiga ühendatavaid NTC termistore kasutatakse spetsiaalselt temperatuuri tuvastamiseks optiliste transiiverite puhul.

Meditsiiniseadmed

Kompaktseid NTC-kiipe saab integreerida meditsiiniseadmetesse ja laboriseadmetesse, kus temperatuuriandur peab mahtuma piiratud paigaldusalasse. Erinevad takistuse väärtused, B väärtused ja tolerantsivalikud võimaldavad komponendi sobitada erinevate anduriahelatega.

Lõplik spetsifikatsioon tuleks valida vastavalt nõutavale temperatuurivahemikule, vooluahela omadustele, paigaldusmeetodile ja kehtivatele seadmenõuetele.

Auto radar

Autoradari moodulid sisaldavad kompaktseid elektroonilisi komponente, mis võivad töö ajal vajada temperatuuri jälgimist. NTC-kiibi väike vormitegur võimaldab integreerida temperatuurianduri suure tihedusega elektroonikasõlmedesse.

Autotööstuses kasutatavate rakenduste puhul tuleks enne lõpliku mudeli valimist kinnitada nõutav töötemperatuur, takistuse omadused, tolerants, mehaaniline struktuur ja töökindlusnõuded.

Laboratoorsed seadmed

Kiipi saab kasutada ka labori- ja katseseadmetes, kus on vaja kompaktset temperatuuriandurit. Vastupidavust ja B väärtust saab valida vastavalt sensorahelale, samas kui kiibi mõõtmeid saab arvestada koos olemasoleva paigaldusruumiga.

Prototüübi või kohandatud seadmete puhul saab X-Meritan hinnata nõudeid kliendi jooniste või näidiste põhjal enne tootmist.

Kohandamine

Elektrilised parameetrid

Kõrge täpsusega NTC termistorikiipi saab hinnata kohandatud elektrinõuete suhtes. Saadaolevad takistuse väärtused hõlmavad 1 kΩ kuni 1000 kΩ, B väärtustega 3200 K kuni 4500 K. Valitud spetsifikatsioonide jaoks on saadaval takistuse tolerantsi valikud ±0,5% ja ±1%.

Kohandatud mudeli taotlemisel saavad kliendid esitada vajaliku R25, B väärtuse, tolerantsi, töötingimused ja sihtrakenduse. Need parameetrid aitavad määrata, kas olemasolevat mudelit saab kasutada või tuleks hinnata uut spetsifikatsiooni.

Kiibi mõõtmed

Kiibi mõõtmeid saab hinnata vastavalt olemasolevale paigalduspinnale ja montaažiprotsessile. Olemasolevad mudelid hõlmavad kompaktseid struktuure, näiteks 0,45 × 0,45 × 0,20 mm ja 0,45 × 0,45 × 0,25 mm.

Mittestandardsete mõõtmete puhul saab X-Meritan üle vaadata kliendi joonised või näidised ning kinnitada saavutatava struktuuri koos nõutavate elektriliste parameetritega.

Elektroodi valikud

Erinevate liimimisnõuete jaoks on saadaval kullatud või hõbetatud elektroodid. Elektroodi materjal tuleks valida koos ettenähtud traadi materjali ja sidumisprotsessiga.

Proovide väljatöötamise ajal saab enne masstootmist kontrollida elektroodi struktuuri, sidumismeetodit, kiibi mõõtmeid ja elektrilisi omadusi.

Tootmine ja näidiste tugi

X-Meritan toodab pooljuhtidega seotud materjale ja komponente ning pakub kohandatud elektroonikakomponentide tootmistuge. Olemasolevate tootmisseadmete hulka kuuluvad vibratsiooniraisised, keevitusmasinad, automaatsed pakkimismasinad ja täppislõikeseadmed.

Kohandatud NTC termistorikiipide puhul saab tootmist hinnata kliendi näidiste või jooniste põhjal. Enne masstootmist saab mõõtmete, elektriliste parameetrite, elektroodide nõuete ja koostu ühilduvuse kontrollimiseks kasutada proovi kinnitusetappi.

See protsess annab klientidele kindla punkti, et kontrollida toodet enne suurema tootmistellimuse väljastamist nende rakendusnõuetega.

KKK

Millised takistuse ja B väärtused on saadaval?

Saadaval takistuse vahemik on 1 kΩ kuni 1000 kΩ, B väärtustega 3200 K kuni 4500 K. Standardmudelid sisaldavad 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ ja 100kΩ takistuse väärtusi.

Milline resistentsuse tolerants on saadaval?

Valitud spetsifikatsioonid on saadaval ±0,5% ja ±1% takistustolerantsiga. Nõutav tolerants tuleks valida vastavalt vooluringile ja temperatuurianduri nõuetele.

Kas kiipi saab traadiga ühendada?

Jah. Saadaval on kullatud või hõbetatud elektroodide valikud. Kuld-, alumiinium- ja hõbetraadi sidumist saab hinnata vastavalt elektroodi konfiguratsioonile ja montaažiprotsessile.

Mis on väikseim saadaolev kiibi suurus?

Tootevalikus on kompaktsed mudelid nagu 0,45 × 0,45 × 0,20 mm ja 0,45 × 0,45 × 0,25 mm. Kohandatud mõõtmeid saab hinnata kliendi jooniste või näidiste põhjal, kusjuures lõplik suurus sõltub vajalikest elektri- ja konstruktsiooninõuetest.

Jah. X-Meritan saab hinnata kohandatud takistust, B väärtust, mõõtmeid, tolerantsi ja elektroodide nõudeid. Toote hindamise ja näidise kinnitamise aluseks võib võtta kliendi jooniseid või näidiseid.

Kuidas valida NTC termistori kiip?

Alustage nõutava takistusega temperatuuril 25 °C, B väärtusest, temperatuuri tundlikkuse vahemikust, takistuse tolerantsist, olemasolevast paigaldusruumist ja liimimismeetodist. Kohandatud rakenduste jaoks võib sobivat spetsifikatsiooni määrata vooluringinõuete, paigaldusjoonise või olemasoleva näidise esitamine.

X-Meritani kohta

X-Meritan on Hiinas asuv tootja, kes on spetsialiseerunud pooljuhtidega seotud materjalidele, komponentidele ja soojusjuhtimistoodetele. Selle võimalused hõlmavad materjaliarendust, komponentide tootmist, kohandatud tootmist ja rakenduste tuge.

Ettevõte teenindab selliseid rakendusi nagu optiline side, andurid, meditsiiniseadmed, autoelektroonika ja olmeelektroonika. Tooteid tarnitakse Euroopasse, Põhja-Ameerikasse, Lõuna-Ameerikasse, Kagu-Aasiasse ja teistele rahvusvahelistele turgudele.

Kõrgtäpse NTC termistorikiibi jaoks pakub X-Meritan tuge alates spetsifikatsioonide valimisest ja proovide hindamisest kuni kohandatud tootmiseni. Kliendid saavad enne tootmist tehniliseks hindamiseks esitada jooniseid, näidiseid või elektrilisi nõudeid
