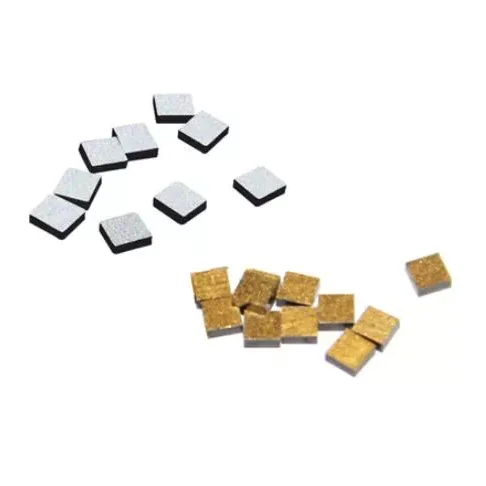

Kilesse pakendatud NTC

X-Meritan arendab kompaktseid temperatuuritundlikke komponente elektroonika jaoks, mis nõuab kiiret reageerimist, stabiilset soojustuvastust ja keskkonnakindlust. Mitmekihiline struktuur kasutab siirdemetallioksiide, nagu mangaan ja nikkel, kusjuures tundlik kiht on valmistatud magnetroni pihustamisega.

Kilesse pakitud NTC annab tüüpilise soojusreaktsiooni 3 sekundi jooksul, töötab vahemikus -40 °C kuni +125 °C ja selle B-väärtus on 3950 K. Selle keemiliselt inertne välimine kile on vastupidav hapetele, leelistele ja orgaanilistele lahustitele, mistõttu sobib see tööstuslikuks, meditsiiniliseks, olmeelektroonikas ja autotööstuses kasutamiseks.

Peamised spetsifikatsioonid

Esitus

Kiire termiline reaktsioon

Madal soojusvõimsus, ligikaudu 1 J/K, vähendab termilist viivitust ja võimaldab tüüpilist temperatuuri stabiliseerumist 3 sekundi jooksul. See on kasulik aku jälgimisel, meditsiiniseadmetel ja jõuelektroonikas, kus on vaja tuvastada kiireid temperatuurimuutusi.

Lai temperatuurivahemik

Töövahemik -40°C kuni +125°C toetab rakendusi, mis puutuvad kokku külmkäivitustingimustega, kõrgendatud ümbritseva õhu temperatuuriga ja korduvate soojusmuutustega.

Keemiline vastupidavus

Inertne välimine kile kaitseb andurit hapete, leeliste ja orgaaniliste lahustite eest. Pideva kokkupuute korral väga kontsentreeritud söövitavate aurudega on soovitatav rakendusepõhine valideerimine.

Täpsus ja vastupidavus

Temperatuuri täpsus

Olemasolev tooteteave ei määratle universaalset täpsusspetsifikatsiooni, näiteks ±1°C või ±0,5°C. Süsteemi tegelik täpsus sõltub takistuse tolerantsist, B-väärtuse tolerantsist, vooluahela konstruktsioonist, ADC eraldusvõimest, paigaldamisest ja kalibreerimisest.

Projektide puhul, mis nõuavad ±1 °C või ±0,5 °C, tuleks sihttäpsus määrata RFQ ajal, et X-Meritan saaks hinnata sobivat konfiguratsiooni.

Vastupanu valikud

Takistuse väärtus tuleks valida vastavalt mõõteahelale ja sihttemperatuuri vahemikule. Levinud NTC konfiguratsioonid hõlmavad 10 kΩ, 47 kΩ ja 100 kΩ, samas kui täpsed saadaolevad väärtused ja tolerantsid tuleks valitud X-Meritani mudeli puhul kinnitada.

Ülaltoodud väärtused on pigem valikunäited kui universaalsed spetsifikatsioonid. Lõplikud parameetrid tuleks kinnitada kehtiva andmelehega.

Andurite võrdlus

Tehnoloogia võrdlus

Määratud temperatuurivahemikus olevate kompaktsete elektroonikasüsteemide jaoks pakub õhukese kilega struktuur praktilist kombinatsiooni kiirest reageerimisest, väikesest suurusest ja hõlpsast vooluahela integreerimisest.

Kasutusalad

Tööstusseadmed

Kilesse pakendatud NTC suudab jälgida mootorite, trafode ja toiteallikate temperatuuri. Selle lai tööulatus ja kiire reageerimine toetavad reaalajas soojusseiret.

Meditsiiniseadmed

Digitaalsed termomeetrid ja diagnostikaseadmed võivad kasu saada madalast soojusvõimsusest ja kiirest soojusreaktsioonist. Rangete täpsusnõuetega meditsiiniliste rakenduste puhul tuleks kogu mõõtesüsteem valideerida.

Tarbeelektroonika

Õhuke struktuur sobib nutitelefonidele, kantavatele seadmetele, akuhaldussüsteemidele ja muudele suure tihedusega komplektidele, kus paigaldusruum on piiratud.

Autoelektroonika

Andurit saab kasutada mootoriruumi ja akuploki jälgimiseks. Mn/Ni/Co oksiidi struktuur on mõeldud rakendusteks, mis hõlmavad temperatuuri kõikumisi ja termilist stressi.

Integratsiooni märkused

Isesoojenev

Töövool peaks jääma kindlaksmääratud piiridesse. Liigne vool võib põhjustada isekuumenemist ja põhjustada temperatuuri mõõtmise vigu.

Mehaaniline käsitsemine

Paigaldamise ajal vältige kilekorpuse teravat painutamist, liigset survet või tõmbepinget. Õhuke funktsionaalne kiht nõuab kontrollitud käsitsemist.

Jootmine

Mitmekihilise struktuuri termilise šoki vähendamiseks kasutage sobivat tööstusstandardile vastavat jooteprofiili. Tootmisjootmise tingimused tuleks enne masstootmist valideerida.

RFQ nõuded

OEM-i ja hulgihanke puhul peaksid ostjad esitama nõutava takistuse väärtuse, takistuse tolerantsi, B väärtuse, töötemperatuuri, sihttäpsuse, reaktsiooniaja, mõõtmed, ühendusmeetodi, rakenduskeskkonna ja hinnangulise koguse.

Näiteks võib RFQ määrata: 10kΩ või 100kΩ nimitakistus, ±1% tolerants, -40°C kuni +125°C töö ja ±0,5°C süsteemi täpsus. Seejärel saab X-Meritan hinnata sobivat konfiguratsiooni vastavalt tegelikule rakendusele.

X-Meritan toetab temperatuurianduri nõudeid elektroonikatootjatele ja OEM-projektidele, sealhulgas rakendusepõhiseid takistusi, tolerantsi, mõõtmeid ja jõudlusnõudeid.

Korduma kippuvad küsimused

Millised takistuse väärtused on saadaval?

Levinud NTC takistuse valikud hõlmavad 10 kΩ, 47 kΩ ja 100 kΩ. Olemasolev takistuse väärtus, tolerants ja B väärtus tuleks kinnitada vastavalt valitud X-Meritani mudelile ja rakenduse nõuetele.

Kas NTC suudab saavutada ±1°C või ±0,5°C täpsuse?

Lõpliku temperatuuri täpsus sõltub takistuse tolerantsist, B-väärtuse tolerantsist, vooluahela konstruktsioonist, ADC eraldusvõimest, paigaldamisest ja kalibreerimisest. Rakenduste jaoks, mis nõuavad süsteemi täpsust ±1°C või ±0,5°C, saab X-Meritan hinnata sobivat konfiguratsiooni vastavalt kliendi nõudmistele.

Mis on töötemperatuuri vahemik?

Määratud töötemperatuuri vahemik on -40 °C kuni +125 °C, mistõttu andur sobib paljude tööstus-, auto-, aku-, meditsiini- ja olmeelektroonika rakenduste jaoks.

Kui kiiresti reageerib andur temperatuurimuutustele?

Tüüpiline termilise reaktsiooni aeg on ≤3 sekundit. Tegelik reaktsioon võib varieeruda olenevalt paigaldusmeetodist, soojuskontaktist, õhuvoolust ja ümbritsevast keskkonnast.

Kas X-Meritan saab pakkuda kohandatud NTC konfiguratsioone?

Jah. OEM- ja hulgiprojektide puhul saavad kliendid konfiguratsiooni hindamiseks määrata takistuse väärtuse, tolerantsi, B väärtuse, temperatuurivahemiku, täpsuse eesmärgi, mõõtmed, ühendusmeetodi ja muud rakendusnõuded.
