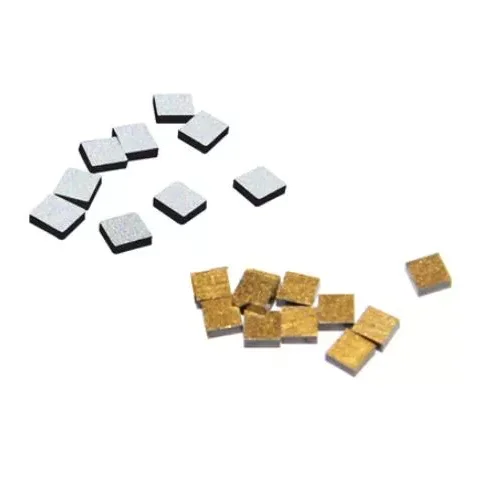

Madala temperatuuriga NTC

X-Meritani madala temperatuuriga NTC-termistorid on loodud temperatuuri tuvastamiseks madala temperatuuriga ja krüogeensetes keskkondades, kus on vaja kindlaksmääratud takistus-temperatuuri reaktsiooni. Andurelement on valmistatud metallioksiidide paagutatud komposiidist, mis tagab negatiivse temperatuurikoefitsiendi, mis on vajalik temperatuurimuutuste tuvastamiseks takistuse varieerumise kaudu.

Termistorit saab konfigureerida selliste rakenduste jaoks, nagu krüogeense vedeliku taseme tuvastamine, mootori mähise temperatuuri jälgimine, uued energiaseadmed, tööstusautomaatika ja spetsiaalsed labori- või meditsiinisüsteemid. Takistuse omadusi, anduri mõõtmeid, kapslit, juhtjuhtmeid ja muid spetsifikatsioone saab kohandada vastavalt seadme nõuetele.

Negatiivse temperatuurikoefitsiendi põhimõte

NTC tähistab negatiivset temperatuurikoefitsienti. Selle põhiomadus on see, et elektritakistus muutub pöördvõrdeliselt temperatuuriga.

Madalam temperatuur → suurem takistus

Kõrgem temperatuur → Madalam takistus

Kui ümbritsev temperatuur muutub, muutub paagutatud metalloksiidi tundliku materjali takistus vastavalt. Mõõteahel määrab temperatuuri, mõõtes seda takistust ja võrreldes seda termistori määratud takistus-temperatuuri (R/T) karakteristikuga.

Elektrilised omadused

Termistori elektriline käitumine on määratletud selle takistuse ja temperatuuri suhtega ning määratud parameetritega seotud tolerantsidega.

Tegelikud väärtused tuleks võtta valitud konfiguratsiooni kohaldatavast toote spetsifikatsioonist või katseandmetest. Madala temperatuuriga rakenduste puhul tuleks elektrilisi omadusi hinnata pigem tegeliku andmevahemiku ulatuses, mitte ainult 25 °C takistuse väärtuse põhjal.

Krüogeense vedeliku taseme tuvastamine

Termistori saab konfigureerida vedeliku taseme tuvastamiseks krüogeenses keskkonnas, nagu vedel lämmastik ja vedel hapnik.

Tuvastamispõhimõte põhineb anduri elemendi ümbritsevate soojustingimuste muutustel. Kui element muutub vedelikuga kaetud ja auruga avatud tingimuste vahel, muutub selle takistus vastavalt. Mõõte- või juhtimisahel saab seda takistuse variatsiooni kasutada vastava vedelikutaseme tuvastamiseks.

Selle rakenduse puhul tuleb anduri asukohta, sihttemperatuuri vahemikku, R/T karakteristikut, kapseldamist ja paigaldusmeetodit käsitleda koos. Konfiguratsiooni tuleks hinnata ka tegeliku kandja ja seadme struktuuri suhtes, eriti krüogeenseid vedelikke kasutavate rakenduste puhul.

Mootori mähise temperatuuri jälgimine

Termistori saab paigaldada mootori mähistesse, et jälgida temperatuurimuutusi töö ajal.

Mähise lähedale paigaldatud NTC annab temperatuurist sõltuva elektrisignaali, mille saab ühendada kaitse- või juhtahelaga. Mähise temperatuuri muutused põhjustavad vastavaid takistuse muutusi, võimaldades süsteemil tuvastada ebanormaalsed termilised tingimused ja algatada nõutava seire- või kaitsereaktsiooni.

Mootorirakendused nõuavad anduri mõõtmete, isolatsiooninõuete, juhtme konstruktsiooni, takistuse omaduste ja paigaldusasendi hoolikat kaalumist. Andur peab mahtuma vabasse mähiseruumi, säilitades samal ajal vajaliku elektriisolatsiooni ja ühenduskorralduse.

Muud rakendusvaldkonnad

Termistori saab integreerida ka seadmetesse, kus protsessi juhtimiseks, kaitsmiseks või soojusjuhtimiseks on vaja madala temperatuuri tagasisidet.

Kohaldatavad valdkonnad hõlmavad uusi energiaseadmeid, tööstusautomaatikasüsteeme, laboriseadmeid, meditsiinilisi jahutussüsteeme ja spetsiaalseid jahutusmooduleid. Sobiv konfiguratsioon sõltub töötemperatuurist, elektriliidest, paigaldustingimustest ja nõutavatest anduri omadustest.

Tootmine ja kvaliteedi tagamine

X-Meritanil on pooljuhtide soojusjuhtimise alal enam kui 10 aastat kogemust, mis hõlmab materjalide arendamist, komponentide tootmist, kokkupanekut, testimist ja soojusjuhtimise lahenduste projekteerimist.

Selle tootmis- ja testimisrajatised toetavad protsesse, sealhulgas jootmist, uuesti voolamist, väljastamist, lõikamist, sulgemist, kõvenemist ja trükkimist. Termistori kvaliteedi hindamine võib hõlmata materjali kontrollimist, elementide tootmist, paagutamist, kapseldamist, elektrilist testimist, R/T testimist, mõõtmete kontrolli ja lõplikku kontrolli vastavalt kehtivatele tootenõuetele.

Tüüpiline tootmis- ja kontrollijärjestus on järgmine:

Materjali ettevalmistamine → Elementide tootmine → Paagutamine → Kapseldamine → Elektriline testimine → R/T testimine → Lõplik ülevaatus

Ettevõtte kvaliteedijuhtimissüsteem on sertifitseeritud ISO 9001:2015 järgi. Kohaldatavate toodete ja konfiguratsioonide puhul saab tagada RoHS-i ja REACHi vastavuse.

Kliendi jooniseid ja näidiseid saab kasutada ka arendusviitena, kui standardkonfiguratsioon ei vasta sihtseadme nõuetele. Näidiskontrolli saab lõpetada enne mahutootmist, et kinnitada nõutavad elektrilised ja mehaanilised spetsifikatsioonid.

KKK

Mida NTC tähendab?

NTC tähistab negatiivset temperatuurikoefitsienti. NTC termistoril on takistus, mis temperatuuri tõustes väheneb ja temperatuuri langedes suureneb. See prognoositav seos võimaldab komponenti kasutada temperatuuri mõõtmiseks, jälgimiseks ja kaitsmiseks.

What do R25 and B value indicate in an NTC?

R25 on nimitakistus mõõdetuna temperatuuril 25 °C, samas kui B väärtus kirjeldab takistuse ja temperatuuri suhet kindlaksmääratud temperatuurivahemikus. Mõlemat kasutatakse termistori hindamisel koos kohaldatava R/T karakteristikuga.

Kas NTC-d saab kasutada vedela lämmastiku või vedela hapniku taseme tuvastamiseks?

NTC saab konfigureerida krüogeense vedeliku taseme tuvastamiseks, kui selle takistus-temperatuuri omadused, pakend, paigaldusasend ja elektriline liides on rakenduse jaoks sobivad. Lõplikku konfiguratsiooni tuleks kontrollida nõutava töötemperatuuri, keskkonna ja seadmetingimuste suhtes.

Kas madala temperatuuriga NTC-d saab manustada mootori mähistesse?

Jah. Termistori saab konstrueerida sisseehitatud mootori mähise temperatuuri jälgimiseks, kui selle mõõtmed, isolatsioon, juhtme konfiguratsioon, temperatuurivahemik ja elektrilised omadused ühilduvad mootori konstruktsiooniga.
