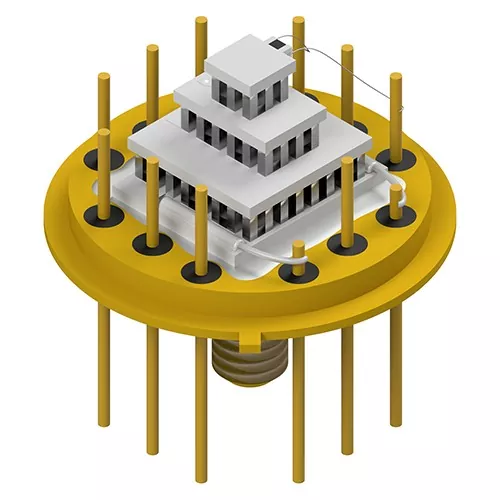

Tootjana kasutab X-meritan Peltier Assembly pooljuhttermoelektritehnoloogiat soojuse ülekandmiseks mooduli külma ja kuuma poole vahel.
Peltier Assembly ühendab termoelektrilised jahutuskomponendid ja soojust hajutavad osad üheks seadmeks. See struktuur vähendab vajadust eraldi jahutuskomponentide järele ja lihtsustab paigaldamist piiratud seadmeruumidesse.
Koost töötab pooljuhttermoelektrilise jahutustehnoloogia abil ilma kompressoripõhiste jahutuskomponentideta. Tahkisstruktuur välistab mehaanilise jahutusliikumise ning vähendab töövibratsiooni ja müra.
Termoelektriline moodul kannab soojust otse külma ja kuuma poole vahel. See disain võimaldab lokaliseeritud temperatuuri reguleerimist elektrooniliste komponentide jaoks, mis nõuavad stabiilseid soojustingimusi.
Külm pool kasutab sihtpiirkonnast soojuse kogumiseks alumiiniumist või vasest soojusülekandeplokke. Kuum pool integreerib alumiiniumist jahutusradiaatori ja ventilaatori, et vabastada ülekantud soojus ja säilitada koostu soojustasakaalu.
Koostekonstruktsiooni saab reguleerida vastavalt paigaldusnõuetele, sealhulgas mõõtmetele, TEC-konfiguratsioonile ja ühendusliidestele.
Peltieri koostu jõudlus sõltub pooljuhtide jahutuselementide, soojusülekande materjalide ja mehaaniliste struktuuride vahelisest koordineerimisest.
Termoelektriline jahutuskiip on soojusülekande eest vastutav põhikomponent. Kui elektrivool läbib pooljuhtmaterjale, neeldub soojus ühelt poolt ja vabaneb teiselt poolt, tekitades jahutava efekti.
Keraamilised aluspinnad tagavad termoelektriliste elementide elektriisolatsiooni ja mehaanilise toe. Need toimivad ka pooljuhtkiibi ja väliskomponentide vahelise soojusülekande osana.
Suure soojusjuhtivusega silikoonmääre kantakse kontaktpindade vahele, et parandada soojusjuhtivust ja vähendada pinnavahedest tingitud soojusülekandekadusid.
Külm pool kasutab alumiinium- või vaskplokke, et kanda jahutatud komponendist soojust termoelektrilisele moodulile.
Kuumal poolel on integreeritud alumiiniumist jahutusradiaator ja ventilaator, et eemaldada külmalt küljelt ülekantav soojus ja töö käigus tekkiv soojus.
Tööstusliku kvaliteediga kruvisid või epoksüvaiku kasutatakse sise- ja väliskomponentide kinnitamiseks, säilitades töö ajal koostu stabiilsuse.
Tänu oma kompaktsele struktuurile ja pooljuhtidel põhinevale jahutusmeetodile sobib X-meritan Peltier Assembly seadmetele, mis nõuavad lokaliseeritud temperatuuri reguleerimist ja kontrollitud soojusülekannet.
|
Rakendusväli |
Temperatuuri reguleerimise nõue |
Montaaži funktsioon |
|
Fiiberoptiline side |
Stabiilne temperatuuri reguleerimine optiliste komponentide jaoks |
Kandab soojust üle tundlikest optilistest moodulitest |
|
Tööstuslikud meditsiiniseadmed |
Kompaktne ja madala müratasemega jahutusstruktuur |
Pakub lokaalset temperatuuri reguleerimist |
|
Nutikas autoelektroonika |
Soojusjuhtimine piiratud paigaldusruumis |
Eemaldab soojuse elektroonikakomponentidelt |
|
Tarbeelektroonika |
Väikese suurusega jahutuse integreerimine |
Toetab soojusjuhtimist kompaktsetes seadmetes |
|
Uurimisinstrumendid |
Kontrollitav pooljuhtide temperatuuri reguleerimine |
Pakub testimissüsteemide jaoks lokaliseeritud jahutust |
X-meritani tootmine hõlmab termoelektriliste materjalide väljatöötamist, TEC-komponentide töötlemist ja montaaži integreerimist.
Tootmisseadmed: tinakastmisahi, vibratsiooniga vormimismasin, keevitusmasin, ahi, tindiprinter, jootekolb, jaotusmasin, automaatne tihendusmasin, lõikemasin, tahkestamismasin, reflow-jootmisseade ja täisautomaatne trükimasin.
Termoelektrilise kiibi paigutus: kontrollige kiibi asetust ja montaaži täpsust.
Keraamilise aluspinna liimimine: kontrollige keraamiliste aluspindade ja termoelektriliste komponentide vahelist nakkumist.
Jootmisühendus: kontrollige jooteühenduste elektrilist ja mehaanilist stabiilsust.
Termilise liidese rakendus: kinnitage termilise määrdega katvus ja kontaktpinna seisukord.
Mehaaniline konstruktsiooni stabiilsus: kontrollige kinnitustugevust ja üldist koostu terviklikkust.
Elektriühenduse seisukord: kontrollige elektriühenduse olekut.
Konstruktsiooni järjepidevus: kontrollige komponentide joondamist ja koostu seisukorda.
Soojusülekande tee seisund: kontrollige soojusjuhtivuse tee terviklikkust.
Jahutus- ja soojuseraldusfunktsioon: kinnitage jahutusfunktsioon ja soojuse hajutamine.
Enne paigaldamist veenduge, et kontaktpind oleks tasane ja puhas. Kandke termomääre ühtlaselt mooduli ja kontaktpinna vahele. Pingutage kinnituskruvisid ühtlaselt, et vältida keraamilise aluspinna liigset pinget.
Kuumal küljel peaks olema piisavalt ruumi soojuse hajutamiseks. Halb termiline kontakt või ebapiisav soojuseraldusvõime võib vähendada jahutust.
Külm pool neelab soojust sihtkomponendist, kuum pool aga eraldab soojust läbi jahutusradiaatori ja ventilaatori.
Paigaldamise ajal:
● Külm pool ühendub jahutamist vajava komponendiga.
● Kuum pool ühendub soojust hajutava struktuuriga.
● Õhuvool jahutusradiaatori ümber peaks jääma takistusteta.
Toiteallikas peaks vastama valitud termoelektrilise jahutusmooduli elektrilistele spetsifikatsioonidele.
Soovitatavad kaalutlused:
● Kasutage stabiilset alalisvoolu toiteallikat.
● Sobitage pinge ja voolu nõuded TEC-mooduli spetsifikatsioonidega.
● Vältige ebastabiilseid toitetingimusi, mis võivad mõjutada jahutust.
Levinud põhjused on järgmised:
● Ebapiisav jahutusradiaatori võimsus
● Kehv kontakt soojusülekandepindade vahel
● Termomäärde ebaühtlane pealekandmine
● Tolm blokeerib soojuse hajumise pinna
● Jahutuskonstruktsiooni vale paigaldamine
Kuum pool peab pidevalt vabastama ülekantud soojust. Soojuse kogunemine võib vähendada jahutusefekti.

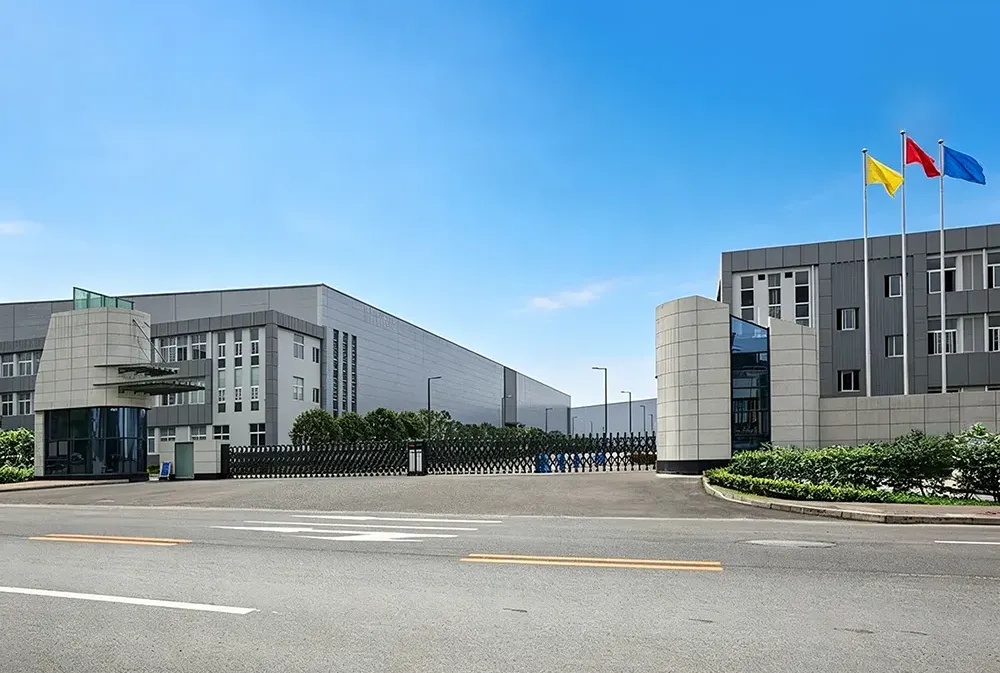

X-meritanil on tootmisvõimalused, mis hõlmavad termoelektrilisi materjale, TEC-komponente ja integreeritud termosõlmesid. Tootmissüsteem toetab kogu protsessi alates termoelektriliste materjalide arendamisest kuni Peltier Assembly integreerimiseni.
● Termoelektriliste materjalide arendamine: termoelektriliste materjalide arendamine ja töötlemine TEC-komponentide rakenduste jaoks.
● Täielik koostu tootmine: integreerige termoelektrilised kiibid, keraamilised aluspinnad, termilise liidese materjalid, soojusülekandeplokid, jahutusradiaatorid ja ventilaatorid valmis jahutussõlmedesse.
● Ettevõttesisesed töötlemisseadmed: tootmisliinid on varustatud tinakastmisahjude, vibratsioonivormimismasinate, keevitusmasinate, doseerimismasinate, automaatsete sulgemismasinate, uuesti jootmisseadmete ja muude koosteseadmetega.
● Mitmeastmeline kvaliteedikontroll: juhtige võtmeprotsesse, sealhulgas kiibi paigaldamist, keraamilise aluspinna liimimist, jootmisühendusi, termilise liidese rakendust ja lõpliku koostu seisukorra kontrolli.
● Soojuskonstruktsioonide projekteerimisvõimalus: arendage soojusülekande ja soojuse hajumise struktuure vastavalt erinevatele seadmete integreerimise nõuetele.
X-meritani tootmiskogemus hõlmab rakendusi fiiberoptilise side, tööstuslike meditsiiniseadmete, nutika autoelektroonika, olmeelektroonika ning pooljuhtjahutust ja temperatuuri reguleerimist vajavate uurimisinstrumentide valdkonnas.
